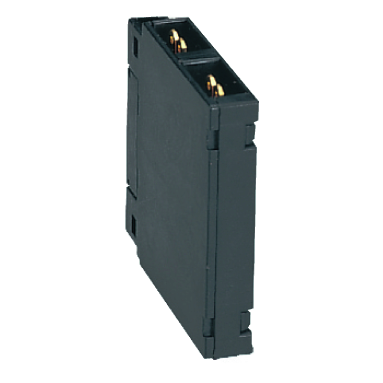

Блок контактный фронтального монтажа с боковым креплением клеммами фастон (1НО+1НЗ) для контакторов F-09..(A)F-150 и FR OptiStart K-FX-48111 | 33529 КЭАЗ 335296

Блок контактный фронтального монтажа с боковым креплением 1 нормально открытый + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-48111 от КЭАЗ предназначен для расширения цепей управления в системах на базе контакторов OptiStart K. Этот аксессуар позволяет добавить сигналы состояния без замены основного устройства, сохраняя компактность и совместимость.

Назначение и область применения

Блок контактный фронтального монтажа с боковым креплением 1 нормально открытый + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-48111 используется для передачи информации о состоянии контактора в системы автоматизации: управление логикой, индикация работы, блокировки, сигнализация. Подходит для установки на контакторы OptiStart K серий F-09 до F-150, где требуется дополнительная коммутация в цепях управления, но нет свободных вспомогательных контактов.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного и постоянного тока до этого значения;
• Номинальный рабочий ток Ie: 3 А - допустимая нагрузка для каждого контакта в цепях управления;
• Конфигурация контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - обеспечивает гибкую логику управления;
• Способ монтажа: фронтальный с боковым креплением - устанавливается прямо на корпус контактора, не требует дополнительных креплений;
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 1,5 мм2;
• Степень защиты IP20 - защищён от доступа пальцев и крупных частиц, но не рассчитан на влагу или пыль;
• Исполнение: открытое - не имеет внешнего корпуса, монтируется непосредственно на контактор.

Совместимость и монтаж

Блок контактный фронтального монтажа с боковым креплением 1 нормально открытый + 1 нормально закрытый для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-48111 совместим исключительно с контактными модулями OptiStart K серий F-09, F-150 и аналогичными FR. Установка выполняется путём защёлкивания на специальные направляющие на боковой поверхности контактора. После физического крепления подключаются провода через винтовые зажимы. Монтаж возможен только при выключенном питании. Не совместим с другими сериями контакторов, даже от КЭАЗ.

Безопасность и стандарты

Устройство соответствует международным стандартам на вспомогательные контакты для силовой аппаратуры. Степень защиты IP20 гарантирует безопасную работу в помещениях с контролируемой средой. Применение вне указанных условий (влажность, пыль, высокая температура) может привести к отказу.

Преимущества

• Не требует замены контактора - добавляет функциональность к уже установленному оборудованию;
• Минимальная занимаемая площадь - компактный дизайн не влияет на плотность сборки шкафа;
• Простое подключение - винтовые зажимы подходят для большинства типов проводов в цепях управления;
• Высокая надёжность - контакты рассчитаны на долгий срок службы при токе до 3 А;
• Совместимость с электронными и механическими версиями OptiStart K - работает как с обычными, так и с устройствами с электронной катушкой.

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток 3 А ограничивает использование только цепями управления;
• Не подходит для наружной установки или помещений с повышенной запылённостью из-за IP20;
• Работает только с определёнными моделями контакторов OptiStart K - несовместим с другими брендами или старыми сериями КЭАЗ;
• Не содержит контактов аварийной сигнализации - нельзя использовать для диагностики неисправностей двигателя.

Примеры использования

• Подключение индикатора “работа” и “отключено” на пульте управления станком;
• Логическая блокировка другого оборудования при включении контактора;
• Передача сигнала в ПЛК для учёта времени работы электродвигателя;
• Автоматическое отключение вентиляции после остановки насоса.

Практические советы

• Проверьте модель контактора перед покупкой - блок K-FX-48111 подходит только для F-09…F-150 и FR;
• Используйте провода сечением 0,5–1,5 мм2 для надёжного зажима в винтовых клеммах;
• Не затягивайте винты слишком сильно - это повредит пластиковую часть корпуса;
• При сборке шкафа убедитесь, что блок не задевает соседние элементы - он выступает сбоку;
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов на окисление, особенно в условиях колебаний температуры.
