Блок контактный OptiStart K-FX-12C02 боков. 2НЗ для AF-160..AF-230 КЭАЗ 335334

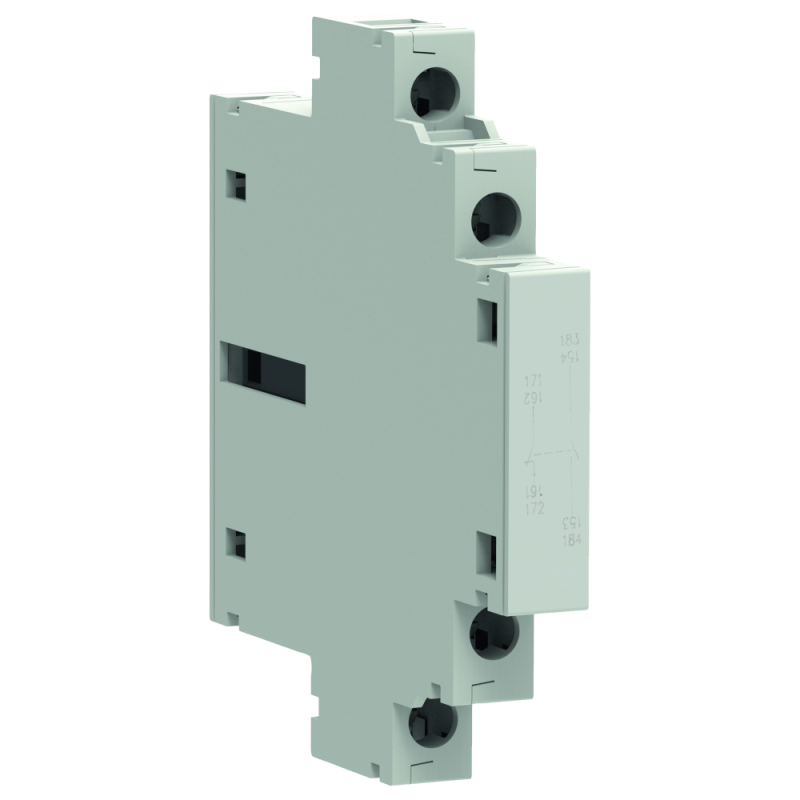

Блок контактный 2 нормально-закрытых (2НЗ) бокового монтажа для контакторов AF-160..AF-230, серия OptiStart K-FX-12C02 - это дополнительный модуль от КЭАЗ, предназначенный для расширения функциональности контакторов OptiStart K за счет двух надежных замкнутых контактов. Устройство устанавливается на боковую поверхность контакторов и используется в цепях управления и сигнализации.

Назначение и область применения

Блок контактный 2 нормально-закрытых (2НЗ) бокового монтажа для контакторов AF-160..AF-230, серия OptiStart K-FX-12C02 предназначен для передачи сигналов в цепи управления, автоматизации и контроля состояния оборудования. Он позволяет реализовать функции: индикация включения контактора, блокировка других устройств, формирование сигнала в PLC или панель управления. Подходит для установки на контакторы серии OptiStart K-AF с номиналом от AF-160 до AF-230. Применяется в системах управления двигателями, конвейерах, насосных станциях, вентиляцией и другом промышленном оборудовании.

Технические характеристики

• Тип контактов: 2 нормально-замкнутых (2НЗ)
• Максимальное напряжение: 690 В переменного тока
• Номинальный рабочий ток: 3 А
• Способ подключения: винтовые зажимы - удобны для многожильных и одножильных проводов до 2,5 мм2
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Исполнение: открытое - корпус без крышки, требует установки в закрытом щите
• Монтаж: исключительно боковой - совместим только с определёнными контактными группами контакторов OptiStart K

Совместимость и монтаж

Блок контактный 2 нормально-закрытых (2НЗ) бокового монтажа для контакторов AF-160..AF-230, серия OptiStart K-FX-12C02 совместим только с контактными модулями контакторов OptiStart K-AF в диапазоне AF-160–AF-230. Монтаж выполняется путём фиксации на специальных направляющих сбоку корпуса контактора - требуется точная выравнивание по шпонкам. После установки необходимо затянуть винты подключения с усилием 0,4–0,5 Нм. Не допускается установка на старые модели контакторов или другие серии, даже если они имеют аналогичный размер.

Безопасность и стандарты

Устройство соответствует международным стандартам IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицировано для работы в промышленных условиях с температурой от -25C до +60C. Открытая конструкция и степень защиты IP20 требуют обязательной установки внутри электрического шита или корпуса с защитой от внешних воздействий.

Преимущества

• Высокая механическая износостойкость - контакты рассчитаны на более чем 1 млн операций
• Простая установка без инструментов - фиксируется одним движением на направляющей контактора
• Чёткая визуальная индикация положения контактов через окно на корпусе
• Совместимость с электронными версиями контакторов OptiStart K-AF - обеспечивает стабильную работу даже при колебаниях сети

Ограничения применения

• Не применяется в средах с высокой запылённостью, влажностью или агрессивными газами - IP20 недостаточно
• Не подходит для коммутации силовых цепей - максимальный ток 3 А ограничен только для цепей управления
• Несовместим с другими сериями контакторов, кроме OptiStart K-AF (например, не работает с AFE, EKF, Schneider LC1D)
• Требуется свободное место рядом с контактором - не устанавливаются два блока на один контактор

Примеры использования

• Подключение индикатора «Работает» на панели управления - сигнал с НЗ контакта активируется при отключении контактора
• Логическая блокировка второго двигателя при работе первого - сигнал с одного блока размыкает цепь пускателя соседнего устройства
• Передача сигнала «неисправность» в систему SCADA - при отказе контактора замкнутый контакт остаётся в состоянии «замкнуто»

Практические советы

• Проверьте наличие свободного бокового слота на контакторе перед заказом - некоторые модели уже заняты другими аксессуарами
• Используйте провода с жилами 0,5–2,5 мм2 - большие сечения могут повредить зажимы
• После монтажа проверьте целостность контактов тестером - возможна случайная деформация при сборке
• Для длительной службы рекомендуется периодически контролировать затяжку винтов - особенно в вибрационных средах
• Блок контактный 2 нормально-закрытых (2НЗ) бокового монтажа для контакторов AF-160..AF-230, серия OptiStart K-FX-12C02 - артикул 335334 - имеет ограниченный срок хранения: не более 3 лет в сухом помещении при комнатной температуре
