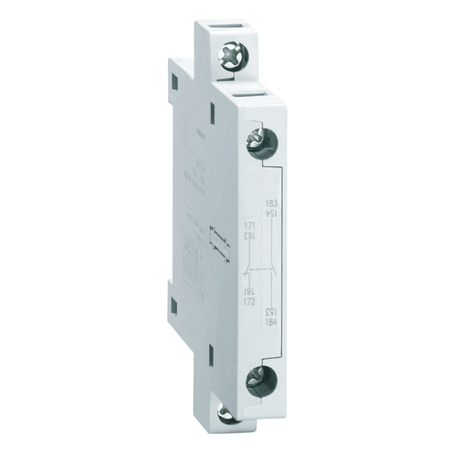

Блок контактный OptiStart K-FX-1202 боков. 2НЗ для F-09..(A)F-150 и FR КЭАЗ 335331

Блок контактный 2 нормально-замыкающих (2НЗ) бокового монтажа для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-1202 - это вспомогательный модуль, предназначенный для расширения функциональности контакторов OptiStart K. Он обеспечивает передачу сигналов состояния цепи управления в системы автоматизации, например, для контроля включения/выключения двигателя. Бренд КЭАЗ, артикул K-FX-1202, гарантируют совместимость с основной серией контакторов.

Назначение и область применения

Блок контактный 2 нормально-замыкающих (2НЗ) бокового монтажа для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-1202 используется для передачи информации о состоянии контактора в цепи управления. Например, он сигнализирует, что контактор замкнут - это необходимо для систем автоматики, панелей управления, ЛВС или индикации работы оборудования.

Подходит для установки на контакторы OptiStart K в таких системах: управление насосами, вентиляторами, конвейерами, лифтами, тепловыми завесами, станками, системами АВР. Не предназначен для коммутации силовых цепей - работает только в цепях управления малой мощности.

Технические характеристики

• Тип контактов: 2 нормально-замкнутых (2НЗ)
• Максимальное напряжение: 690 В переменного тока
• Номинальный рабочий ток: 3 А
• Способ монтажа: боковой, прищелкивается на контакторы серии OptiStart K F-09…(A)F-150 и FR
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP20 - защищён от доступа пальцев и крупных частиц, но не от воды и пыли
• Исполнение: открытое - не имеет корпуса, рассчитан на установку внутри щита
• Переключающие контакты: 0 - только НЗ, без НО
• Сигналы неисправности: 0 - не имеет функции диагностики

Совместимость и монтаж

Блок контактный 2 нормально-замыкающих (2НЗ) бокового монтажа для контакторов F-09..(A)F-150 и FR серии OptiStart K-FX-1202 совместим только с контактными группами контакторов OptiStart K F-09, F-12, F-18, F-24, F-32, F-40, F-50, F-65, F-80, F-100, F-125, F-150 и FR. Монтируется путём прищелкивания на боковую поверхность контактора - не требует инструментов. Убедитесь, что на контакторе есть свободный боковой слот для аксессуара. После фиксации провода подключаются через винтовые зажимы - затягивайте до упора, избегайте перегибов жил.

Безопасность и стандарты

Соответствует требованиям IEC 60947-5-1 и ГОСТ Р 50030.5.1. Сертифицирован для использования в промышленных условиях. IP20 допускает применение только в закрытых электрощитах. Не используйте вне помещений или в средах с высокой запылённостью, влагой или химическими испарениями.

Преимущества

• Универсальная совместимость с целой серией контакторов OptiStart K - один модуль подходит для всех моделей от F-09 до F-150
• Быстрая установка: не нужны болты, достаточно прищелкнуть - экономит время при сборке щитов
• Надёжное винтовое подключение: исключает самопроизвольное ослабление контакта даже при вибрациях
• Высокая долговечность: контакты рассчитаны на многократные операции при нагрузке 3 А

Ограничения применения

• Не применяется в цепях выше 3 А - риск оплавления контактов
• Не подходит для коммутации силовых цепей - только для управления и сигнализации
• IP20 не защищает от влаги - нельзя использовать во влажных помещениях без дополнительной герметизации щита
• Только боковая установка - невозможно смонтировать спереди или сверху
• Отсутствие сигнала неисправности - не информирует о отказе контактора, требуется внешняя диагностика

Примеры использования

• На станке: блок K-FX-1202 передаёт сигнал “двигатель включен” на панель управления
• В системе АВР: при включении основного контактора блок замыкает цепь индикации “питание подано”
• В лифте: сигнал с 2НЗ контактов используется для подтверждения положения дверей через контроллер
• В системе вентиляции: блок сообщает PLC, что вентилятор запущен - система продолжает работу только при этом условии

Практические советы

• Выбирая блок, всегда проверяйте наличие свободного бокового слота на контакторе - некоторые модели уже заняты другими аксессуарами
• При подключении проводов используйте наконечники типа “штыревые” - они предотвращают повреждение жил при затяжке
• Не устанавливайте рядом с нагреваемыми элементами - температура вокруг должна оставаться ниже +60C
• Для длительной эксплуатации рекомендовано периодически проверять затяжку винтов - особенно после первых 100–200 циклов включения
• Если нужен сигнал “включено”, а не “выключено” - выбирайте модель с нормально-открытыми (НО) контактами, так как этот блок даёт противоположную логику
