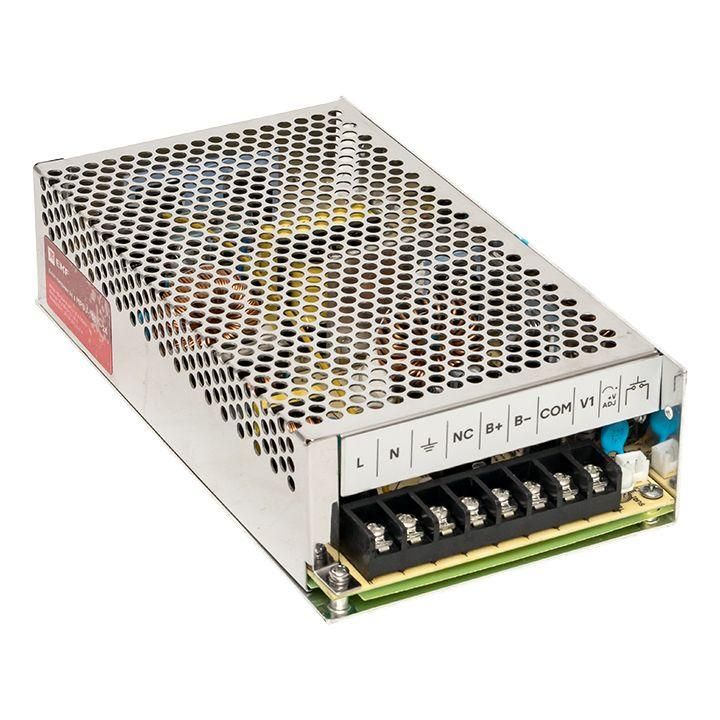

Блок питания 24В с функцией ИБП MPSu-155W-24 EKF PROxima |

Блок питания 24В с функцией ИБП EKF PROxima (артикул mpsu-155w-24) обеспечивает стабильное питание 24 В постоянного тока для чувствительных устройств, автоматически переходя на работу от аккумулятора при отключении основного электроснабжения.

Назначение и область применения

Блок питания 24В с функцией ИБП EKF PROxima используется там, где важна бесперебойная работа оборудования: системы сигнализации, автоматика управления, терминалы связи, контроллеры, приводы и другие устройства, требующие надёжного источника энергии. Он сочетает в себе функции обычного импульсного блока питания и резервного источника питания на базе внешней аккумуляторной батареи.

Технические характеристики

• Выходная мощность: 150 Вт
• Выходное напряжение: 21,6–28,8 В (регулируемое)
• Максимальный выходной ток: 6,5 А
• Потребляемая мощность (вход): до 170 ВА
• Диапазон входного напряжения: 80–264 В переменного тока (AC)
• Стабилизация выходного напряжения: да
• Защита от короткого замыкания: да
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Подключение: винтовые зажимы
• Габаритная высота: 30 мм
• Тип установки: настенная

Совместимость и монтаж

Блок питания 24В с функцией ИБП EKF PROxima имеет два входа: основной — для сети 220 В и дополнительный — для подключения внешнего аккумулятора 24 В. Для работы с ИБП требуется отдельно приобрести аккумуляторную батарею с номиналом 24 В. Подключение проводов осуществляется через винтовые клеммы — удобно для фиксации многожильных и одножильных проводов. Монтаж возможен на стену или DIN-рейку (не указано, что совместим с рейкой — учитывайте только настенную установку). Габариты позволяют размещать устройство в компактных шкафах.

Безопасность и стандарты

Блок питания защищён от короткого замыкания на выходе. Автоматическое отключение аккумулятора при достижении нижнего порога напряжения предотвращает его глубокий разряд — продлевает срок службы батареи. Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных условиях. IP20 не допускает использование в сырых или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Автоматический переход на аккумулятор при отключении сети — без задержек и скачков напряжения
• Регулируемый выход: можно выставить нужное напряжение в диапазоне 21,6–28,8 В под конкретную нагрузку
• Широкий диапазон входного напряжения (80–264 В AC) — работает даже при колебаниях в сети
• Низкая высота (30 мм) — экономия места в распределительных щитах
• Надёжная защита от КЗ и переразряда АКБ

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP20 не позволяет использовать вне закрытых шкафов
• Требуется внешняя аккумуляторная батарея 24 В — она не входит в комплект
• Мощность 150 Вт ограничивает количество подключаемых устройств — не подходит для крупных систем с потреблением выше 6,5 А
• Нет встроенной зарядки АКБ — необходимо использовать отдельное зарядное устройство

Примеры использования

• Системы видеонаблюдения с резервным питанием
• Контроллеры промышленной автоматики на конвейерах
• Электромагнитные замки и системы контроля доступа
• Телефонные станции и сетевые коммутаторы в удалённых точках
• Аварийные осветительные системы с батарейным резервом

Практические советы

• Выбирайте аккумулятор с ёмкостью, рассчитанной на время автономной работы — например, 7 А·ч обеспечит около 2 часов при максимальной нагрузке 6,5 А
• Проверьте полярность при подключении АКБ — неверное подсоединение повредит блок питания
• Убедитесь, что напряжение на выходе установлено в соответствии с требованиями вашего оборудования — используйте регулировку перед первым включением
• Не размещайте блок питания рядом с источниками тепла — перегрев снижает срок службы элементов
• Для обслуживания отключите питание и снимите аккумулятор — работайте только с отключёнными цепями
