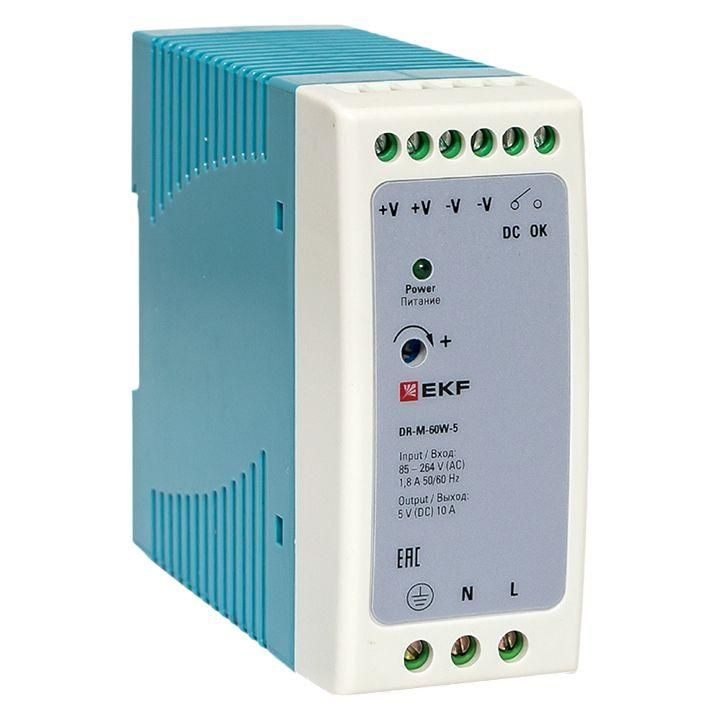

Блок питания на дин рейку 60Вт,Uвх ~ 260 В AC m, Uвых - 5 DC постоянного тока |DR-M-60W-5| EKF

Блок питания на дин-рейку 60 Вт, входное напряжение 220-260 В AC, выходное напряжение 5 В DC постоянного тока - компактное устройство от EKF для стабильного питания низковольтных устройств, таких как контроллеры, сенсоры и модули автоматизации. Артикул dr-m-60w-5 соответствует модели из серии EKF PROxima, рассчитанной на надёжную работу в промышленных условиях.

Назначение и область применения

Этот блок питания предназначен для преобразования переменного тока 220–260 В в стабилизированный постоянный ток 5 В. Подходит для питания устройств с низким энергопотреблением: микроконтроллеров, PLC, датчиков, реле, LED-индикаторов, коммуникационных интерфейсов. Устанавливается на DIN-рейку в распределительных щитах, пультах управления, системах автоматизации.

Технические характеристики

• Входное напряжение: 80–264 В AC - работает даже при колебаниях сети, включая пониженное напряжение
• Выходное напряжение: 4,5–5,5 В DC - стабилизировано, допуск +-10%
• Выходная мощность: 50 Вт - максимальная нагрузка, не более 10 А
• Максимальный выходной ток: 10 А - при напряжении 5 В обеспечивает питание до десяти устройств средней мощности
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Защита от КЗ: да - автоматически отключает выход при перегрузке или коротком замыкании
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными шинами в щитах

Совместимость и монтаж

Устройство легко фиксируется на стандартной DIN-рейке шириной 35 мм. Для подключения используйте клеммы на передней панели: L/N - для входа переменного тока, +/− - для выхода постоянного тока. Массовое подключение проводов - до 2,5 мм2. Не требует дополнительного охлаждения при работе до 50 Вт. Установка возможна в закрытых щитах с хорошей вентиляцией.

Безопасность и стандарты

Соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от короткого замыкания и перегрузки реализована по принципу «автоматического восстановления» - после устранения неисправности блок питания возобновляет работу без manual reset. Сертифицирован в соответствии с нормами ЕАЭС для промышленной электроники.

Преимущества

• Стабилизированное выходное напряжение - минимизирует риск повреждения чувствительной электроники
• Широкий диапазон входного напряжения - работает при просадках и перепадах в сети
• Компактный форм-фактор - экономит место в щите
• Надёжная защита от КЗ - снижает риск аварий и простоев
• Простота установки - не нужны дополнительные крепления или адаптеры

Ограничения применения

• Не предназначен для работы во влажных помещениях - степень защиты IP20 исключает контакт с водой и пылью
• Максимальная мощность - 50 Вт; использование на пределе 10 А может вызвать нагрев, особенно при температуре выше +40 C
• Не подходит для питания двигателей, насосов, мощных светодиодных лент - требуется импульсный источник с запасом по току
• Работает только с переменным током - нельзя использовать с батареями или солнечными панелями

Примеры использования

• Питание контроллера PLC в цеховой автоматике
• Источник для датчиков давления и температуры на конвейере
• Подача 5 В на USB-порт в пульте управления
• Обеспечение питания модулей связи RS485, CAN, Ethernet
• Резервный источник для маломощных реле в системах сигнализации

Практические советы

• Выбирайте этот блок питания, когда нужна точная стабилизация 5 В - он лучше, чем недорогие импульсные адаптеры без сертификатов
• Проверьте суммарную потребляемую мощность всех подключаемых устройств - она должна быть ниже 50 Вт
• При использовании на предельной нагрузке (9–10 А) обеспечьте вентиляцию в щите - перегрев сокращает срок службы
• Не подключайте устройства с высокими пусковыми токами - они могут вызывать срабатывание защиты
• Для долговечной работы рекомендуется устанавливать в щитах с температурой не выше +40 C
• Артикул dr-m-60w-5 - единственный в линейке EKF с таким сочетанием 5 В / 10 А - другие модели серии выдают 12 В или 24 В
