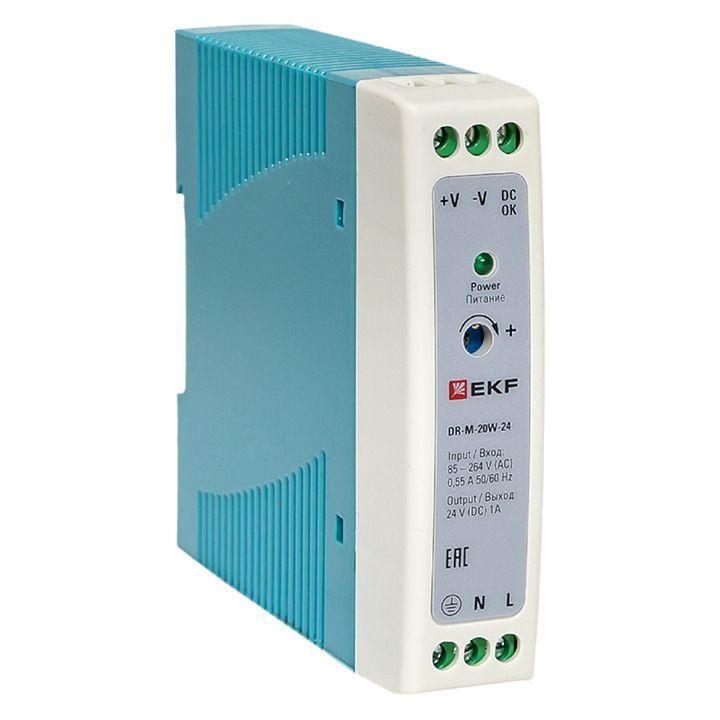

Блок питания на дин рейку 20Вт,Uвх ~ 220 В AC m, Uвых - 24 DC постоянного тока |DR-M-20W-24| EKF

Блок питания на DIN-рейку 20 Вт, входное напряжение 220 В AC, выходное напряжение 24 В DC постоянного тока от EKF (артикул dr-m-20w-24) предназначен для надёжного питания устройств автоматизации, контроллеров и других слаботочных систем в промышленных условиях.

Назначение и область применения

Этот блок питания преобразует переменный ток из сети 220 В в стабильный постоянный ток 24 В. Подходит для питания устройств, требующих точного и бесперебойного напряжения: PLC, реле, сенсоры, модули ввода/вывода, панели управления, маломощные двигатели и другие компоненты автоматизированных систем.

Технические характеристики

• Выходная мощность: 20 Вт
• Выходное напряжение: 21,6–26,4 В (стабилизированное)
• Максимальный выходной ток: 0,83 А
• Номинальное входное напряжение: 80–264 В AC (работает в широком диапазоне, включая перепады в сети)
• Потребляемая мощность: 23 ВА
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и влаги)
• Монтаж: на DIN-рейку 35 мм
• Защита: от короткого замыкания, перегрузки и перегрева

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками 35 мм, используемыми в распределительных щитах. Монтаж выполняется просто: защёлкивают корпус на рейку, подключают провода к клеммам L/N (вход) и +/− (выход). Клеммы рассчитаны на провода сечением до 2,5 мм2. Для обеспечения хорошего теплоотвода рекомендуется оставлять свободное пространство вокруг устройства - особенно при работе на предельной нагрузке.

Безопасность и стандарты

Блок питания соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Защита от короткого замыкания активируется автоматически - после устранения неисправности питание восстанавливается самостоятельно. Устройство не имеет заземления, так как не требует его по конструктивным причинам.

Преимущества

• Широкий диапазон входного напряжения (80–264 В) позволяет работать даже при просадках и колебаниях в сети
• Стабилизированное выходное напряжение гарантирует корректную работу чувствительной электроники
• Автоматическая защита снижает риск повреждения подключённых устройств
• Компактный размер и монтаж на DIN-рейку экономят место в шкафу
• Поддерживает длительную работу при температуре окружающей среды до +50 C

Ограничения применения

• Не предназначен для работы во влажных, запылённых или агрессивных средах - степень защиты IP20 исключает контакт с водой и пылью
• Не используется для питания силового оборудования, нагревательных элементов или двигателей выше 20 Вт
• Работает только с сетью переменного тока; не подходит для работы от батарей или постоянного тока
• Не следует устанавливать рядом с источниками высокой теплоты - возможен перегрев и снижение срока службы

Примеры использования

• Промышленные контроллеры (PLC) в цехах
• Системы управления конвейерами и роботами
• Панели оператора и HMI-устройства
• Реле времени, терморегуляторы, сигнализация
• Освещение и управление светодиодными лентами 24 В

Практические советы

• Выбирая блок питания, проверьте суммарную потребляемую мощность всех подключаемых устройств - она должна быть ниже 20 Вт с запасом 10–15%
• Используйте провода достаточного сечения: для тока 0,83 А оптимально - 1,5 мм2, максимум - 2,5 мм2
• При установке в закрытый шкаф убедитесь, что есть естественная вентиляция - перегрев сокращает срок службы
• Для систем, где важна надёжность, лучше использовать этот блок питания (EKF dr-m-20w-24) в паре с ИБП или фильтром помех
• Не путайте с аналогичными моделями 12 В - выходное напряжение 24 В отличается и не взаимозаменяемо
