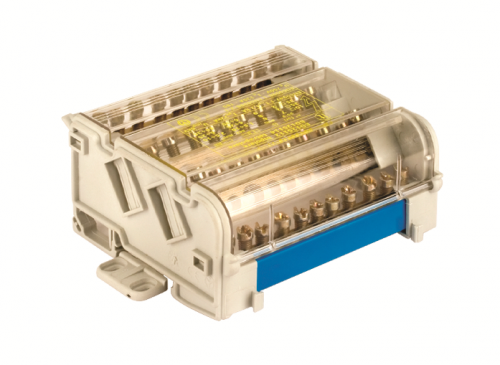

Блок распределительный на DIN рейку 2р 125А, 11х6мм 2х7,5мм2x9мм. | BD125152 DKC ДКС

Блок распределительный DKC (ДКС) bd125152 предназначен для надёжного и компактного распределения тока в электрощитах на DIN-рейку. Этот двухполюсный блок с номинальным током 125 А обеспечивает организованное подключение нескольких потребителей от одного входящего провода, сохраняя порядок и безопасность внутри щита.

Назначение и область применения

Блок распределительный DKC bd125152 используется для создания ответвлений от основной силовой линии. Он позволяет одним входным проводником питать сразу до 15 точек подключения на каждом полюсе - идеально для систем с множеством нагрузок: автоматических линий, групп освещения, оборудования на производстве, конвейеров, насосных станций и других объектов с высокой плотностью подключений.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 2
• Напряжение: до 690 В
• Количество клемм на полюс: 15
• Поперечное сечение подключаемых проводов: 25–50 мм2
• Количество модулей: 2 (занимает 2 модуля на DIN-рейке)
• Наличие N-шины: да (нулевая шина интегрирована в конструкцию)
• Материал токоведущих элементов: латунь
• Материал корпуса: поликарбонат (не поддерживающий горение, класс самозатухания V0)
• Способ монтажа: фиксация на DIN-рейке

Совместимость и монтаж

Блок распределительный DKC bd125152 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть корпус на рейке - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через винтовые зажимы: каждый из 15 отверстий на полюсе принимает одиночный провод сечением 25–50 мм2. Перед затяжкой важно проверить глубину вставки и равномерность прижатия жилы - перетягивать нельзя, чтобы не повредить контакт.

Устройство совместимо со всеми типами медных проводов и кабелей соответствующего сечения. Применение алюминиевых проводов не рекомендуется - возможна оксидация и потеря контакта.

Безопасность и стандарты

Корпус изготовлен из самозатухающего поликарбоната, что соответствует требованиям безопасности при перегреве и возгорании. Защитный экран закрывает все токоведущие части сверху, исключая случайное прикосновение во время обслуживания. Задняя крышка препятствует контакту с DIN-рейкой или другими металлическими поверхностями за блоком - снижает риск замыкания. Конструкция соответствует международным нормам IEC 60947-7-1 для распределительных устройств.

Преимущества

• Высокая плотность подключений - 15 выходов на один полюс, экономия места в щите
• Интегрированная N-шина - не требует установки отдельного нулевого блока
• Латунные шины обеспечивают минимальное переходное сопротивление и долговечность
• Защищённая конструкция - минимизирует риск поражения током и короткого замыкания
• Стандартный формат 2 модуля - легко сочетается с другим оборудованием в щите

Ограничения применения

• Не предназначена для работы с проводами меньше 25 мм2 - слабый контакт, риск нагрева
• Запрещено использовать с алюминиевыми проводами - материал не рассчитан на их особенности
• Не подходит для внешних установок - не имеет защиты IP выше IP20
• Не является коммутирующим устройством - не содержит выключателя или автомата; работает только как распределитель

Примеры использования

• Подключение 15 светильников от одной группы освещения в цеху
• Разведение питания на 15 станков от одного входного кабеля 35 мм2
• Объединение нулевых проводов от нескольких автоматов в одном месте
• Распределение фазы и нуля в распределительном щите на производстве

Практические советы

• Перед установкой убедитесь, что сечение входного кабеля соответствует 25–50 мм2 - меньшее сечение не обеспечит надёжный контакт
• При подключении используйте только однопроволочные или многожильные провода с опрессованными наконечниками - оголённые жилы могут выпасть при вибрации
• Проверьте момент затяжки винтов - он должен быть достаточным для плотного контакта, но не превышать усилия, указанного в документации производителя
• При сборке щита оставляйте свободное место перед блоком - доступ к клеммам нужен для диагностики и ремонта
• Этот блок можно использовать в паре с автоматическими выключателями DKC Quadro - они совпадают по габаритам и стилю исполнения
