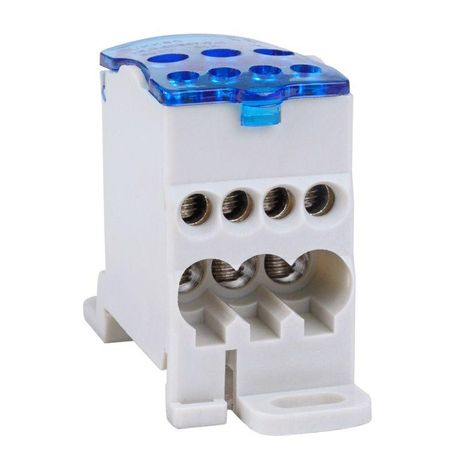

Блок распределительный OptiKit РБД-80А, 1P, 7 соед., 660 В КЭАЗ Optima 351068

Блок распределительный на DIN-рейку РБД-80А, клеммник 1P 7 соединен от КЭАЗ Optima предназначен для надёжного распределения тока между несколькими проводами в одном полюсе. Применяется в НКУ, щитах управления и системах заземления, где требуется компактное и безопасное соединение проводников.

Назначение и область применения

РБД-80А используется как переходной элемент между одним входным проводом и семью выходными. Подходит для распределения фазного провода в однофазных цепях, подключения нагрузок, формирования групповых цепей и организации главной заземляющей шины (ГЗШ). Часто применяется в низковольтных комплектных устройствах (НКУ), распределительных щитах, на промышленном оборудовании и автоматических линиях.

Технические характеристики

• Тип: Блок распределительный на DIN-рейку
• Число полюсов: 1
• Общее число подключений: 7 (1 вход + 6 выходов)
• Номинальное напряжение: до 660 В
• Способ подключения: винтовой зажим
• Материал контактов: латунь
• Корпус: негорючий материал, прозрачная изоляция
• Способ монтажа: на DIN-рейку (TS35) или монтажную панель
• Защита контактов: да - крышка предотвращает случайное прикосновение
• Ударопрочность: есть - выдерживает механические воздействия

Совместимость и монтаж

РБД-80А устанавливается на стандартную DIN-рейку типа TS35. Также возможна фиксация на монтажной панели с помощью крепёжных отверстий. Для подключения используются винтовые зажимы - достаточно ослабить винт, вставить провод и затянуть. Доступ к винтам осуществляется без снятия крышки - это ускоряет обслуживание и снижает риск ошибок при проверке.

Не требует специальных инструментов - подойдёт обычная отвёртка. Учитывайте, что в характеристиках не указан допустимый диапазон сечений проводов - перед использованием проверьте совместимость с вашими кабелями через документацию завода-производителя.

Безопасность и стандарты

Корпус выполнен из негорючих материалов, соответствует требованиям пожарной безопасности. Защищённые контакты исключают контакт с токоведущими частями при работе. Ударопрочная конструкция повышает надёжность в условиях вибраций и механических нагрузок. Соответствие ГОСТ и IEC не указано явно - рекомендуется сверяться с сертификатами КЭАЗ.

Преимущества

• Латунные контакты обеспечивают долговечность и низкое переходное сопротивление
• Прозрачная крышка позволяет визуально контролировать состояние соединений
• Доступ к винтам без демонтажа крышки - удобство при диагностике и ремонте
• Негорючий корпус снижает риск возгорания при перегрузках
• Монтаж на DIN-рейку обеспечивает компактность и стандартизированную сборку

Ограничения применения

РБД-80А не предназначен для многополюсных цепей - работает только в одной фазе. Отсутствуют указанные значения сечений проводов - нельзя использовать с кабелями более 6 мм2, если это не подтверждено производителем. Не рассчитан на постоянное погружение в воду или работу во взрывоопасных средах. Не заменяет автоматические выключатели или УЗО - только функцию распределения тока.

Примеры использования

• Подключение нескольких датчиков к одному выходу PLC в автоматизированных линиях
• Формирование группы освещения от одного автомата в распределительном щите
• Сборка ГЗШ в щитах с множеством заземляющих проводников
• Распределение питания на несколько исполнительных механизмов (электромагниты, клапаны)

Практические советы

• Перед монтажом убедитесь, что сечение вашего провода соответствует возможности зажима - если данные не указаны, используйте провода ≤4–6 мм2 как наиболее вероятный диапазон
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить латунные контакты
• Используйте РБД-80А только в сухих помещениях или защищённых щитах - не для открытых площадок
• При необходимости комбинируйте с другими модулями КЭАЗ Optima - они совместимы по габаритам и принципу монтажа
• Для контроля температуры соединений периодически проверяйте наличие нагрева - перегрев может сигнализировать о плохом контакте
