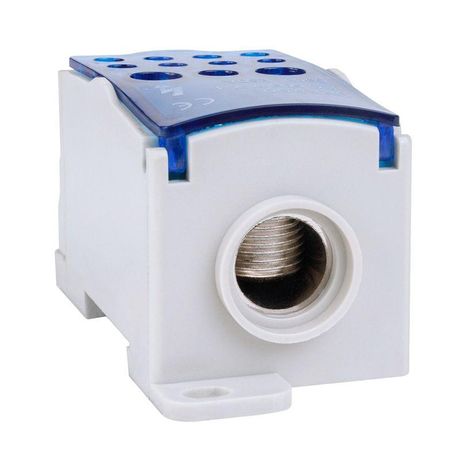

Блок распределительный OptiKit РБД-250А, 12 соединений, на DIN-рейку КЭАЗ (Курский электроаппаратный завод) 351072

Блок распределительный на DIN-рейку РБД-250А от КЭАЗ предназначен для надёжного распределения электрического тока между несколькими проводниками в щитовых системах. Этот продукт сочетает прочность корпуса, удобство монтажа и безопасность контактов - идеально подходит для сборки НКУ, подключения промышленного оборудования и организации ГЗШ.

Назначение и область применения

Блок распределительный на DIN-рейку РБД-250А используется как переходное звено между силовыми кабелями большего сечения и множеством слаботочных или распределённых цепей. Применяется в низковольтных комплектных устройствах (НКУ): для подключения автоматических выключателей, УЗО, реле, счётчиков, а также в качестве главной заземляющей шины (ГЗШ). Подходит для промышленных панелей, станций управления, конвейерных линий и других объектов с высокой плотностью коммутаций.

Технические характеристики

• Количество полюсов: 12 - позволяет одновременно соединить до 12 проводников;
• Номинальное напряжение: 1000 В - рассчитан на работу в сетях до 1 кВ переменного и постоянного тока;
• Способ подключения: винтовой - обеспечивает надёжный и долговечный контакт;
• Материал контактов: латунь - устойчив к окислению, имеет хорошую проводимость;
• Корпус: из негорючих материалов - повышает пожаробезопасность;
• Защита контактов: да - предотвращает случайное прикосновение и замыкание;
• Цвет изоляции: прозрачный - позволяет визуально контролировать состояние соединений;
• Ударопрочность: да - выдерживает механические нагрузки при эксплуатации в условиях производства;
• Способ монтажа: на DIN-рейку - совместим со стандартными рейками шириной 35 мм;
• Общее количество соединений: 12 - каждый полюс принимает один провод.

Совместимость и монтаж

Блок распределительный на DIN-рейку РБД-250А легко фиксируется на стандартной DIN-рейке типа TS35. Также допускается крепление на монтажную плату через отверстия в основании - гибкий вариант для нестандартных решений. Для подключения используйте провода с зачищенными концами; рекомендованная длина оголённой части - 8–10 мм. Винты затягиваются отвёрткой с плоским лезвием. Особенность конструкции: доступ к винтам возможен без снятия крышки - это ускоряет обслуживание и диагностику.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных устройств в промышленных системах. Корпус выполнен из самозатухающих полимеров, что снижает риск распространения горения. Защищённые контакты исключают риск поражения током при работе с закрытой крышкой. Хотя сертификация по ГОСТ/IEC явно не указана, конструктивно РБД-250А соответствует принципам EN 60947-7 и IEC 61439 для распределительных блоков.

Преимущества

• Латунные контакты обеспечивают стабильную проводимость и долгий срок службы даже при частых переподключениях;
• Прозрачная крышка позволяет контролировать целостность соединений без вскрытия;
• Негорючий корпус повышает уровень пожарной безопасности в щите;
• Винтовые зажимы надёжно удерживают провода без необходимости специальных инструментов;
• Универсальный монтаж - как на DIN-рейку, так и на плату - увеличивает гибкость проектирования.

Ограничения применения

Блок распределительный на DIN-рейку РБД-250А не предназначен для работы с проводами свыше 25 мм2 - точные значения сечений не указаны, поэтому использование крупногабаритных кабелей запрещено. Не следует применять в средах с повышенной влажностью без дополнительной защиты (например, IP-корпуса). Отсутствие маркировки полюсов требует самостоятельной разметки при монтаже. Не является автономным защитным устройством - не заменяет автоматы, УЗО или предохранители.

Примеры использования

• Подключение нескольких датчиков и исполнительных механизмов к одному выходу PLC в автоматизированном цехе;
• Распределение питания от мощного входного кабеля (например, 25 мм2) на 12 модульных аппаратов в щите управления;
• Сборка ГЗШ в распределительном пункте - все заземляющие проводники подключаются к одному блоку;
• Организация распределения сигнала от одного терморегулятора на несколько нагревательных элементов.

Практические советы

• Перед монтажом проверьте, чтобы сечение каждого подключаемого провода было меньше 25 мм2 - максимальное значение, которое можно гарантированно использовать;
• Не перетягивайте винты - это может повредить латунные контакты и вызвать перегрев;
• При использовании в составе ГЗШ обязательно соблюдайте цветовую маркировку: заземляющий провод - жёлто-зелёный;
• Для быстрого обслуживания используйте отвёртки с магнитным наконечником - они удерживают винты при демонтаже;
• Если требуется более высокая степень защиты (IP54+), устанавливайте РБД-250А внутри герметичного бокса.
