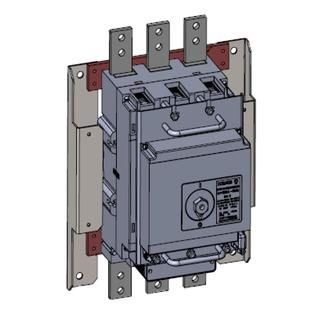

Блок замены автоматического выключателя 1000А АВМ10Н-ВА53-41-331830 690AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 290887

Блок замены автоматического выключателя АВМ10Н-ВА53-41-331830 1000А 690AC НР230AC/220DC ПЭ230AC - это ретрофит-решение от КЭАЗ Optima, предназначенное для замены устаревших автоматических выключателей без демонтажа шасси и переделки панели. Подходит для модернизации существующих щитов и оборудования, где требуется сохранить габариты и тип подключения.

Назначение и область применения

Блок замены автоматического выключателя АВМ10Н-ВА53-41-331830 1000А 690AC НР230AC/220DC ПЭ230AC используется для замены старых выключателей типа 220698 ВА53-41-331830 в уже смонтированных распределительных устройствах. Он позволяет обновить защитные функции, повысить надёжность и соответствие современным требованиям, не меняя корпус, клеммы и монтажную плату. Применяется в промышленных щитах: на станках, конвейерах, системах АВР, в энергообъектах и на объектах с высокими требованиями к бесперебойности работы.

Технические характеристики

• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальное напряжение: 690 В переменного тока
• Номинальная отключающая способность (Icu): 135 кА
• Тип расцепителя: электронный - обеспечивает точную настройку и диагностику
• Диапазон настройки защиты от перегрузки: 360–1000 А - можно адаптировать под нагрузку без замены аппарата
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды; применяется внутри закрытых щитов
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия, совпадающие с оригиналом
• Тип элемента управления: ручка-переключатель - визуальное управление и положение “Вкл./Выкл.”
• Подключение силовой цепи: винтовые зажимы - надёжное соединение с медными шинами до 120 мм2
• Количество вспомогательных контактов: 3 - используются для сигнализации состояния, подключения цепей управления и АВР
• Питание катушек расцепителей: 230 В AC / 220 В DC - совместимо с большинством промышленных систем управления

Совместимость и монтаж

Блок замены автоматического выключателя АВМ10Н-ВА53-41-331830 1000А 690AC НР230AC/220DC ПЭ230AC полностью совместим с установочным местом оригинального выключателя 220698 ВА53-41-331830. Размеры, расположение крепёжных отверстий и разъёмов для вторичных цепей идентичны. Монтаж выполняется вручную: достаточно отключить питание, снять старый аппарат, установить новый и подключить провода. Комплектация включает все крепёжные элементы и инструкцию - дополнительные доработки не требуются. Разъёмы для управления соответствуют стандартным, что позволяет подключить их без изменения схемы.

Преимущества

• Не требует замены всего щита или перепроектирования панели - экономия времени и средств
• Электронный расцепитель даёт более точную и гибкую защиту по сравнению с тепловыми аналогами
• Настройка тока срабатывания в широком диапазоне (360–1000 А) снижает потребность в запасных частях
• Встроенные вспомогательные контакты позволяют легко интегрировать устройство в системы контроля и АВР
• Изготовлен в соответствии с требованиями КЭАЗ Optima - проверенная надёжность в условиях промышленной эксплуатации

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 допускает использование только во внутренних щитах
• Требует наличия питания 230 В AC или 220 В DC для работы электронного расцепителя - не работает при отсутствии вспомогательного напряжения
• Совместим только с конкретной моделью 220698 ВА53-41-331830 - не подменяет другие типы выключателей
• Не имеет встроенного механизма дугогашения для внешней установки - нельзя использовать вне герметичных корпусов

Примеры использования

• Замена износившегося автомата на конвейере в пищевой промышленности - без остановки производства на несколько дней
• Обновление защиты в щите насосной станции с сохранением существующей схемы АВР
• Модернизация старого распределительного пункта на заводе, где невозможно менять всю панель из-за ограниченного бюджета
• Установка в системах с высокой коммутационной нагрузкой - например, в пускателях двигателей мощностью до 500 кВт

Практические советы

• Перед заменой обязательно сверьте номер модели старого выключателя - он должен точно совпадать с 220698 ВА53-41-331830
• Проверьте наличие напряжения 230 В AC или 220 В DC на входе вспомогательных цепей - без него расцепитель не будет работать
• Используйте момент затяжки винтов согласно инструкции - переусердствовать нельзя, чтобы не повредить контактные поверхности
• При использовании в системах АВР убедитесь, что вспомогательные контакты правильно задействованы в схеме - они обеспечивают сигналы “замкнут” и “разомкнут”
• Блок замены автоматического выключателя АВМ10Н-ВА53-41-331830 1000А 690AC НР230AC/220DC ПЭ230AC можно заказывать в запас - он служит долгосрочным решением даже после прекращения выпуска оригинала
