Блок замены автоматического выключателя АВМ4СВ/НВ OptiMat D250N MR1 ВИ ВК НР=110В DC/230В AC ПРД ВВЦ РВЦ КЭАЗ 286758

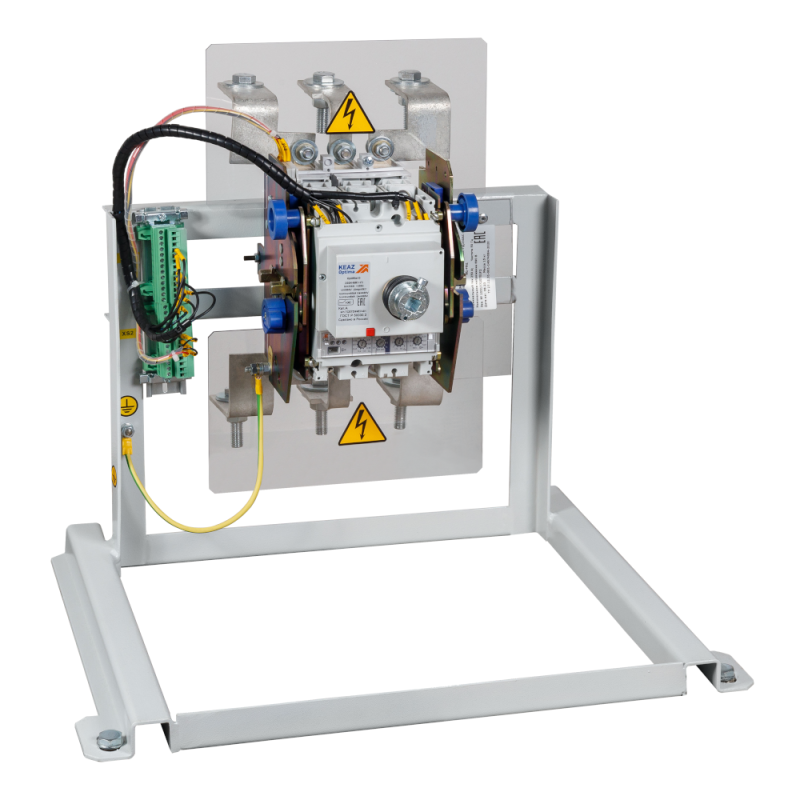

Блок замены автоматического выключателя АВМ4СВ/НВ OptiMat D250N MR1 ВИ ВК НР110DC/230AC ПРД ВВЦ РВЦ — это ретрофит-решение для замены устаревших автоматических выключателей без полной реконструкции щита. Бренд КЭАЗ Optima предлагает этот продукт как надежную альтернативу, совместимую с существующими монтажными платами и вторичными цепями. Устройство сохраняет функциональность старого аппарата, но повышает безопасность и точность защиты.

Назначение и область применения

Блок замены автоматического выключателя АВМ4СВ/НВ OptiMat D250N MR1 ВИ ВК НР110DC/230AC ПРД ВВЦ РВЦ предназначен для замены износившихся или устаревших автоматических выключателей типа АВМ4СВ/НВ в уже смонтированных распределительных устройствах. Он работает как вводной аппарат в трёхфазных сетях переменного тока с номинальным напряжением до 690 В. Подходит для объектов, где важна минимальная продолжительность простоев — промышленные линии, насосные станции, системы автономного питания, конвейеры.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В AC
• Частота: 50/60 Гц
• Количество полюсов: 3
• Номинальная отключающая способность: 40 кА
• Тип расцепителя: электронный — обеспечивает точную настройку защиты от перегрузки и короткого замыкания
• Диапазон настройки защиты от перегрузки: 100–250 А — позволяет адаптировать порог срабатывания под конкретную нагрузку
• Наличие задержки срабатывания: да — предотвращает ложные срабатывания при кратковременных перегрузках
• Степень защиты: IP20 — защищён от доступа пальцев и твердых предметов, но не от воды и пыли
• Климатическое исполнение: У3 — рассчитан на работу в помещениях с умеренным климатом
• Диапазон рабочих температур: от –40 °C до +70 °C — подходит для холодных и жарких условий внутри помещений
• Тип подключения: болтовое — надёжное соединение с медными шинами или кабелями
• Тип привода: ручной — управление осуществляется рычагом
• Тип дополнительного расцепителя: независимый — позволяет удалённо отключить устройство через внешний сигнал (например, от системы АВР)
• Подключение вторичных цепей: стандартные разъёмы — совместимы с большинством систем управления
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Блок замены автоматического выключателя АВМ4СВ/НВ OptiMat D250N MR1 ВИ ВК НР110DC/230AC ПРД ВВЦ РВЦ спроектирован как прямая замена для оригинальных выключателей АВМ4СВ/НВ. Монтаж выполняется на стандартную монтажную плиту без изменения габаритов или сверления отверстий. Все крепёжные элементы и инструкция входят в комплект. Разъёмы для вторичных цепей соответствуют типовым решениям, что позволяет подключить устройство без переделки проводки. Для монтажа достаточно отключить питание, демонтировать старый аппарат и установить новый — работы можно выполнить силами обслуживающего персонала.

Безопасность и стандарты

Устройство соответствует требованиям к безопасности для коммутационных аппаратов в промышленных условиях. Наличие дугогасительной камеры гарантирует безопасное отключение при больших токах КЗ. Электронный расцепитель исключает механический износ и снижает риск отказа. Степень защиты IP20 и климатическое исполнение У3 определяют применение только во внутренних помещениях с контролируемой средой.

Преимущества

• Не требуется полная замена щита — экономия времени и средств
• Сохраняется существующая проводка вторичных цепей — минимум переделок
• Высокая отключающая способность (40 кА) — надёжная защита даже при серьёзных авариях
• Электронный расцепитель с регулировкой — более точная и гибкая защита по сравнению с тепловыми
• Широкий диапазон настроек (100–250 А) — возможность адаптации под изменяющуюся нагрузку
• Поддержка независимого расцепителя — легко интегрируется в системы АВР и автоматизации
• Длительная гарантия — 5 лет

Ограничения применения

• Не предназначено для наружной установки — степень защиты IP20 не защищает от влаги и пыли
• Требует наличия монтажной платы с подходящими креплениями — нельзя использовать в щитах с другим типом крепления
• Не имеет встроенного контактора или сигнализации — для этих задач нужны дополнительные аксессуары
• Не подходит для постоянного тока — только переменный ток 50/60 Гц
• Не является заменой для выключателей с другими номиналами — только для 250 А / 3P

Примеры использования

• Замена старого автомата АВМ4СВ в вводном щите цеха с мощностью 150 кВт
• Обновление защиты на линии конвейера без остановки производства — монтаж ночью
• Интеграция в систему АВР на объекте с двумя источниками питания
• Модернизация распределительного пункта на складском комплексе с высокой нагрузкой

Практические советы

• Перед монтажом проверьте соответствие номинального тока вашей нагрузки — устройство рассчитано на 250 А, не используйте для меньших значений без необходимости
• Убедитесь, что разъёмы вторичных цепей на вашем оборудовании совпадают с типом, указанным в документации — иначе потребуется переходник
• Настройте порог перегрузки в соответствии с реальной нагрузкой — не оставляйте максимальное значение 250 А, если ток потребления 120 А
• Проверьте зажимы болтового соединения после первого включения — возможна усадка металла
• Для работы в условиях частых колебаний напряжения рекомендуется дополнительно установить стабилизатор — электронный расцепитель чувствителен к качеству сети
