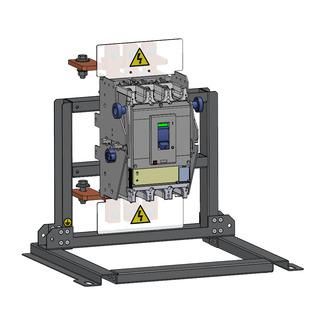

Блок замены автоматического выключателя-ВА57-35-OptiMat D250N-MR1-У3 | 311153 КЭАЗ

Блок замены автоматического выключателя ВА57-35 OptiMat D250N-MR1-У3 от КЭАЗ предназначен для замены устаревших автоматических выключателей типа ВА57-35 без изменения шкафа или проводки. Это решение позволяет обновить защиту оборудования, сохранив существующую монтажную базу - идеально подходит для модернизации старых систем в условиях минимального простоев.

Назначение и область применения

Блок замены ВА57-35 OptiMat D250N-MR1-У3 используется для замены износившихся или устаревших автоматических выключателей серии ВА57-35 в распределительных щитах. Он сохраняет габариты и места крепления оригинального аппарата, что исключает необходимость переделки шкафа. Подходит для промышленных объектов: станков, конвейеров, насосных станций, систем вентиляции и других установок с нагрузкой до 250 А.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях переменного тока до 690 В, включая промышленные трёхфазные системы.
• Номинальный ток: 250 А - рассчитан на постоянную работу при токе до 250 ампер.
• Отключающая способность: 40 кА - способен безопасно отключить ток короткого замыкания до 40 тысяч ампер.
• Диапазон настройки защиты от перегрузки: 100–250 А - возможность точной регулировки порога срабатывания по перегрузке в пределах 40% от максимального значения.
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети.
• Степень защиты: IP30 - защищён от доступа пальцев и твёрдых предметов, но не от воды; применяется внутри закрытых щитов.
• Тип подключения: болтовое - провода крепятся винтами к клеммам, обеспечивает надёжный контакт без пайки.
• Тип элемента управления: рычажковый - ручка переключения в положении «вкл/выкл» с визуальным индикационным окном.
• Конструкция: встраиваемое устройство фиксированной установки - монтируется жестко в шкаф, не имеет съёмного корпуса.
• Количество контактов: 0 - не содержит встроенных вспомогательных контактов; для управления вторичными цепями используются внешние аксессуары.

Совместимость и монтаж

Блок замены ВА57-35 OptiMat D250N-MR1-У3 полностью совместим с местами установки оригинальных выключателей ВА57-35. Его размеры, крепёжные отверстия и расположение клемм соответствуют стандартному исполнению. Монтаж выполняется без сверления, резки или изменения шкафа. Все необходимые крепёжные детали и инструкция входят в комплект. Установку может выполнить персонал предприятия - не требуется привлечение специализированных организаций. Для подключения вторичных цепей (сигнализация, управление) предусмотрены стандартные разъёмы, которые позволяют легко подключить аксессуары: кнопочные посты, реле, контакторы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для автоматических выключателей. Защита IP30 гарантирует безопасную эксплуатацию внутри электрощитов. Отключение при коротком замыкании происходит за доли секунды, предотвращая повреждение кабелей и оборудования. Настраиваемая тепловая защита снижает риск ложных срабатываний при кратковременных перегрузках.

Преимущества

• Не требует реконструкции шкафа - экономит время и деньги на демонтаже и переделке.
• Минимальный простой оборудования - замена возможна в рабочее время без остановки производства.
• Снижение затрат - стоимость замены в несколько раз ниже, чем полная замена всей аппаратуры.
• Готовый к использованию - в комплекте всё: крепёж, инструкция, паспорт.
• Поддержка модернизации - широкий выбор аксессуаров для внедрения АВР, сигнализации, дистанционного управления.

Ограничения применения

• Не предназначено для открытой установки - степень защиты IP30 допускает использование только во внутренних щитах.
• Не имеет встроенного вспомогательного контакта - для управления цепями необходимо использовать внешние аксессуары.
• Не подходит для замены выключателей других серий - совместим только с ВА57-35 по габаритам и креплению.
• Настройка защиты требует знаний - некорректная установка порога перегрузки может привести к недозащите или ложным отключениям.

Примеры использования

• Замена старого автомата ВА57-35 на конвейере в пищевой промышленности - без остановки линии.
• Обновление защиты в щите насосной станции - после выхода из строя оригинального аппарата.
• Модернизация системы АВР на объекте ЖКХ - путём добавления аксессуаров к блоку замены.
• Переход на более надёжную защиту в цехе металлобработки - вместо ремонта или замены всего шкафа.

Практические советы

• Перед заменой проверьте соответствие номинального тока нагрузки - он не должен превышать 250 А.
• Убедитесь, что ваша система использует именно ВА57-35 - другие модели не подходят даже при близких параметрах.
• При настройке защиты от перегрузки начните с нижнего предела (100 А) и постепенно увеличивайте до нужного значения, наблюдая за работой оборудования.
• Для подключения сигналов включения/отключения заказывайте блок с аксессуарами - это сэкономит время на сборке.
• Храните паспорт и инструкцию - они нужны для обслуживания и аудита безопасности.
