Блок замены автоматического выключателя-АВМ4СВ/НВ-OptiMat D400N-MR2-ВИ-ВК-НР110DC/230AC-ПРД-ВВЦ-РВЦ | 359074 КЭАЗ

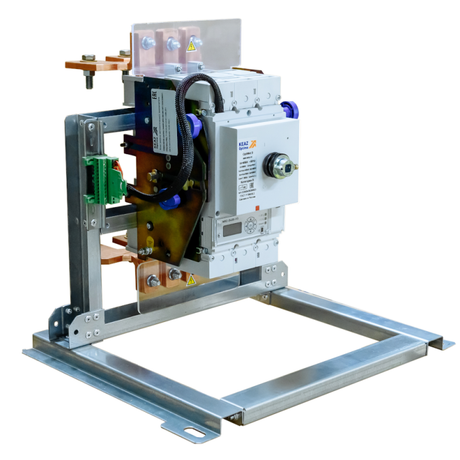

Блок замены автоматического выключателя КЭАЗ АВМ4СВ/НВ OptiMat D400N MR2 ВИ ВК НР110DC/230AC ПРД ВВЦ РВЦ - предназначен для замены износившихся или повреждённых модулей в комплектной системе автоматических выключателей КЭАЗ. Устройство сохраняет все функции оригинала, обеспечивает надёжную работу в промышленных цепях с током до 400 А и отключающей способностью 40 кА.

Назначение и область применения

Блок замены КЭАЗ АВМ4СВ/НВ OptiMat D400N MR2 ВИ ВК НР110DC/230AC ПРД ВВЦ РВЦ используется исключительно для восстановления работы существующих установок, где ранее были установлены автоматические выключатели серии АВМ4СВ/НВ. Он не предназначен для самостоятельной сборки новых щитов. Применяется в распределительных устройствах промышленного оборудования: станках, конвейерах, насосных станциях, системах вентиляции и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Уставка тока расцепления: фиксированная 400 А (не регулируемая)
• Отключающая способность: 40 кА при номинальном напряжении 690 В
• Номинальное напряжение: 690 В переменного тока
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип элемента управления: рычаговый переключатель
• Конструкция: стационарный монтаж, несъёмный корпус
• Тип подключения: винтовые зажимы для шин или кабелей
• Количество вспомогательных контактов: 0 (нет NO/NC)

Совместимость и монтаж

Блок замены КЭАЗ АВМ4СВ/НВ OptiMat D400N MR2 ВИ ВК НР110DC/230AC ПРД ВВЦ РВЦ совместим только с базовыми рамами и направляющими старых серий АВМ4СВ/НВ. Не подходит для установки в щиты других производителей или в современные системы типа Compact NSX, SACE, 3WL. Монтаж выполняется путём вставки в заранее подготовленную направляющую, после чего фиксируется механически. Подключение проводов осуществляется через винтовые зажимы - момент затяжки должен соответствовать рекомендациям завода-изготовителя. Для безопасной замены необходимо отключить питание и проверить отсутствие напряжения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Обеспечивает защиту от сверхтоков и коротких замыканий в соответствии с классом отключения B. Отсутствие вспомогательных контактов требует внешнего решения для сигнализации состояния (например, через реле контроля положения).

Преимущества

• Полная функциональная замена оригинального модуля без переделки щита
• Высокая коммутационная способность - 40 кА позволяет работать даже в мощных сетях с большими токами КЗ
• Фиксированная уставка 400 А снижает риск некорректной настройки
• Рычажковый механизм обеспечивает наглядное определение положения (вкл./выкл.)
• Произведён на том же оборудовании, что и оригинал - гарантия качества и долговечности

Ограничения применения

• Не поддерживает управление дистанционно - нет контактов для подключения сигналов
• Не работает в условиях повышенной запылённости или влажности - степень защиты IP20 недостаточна для открытых площадок
• Нельзя использовать в качестве основного автомата в новой установке - только как запчасть
• Не совместим с системами автоматизации, требующими интерфейса Modbus, IO-Link или аналогичных
• Не имеет возможности изменения порога срабатывания - уставка жестко задана на 400 А

Примеры использования

• Замена отказавшего автомата в щите станка ЧПУ с нагрузкой 380 В / 400 А
• Ремонт распределительного пункта на пищевом производстве, где использовались автоматы КЭАЗ серии АВМ4
• Обслуживание системы конвейеров на логистическом терминале, где требуется быстрая замена без переоборудования всей цепи

Практические советы

• Перед заказом убедитесь, что ваш щит использует именно раму АВМ4СВ/НВ - отличается формой крепления и шагом направляющих
• Проверьте наличие свободного места в щите: блок занимает один модуль шириной 18 мм
• При замене не забудьте отсоединить все провода и зафиксировать рычаг в положении “OFF”
• Если вам нужны сигналы о состоянии автомата - установите отдельное реле или используйте встроенный контакт в другом модуле
• Не применяйте этот блок там, где возможны частые перегрузки - он не имеет времятоковой характеристики, только максимальную защиту
