Блок замены автоматического выключателя-Э25В-OptiMat A-2500-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03 |343101| КЭАЗ

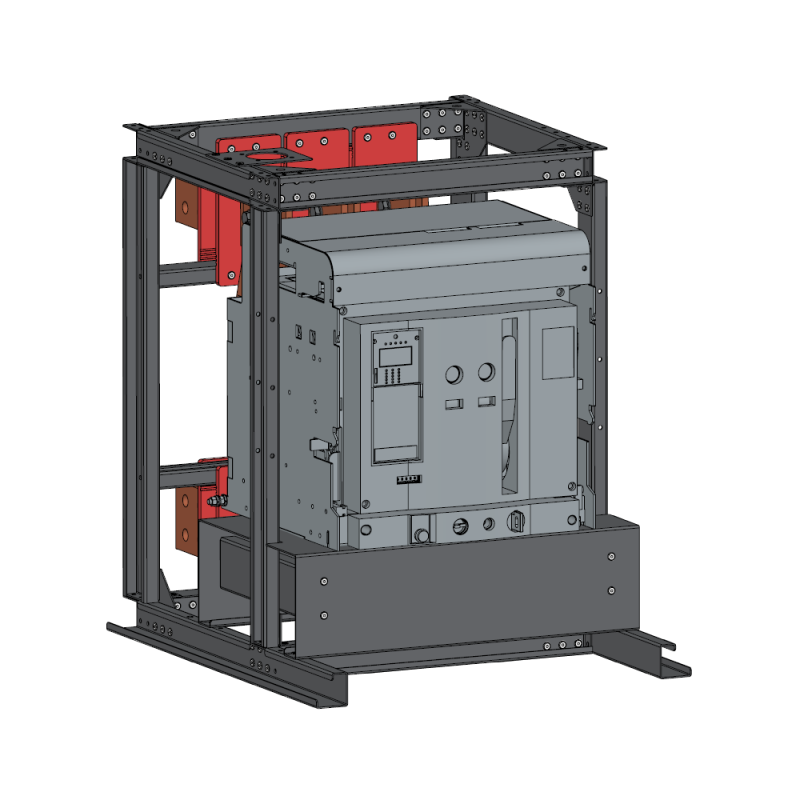

Блок замены автоматического выключателя Э25В OptiMat A-2500-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03 предназначен для замены старых коммутационных аппаратов в существующих распределительных щитах без переделки монтажного основания. Этот продукт от КЭАЗ позволяет обновить устаревшие системы с сохранением габаритов и типа подключения, обеспечивая высокую отключающую способность и надёжную работу в условиях повышенных токов.

Назначение и область применения

Блок замены автоматического выключателя Э25В OptiMat A-2500-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03 используется для модернизации электрических сетей, где требуется замена износившихся или устаревших автоматических выключателей без изменения шасси или крепления. Подходит для промышленных объектов: цеховые линии, насосные станции, компрессорные установки, системы конвейеров. Применяется там, где важна быстрая замена без остановки производства.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях до 690 В переменного тока.
• Номинальный ток длительной нагрузки: 2500 А - способен бесперебойно проводить ток до 2500 ампер без перегрева.
• Номинальная отключающая способность Icu: 100 кА - способен безопасно отключить ток короткого замыкания до 100 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Конструкция: выдвижное/выкатное устройство - позволяет выводить блок на обслуживание без отключения всей сети.
• Моторный привод: встроенный - обеспечивает дистанционное управление и автоматическое включение/отключение.
• Диапазон установки расцепителя перегрузки: 0–1 А - регулируемый порог срабатывания при перегрузках; минимальный предел указывает на необходимость внешнего расцепителя для работы с малыми токами.
• Тип элемента управления: кнопка нажимная - ручное управление через физическую кнопку на лицевой панели.
• Тип подключения силовой цепи: болтовое соединение - требует затяжки клемм гаечным ключом, надёжно фиксирует медные шины или кабели.
• Степень защиты: IP00 - не имеет защиты от пыли и воды; применяется только внутри закрытых щитов.
• Количество вспомогательных контактов: 6 - используются для сигнализации состояния (включен/отключен), связи с системами автоматизации и контроля.

Совместимость и монтаж

Блок замены автоматического выключателя Э25В OptiMat A-2500-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03 совместим с монтажными рамами, рассчитанными под оригинальные устройства серии OptiMat A-2500. Устанавливается вместо старого аппарата без сверления или доработки корпуса. Для монтажа необходимо:

• Отключить питание и проверить отсутствие напряжения.
• Извлечь старый выключатель, сохранив положение вспомогательных контактов и кабельных подводов.
• Подключить силовые шины через болтовые зажимы - момент затяжки должен соответствовать рекомендациям производителя.
• Закрепить блок в направляющих и ввести в рабочее положение.
• Проверить работу вспомогательных контактов и тестовое срабатывание расцепителей.

Убедитесь, что глубина шкафа достаточна для полного выдвижения механизма - он требует свободного хода минимум 800 мм.

Безопасность и стандарты

Блок замены автоматического выключателя Э25В OptiMat A-2500-S4-3P-100-D-MR7.0-BH-C2200-M2-P01-S1-03 соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2. Отключающая способность 100 кА подтверждена испытаниями в сертифицированных лабораториях. Наличие встроенного моторного привода исключает риск случайного включения при обслуживании. Однако из-за степени защиты IP00 использование вне герметичных щитов запрещено.

Преимущества

• Не требует замены всего щита - экономия времени и средств при модернизации.
• Выкатная конструкция снижает риски при техобслуживании - доступ к контактам без демонтажа.
• Встроенный моторный привод позволяет интегрировать устройство в системы АСУ ТП.
• Шесть вспомогательных контактов обеспечивают гибкую связь с контроллерами и сигнализацией.
• Высокая отключающая способность (100 кА) делает его подходящим для крупных промышленных потребителей.

Ограничения применения

• Не предназначен для открытых площадок или помещений с высокой влажностью - степень защиты IP00 требует обязательного размещения в закрытом щите.
• Диапазон расцепителя перегрузки 0–1 А слишком мал для большинства реальных нагрузок - для защиты двигателей или освещения требуется внешний термореле или электронный расцепитель.
• Не поддерживает функции дифференциальной защиты - для защиты от утечек нужен отдельный УЗО.
• Требует точного соблюдения габаритов монтажного основания - не совместим с другими типами выключателей без адаптеров.

Примеры использования

• Замена старого автомата в цеховом щите на заводе по производству стали - сохраняет существующий кабельный ввод и шины, увеличивает надёжность.
• Обновление системы питания конвейера в пищевой промышленности - позволяет внедрить удалённое управление через PLC без остановки линии.
• Модернизация распределительного пункта на тепловой станции - повышает отказоустойчивость при аварийных режимах благодаря 100 кА отключающей способности.

Практические советы

• Перед установкой проверьте соответствие диаметра болтовых клемм и сечения подключаемых шин - максимальное сечение должно быть указано в руководстве по эксплуатации.
• При использовании вспомогательных контактов - используйте экранированные кабели для сигналов управления, чтобы избежать помех от силовых цепей.
• Если ваша система требует защиты от перегрузок выше 1 А - установите внешний тепловой расцепитель или электронный модуль, совместимый с OptiMat.
• Регулярно проверяйте состояние болтовых соединений - при больших токах возможен нагрев и ослабление контактов.
• Не используйте этот блок в качестве главного рубильника - он не предназначен для частых операций вручную, только для аварийного отключения.
