Универсальный блок защиты электродвигателей УБ3 305 - 3425603305 НовАтек-Электро 3425603305М

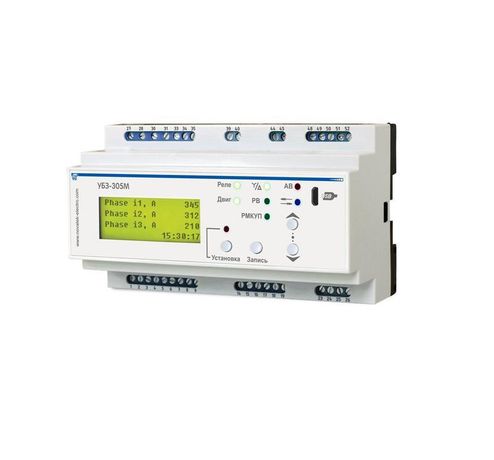

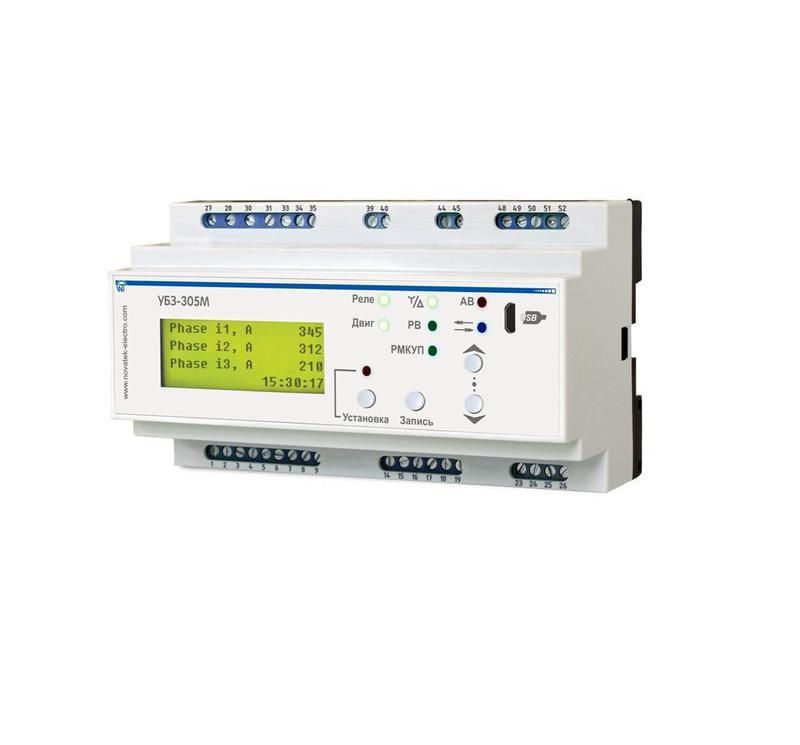

Блок защиты универсальный УБЗ-305М 5А от НовАтек-Электро - это устройство для контроля тока, температуры и утечек в трёхфазных сетях переменного тока. Он защищает оборудование от перегрузок, перегрева и замыканий на землю, монтируется на DIN-рейку и подходит для промышленной автоматизации.

Назначение и область применения

УБЗ-305М 5А предназначен для защиты электродвигателей, насосов, компрессоров и другого оборудования от аварийных режимов: перегрузки, перегрева, обрыва фазы и утечки тока на землю. Устройство работает в системах с напряжением до 380 В и частотой 50 Гц. Подходит для установки на станках, конвейерах, вентиляционных системах и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Коммутируемый ток: 5 А - максимальный ток, который способен отключить нагрузку через свои контакты;
• Номинальный ток устройства: 16 А - допустимый ток через сам блок, не влияющий на работу;
• Номинальное рабочее напряжение: 380 В AC - для трёхфазных сетей;
• Напряжение питания цепи управления: 220 В AC - питание внутренней электроники;
• Количество фаз: 3 - контролирует все три фазы одновременно;
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды;
• Количество переключающих контактов: 3 - выходные контакты для управления внешними цепями (например, контактором);
• Количество аналоговых входов: 8 - позволяют подключать различные датчики;
• Вход для термистора - для контроля температуры двигателя;
• Вход для обнаружения замыкания на землю - реагирует на утечку тока в корпус;
• Вход для аналогового датчика температуры - позволяет использовать внешние термодатчики;
• Диапазон выдержек времени: 0–600 сек - можно задать время срабатывания после превышения порога;
• Диапазон рабочих температур: от –35 C до +55 C - работает в суровых условиях;
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Индикация: да - светодиоды показывают состояние работы и аварии;
• Номинальная мощность: 0,05 кВА - потребление энергии устройством;
• Способ монтажа: DIN-рейка - стандартный крепёж для шкафов управления;
• Количество модулей DIN: 9 - занимает 9 единиц ширины рейки (≈162 мм);
• Тип подключения: винтовые клеммы - надёжное соединение проводов.

Совместимость и монтаж

УБЗ-305М 5А совместим с любыми устройствами, использующими DIN-рейку типа TS35. Для подключения требуются провода сечением до 2,5 мм2. Клеммы предназначены для многожильных и одножильных проводов - затягивать необходимо равномерно, чтобы избежать повреждений. Монтаж выполняется в закрытых щитах с уровнем защиты не ниже IP40. Устройство не требует дополнительного охлаждения при работе в пределах заявленного температурного диапазона.

Безопасность и стандарты

УБЗ-305М 5А соответствует требованиям ГОСТ Р 50030.5.1 и ГОСТ Р 51321.1 для аппаратов управления и защиты. Применяет принципы безопасности, предусмотренные для устройств класса II - двойная изоляция, что исключает необходимость заземления корпуса. Индикация и функции диагностики снижают риск человеческой ошибки при обслуживании.

Преимущества

• Объединяет несколько функций защиты в одном устройстве: ток, температура, утечка - экономит место в щите;
• Гибкая настройка временных задержек - позволяет адаптировать реакцию под тип нагрузки;
• Поддержка нескольких типов датчиков - удобно для сложных систем с несколькими точками контроля;
• Высокая устойчивость к температурным колебаниям - работает даже в неотапливаемых помещениях зимой;
• Чёткая индикация состояния - сразу видно, почему произошло отключение.

Ограничения применения

• Не предназначен для постоянного коммутирования токов выше 5 А - для больших нагрузок требуется внешний контактор;
• Защита IP40 не обеспечивает герметичность - нельзя устанавливать во влажных или открытых местах;
• Не имеет встроенной защиты от импульсных перенапряжений - рекомендуется применять дополнительно surge-защиту;
• Требует правильного подключения термистора и датчиков - неверная полярность или сопротивление могут вызвать ложные срабатывания;
• Не поддерживает протоколы связи (Modbus, Profibus) - управление только через дискретные сигналы.

Примеры использования

• Защита трёхфазного электродвигателя насоса в канализационной станции - от перегрева и утечки тока;
• Контроль нагрева вентилятора в печи сушки - с использованием внешнего термодатчика;
• Автоматизация конвейера с несколькими двигателями - один УБЗ-305М 5А следит за всеми по аналоговым входам;
• Щит управления в холодном цеху - благодаря исполнению УХЛ3.1 работает при минусовой температуре.

Практические советы

• Выбирая УБЗ-305М 5А, проверьте соответствие номинала тока нагрузки - он не должен превышать 5 А коммутируемого тока; если нагрузка выше - используйте контактор;
• При подключении термистора убедитесь, что его сопротивление соответствует спецификации производителя - обычно 1–10 кОм при 25 C;
• Настройте выдержку времени так, чтобы она была чуть длиннее пускового тока двигателя - иначе будет ложное отключение;
• Избегайте прокладки силовых и сигнальных проводов рядом - они должны быть разделены или экранированы;
• Проверяйте целостность заземления перед первым запуском - особенно важно при наличии входа для обнаружения утечки;
• Артикулы 3425603305 и 3425603305м - это одна модель, различаются только форматом записи номера.
