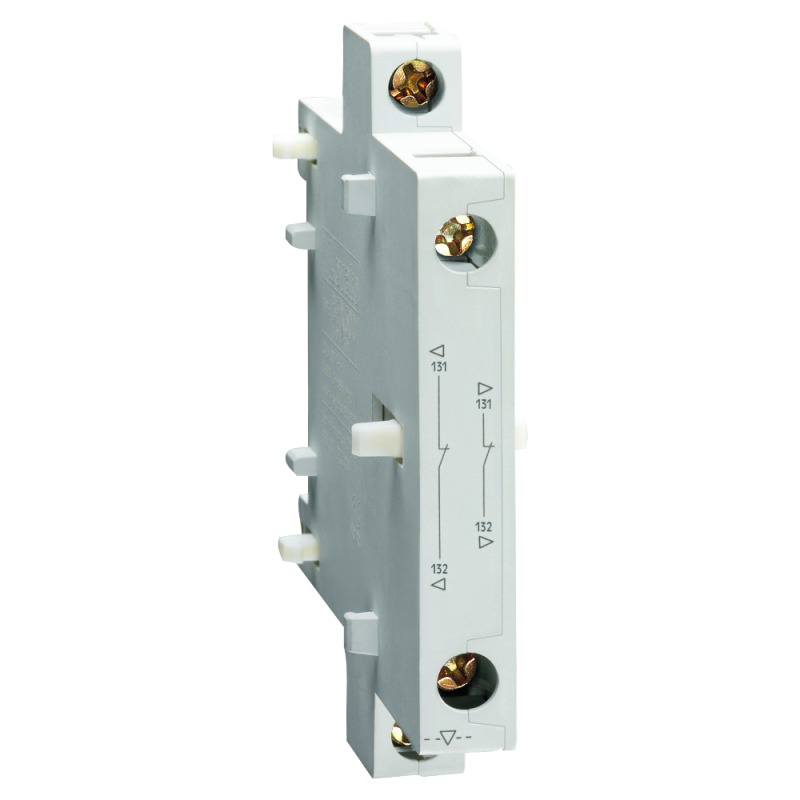

Блокировка OptiStart K-FX-5001 электромеханическая боковая для F-09..F-38 и FR КЭАЗ 335362

Блокировка электромеханическая боковая OptiStart K-FX-5001 для контакторов F-09..F-38 и FR обеспечивает механическую блокировку реверсивных контакторов, предотвращая одновременное включение прямого и обратного направления. Устройство совместимо с контактными элементами серии OptiStart K и устанавливается на боковой поверхности, сохраняя компактность и надежность в распределительных щитах.

Назначение и область применения

OptiStart K-FX-5001 применяется исключительно для создания реверсивной схемы управления электродвигателями. Предотвращает опасное состояние, когда два контактора (прямой и обратный ход) включены одновременно. Подходит для установки в щитах управления насосами, вентиляторами, лифтами, кранами, станками и системами АВР, где требуется безопасное переключение направления вращения.

Технические характеристики

• Тип блокировки: механическая - физическое препятствие между рычагами контакторов, исключающее случайное одновременное срабатывание;
• Номинальное напряжение: 690 В - рассчитана на работу в сетях до 690 В переменного тока;
• Номинальный ток: 10 А - допустимый ток через вспомогательные цепи блокировки, не влияет на основную нагрузку контактора;
• Количество НЗ контактов: 2 - используются для сигнализации состояния блокировки в цепях управления;
• Степень защиты: IP20 - защищена от доступа пальцами и твердых предметов >12,5 мм, не предназначена для работы во влажной среде или на открытом воздухе;
• Способ монтажа: винтовое соединение - крепится болтами к боковой стенке контактора, не использует DIN-рейку;
• Количество полюсов: 0 - устройство не коммутирует силовые цепи, работает только как механический интерблок.

Совместимость и монтаж

OptiStart K-FX-5001 совместима только с контактными аппаратами серии OptiStart K моделей F-09, F-12, F-18, F-25, F-32 и F-38. Для других серий (например, ABB, Schneider, TE) не подходит. Монтаж выполняется после установки контактора: блокировка крепится сбоку на специальные крепежные отверстия, выравнивается по шпонкам и фиксируется двумя винтами. После установки проверяют свободное перемещение рычагов контакторов - они должны плотно упираться в блокировку при попытке включения противоположного направления.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электротехнических изделий, применяемых в промышленном оборудовании. Соответствует ГОСТ Р 50030.4.1 и IEC 60947-4-1. IP20 не обеспечивает защиту от влаги - не используется в помещениях с высокой влажностью, на улице или в зонах с риском брызг воды.

Преимущества

• Исключает вероятность КЗ из-за одновременного включения двух контакторов - повышает безопасность персонала и оборудования;
• Не требует внешнего питания - полностью механическая работа, отказоустойчивость при сбоях в цепях управления;
• Фиксированная конструкция - не требует регулировки после первичной установки;
• Интегрированная система сигнализации - два НЗ контакта позволяют передавать сигнал о состоянии блокировки в PLC или панель управления.

Ограничения применения

• Не поддерживает автоматические системы - нельзя использовать в схемах с частотным преобразователем, где реверс реализуется программно;
• Подходит только для контакторов OptiStart K - не совместима с аналогами других производителей;
• IP20 - запрещено использование в сырых, пыльных или агрессивных средах без дополнительной защиты корпуса;
• Не заменяет электронные блокировки - в сложных системах с несколькими источниками управления рекомендуется сочетать с логическими блокировками в контроллере.

Примеры использования

• Лифт: предотвращает одновременный запуск подъёма и спуска;
• Конвейер с реверсом: гарантирует, что двигатель не начнёт движение в обратную сторону пока не будет остановлен;
• Циркулярная пила: блокирует включение реверса при работе двигателя в прямом направлении;
• Система АВР: исключает параллельное питание от основного и резервного источника через один и тот же контактор.

Практические советы

• Перед монтажом убедитесь, что контактор установлен правильно - блокировка OptiStart K-FX-5001 должна идеально совпадать с пазами на боковой стенке модели F-09…F-38;
• Проверьте, чтобы винты были затянуты равномерно - перекос вызывает заклинивание рычагов и снижает надежность;
• При использовании в многоконтакторных схемах - каждая пара реверсивных контакторов нуждается в собственной блокировке; не используйте одну OptiStart K-FX-5001 для нескольких контакторов;
• При обслуживании всегда отключайте питание - даже при отключенном контакторе механическая блокировка остаётся под напряжением в цепях управления через свои НЗ контакты.
