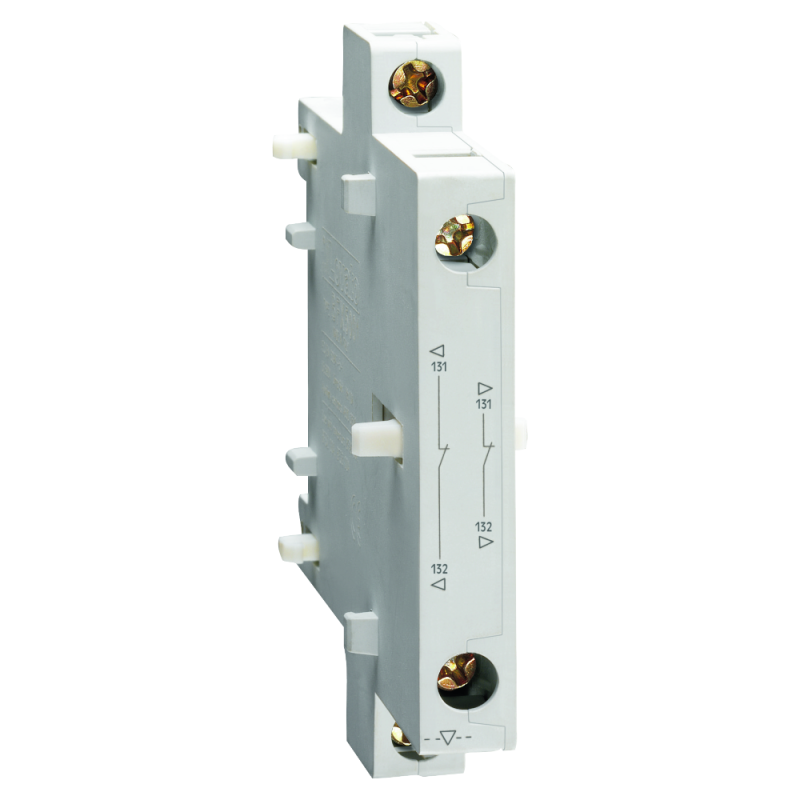

Блокировка OptiStart K-FX-5301 электромеханическая боковая для (A)F-40..(A)F-94 КЭАЗ 335366

Электромеханическая блокировка боковая OptiStart K-FX-5301 от КЭАЗ предназначена для предотвращения одновременного включения двух противофазных контакторов в реверсивной схеме управления электродвигателями. Устройство устанавливается на контакторы серии OptiStart K и обеспечивает безопасную работу в системах с переключением направления вращения.

Назначение и область применения

OptiStart K-FX-5301 используется исключительно для механической блокировки пары реверсивных контакторов серии OptiStart K. Предотвращает случайное одновременное замыкание цепей прямого и обратного вращения двигателя, что снижает риск короткого замыкания между фазами. Подходит для установки в распределительных щитах, где применяются системы управления насосами, вентиляторами, лифтами, кранами, станками и АВР.

Технические характеристики

• Тип устройства: механическая блокировка (не содержит электронных компонентов)
• Номинальное напряжение: до 690 В - совместима с контактными группами высокого напряжения
• Номинальный ток: 10 А - рассчитана на нагрузки, соответствующие малым и средним мощностям двигателей
• Количество нормально замкнутых контактов: 2 - используются для сигнализации состояния блокировки в цепях управления
• Степень защиты: IP20 - защищена от доступа пальцев и крупных предметов, но не герметична; требуется установка внутри закрытого шкафа
• Количество полюсов: 0 - устройство не коммутирует силовые цепи, работает только как механический интерблок
• Метод монтажа: винтовое соединение - фиксируется болтами на боковой поверхности контакторов OptiStart K

Совместимость и монтаж

OptiStart K-FX-5301 совместима только с контакторами серии OptiStart K моделей AF-40…AF-94. Не подходит для других брендов или серий. Монтаж выполняется после установки двух контакторов рядом друг с другом. Блокировка крепится через два винта на боковых поверхностях контакторов - требуется точное выравнивание корпусов. После установки проверьте свободное перемещение рычагов: они должны жестко препятствовать включению обоих контакторов одновременно, но легко откатываться при активации одного из них.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электромеханических блокировок в соответствии с ГОСТ Р 50030.4.1 и IEC 60947-4-1. Отсутствие открытых токоведущих частей и наличие механической связи обеспечивают надежную защиту от ошибочного включения. Однако, поскольку степень защиты IP20, использование вне электрического шкафа запрещено.

Преимущества

• Не требует внешнего питания - работает purely механически, без риска отказа из-за потери напряжения
• Высокая надежность - отсутствие электроники снижает вероятность выхода из строя
• Интеграция с системой OptiStart K - совпадение форм-фактора и крепежа обеспечивает легкую сборку
• Две НЗ-контакта позволяют использовать сигнал блокировки в цепях управления или аварийной сигнализации

Ограничения применения

• Поддерживается только для контакторов OptiStart K AF-40…AF-94 - несовместима с другими моделями КЭАЗ или конкурентов
• Не предназначена для работы во влажных, пыльных или взрывоопасных средах - IP20 недостаточно для таких условий
• Не обеспечивает электрическую блокировку - обязательно нужна также электрическая блокировка через контакты в цепи управления
• Не рекомендуется применять в условиях постоянных вибраций без дополнительной фиксации - возможно ослабление винтового крепления

Примеры использования

• Лифты - предотвращает одновременный запуск подъёма и спуска
• Краны и домкраты - гарантирует безопасное переключение направления движения
• Циркулярные и фрезерные станки - исключает опасное реверсирование при работающем двигателе
• Системы АВР - блокирует одновременное подключение основного и резервного источника через контакторы

Практические советы

• Перед установкой убедитесь, что контакторы установлены на одной плоскости и имеют одинаковый уровень - иначе блокировка будет работать некорректно
• Проверяйте затяжку винтов регулярно - особенно в условиях вибрации
• Используйте OptiStart K-FX-5301 вместе с электрической блокировкой через контакты контакторов - механическая защита дополняет, но не заменяет электрическую
• Не используйте устройство в качестве единственной защиты - всегда соблюдайте принцип двойной блокировки (механическая + электрическая)
• При замене контактора - сохраните оригинальную блокировку OptiStart K-FX-5301, она не требует переустановки при замене аналогичной модели
