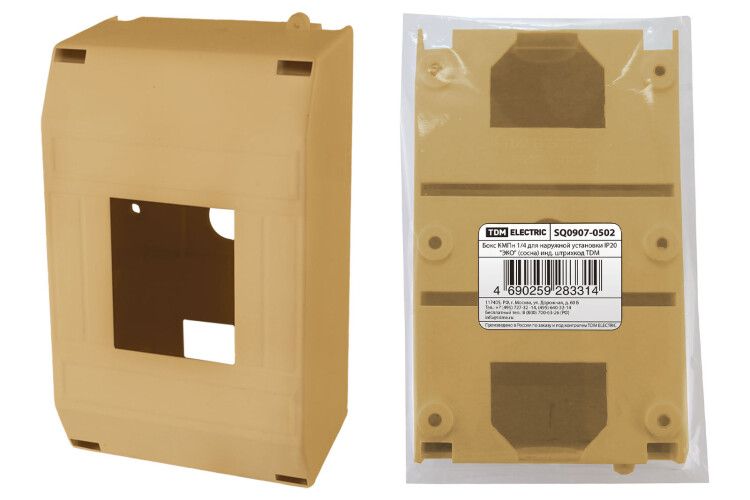

Бокс пластиковый навесной КМПн 1/4 для наружной установки IP20 "ЭКО" (сосна) инд. штрихкод, (ВхШхГ) 217х245х421мм | SQ0907-0502 TDM

Бокс КМПн 1/4 для наружной установки IP20 (сосна) с индивидуальным штрихкодом от TDM ELECTRIC - это компактный пластиковый корпус с имитацией дерева, предназначенный для открытой установки модульной аппаратуры на улице или в помещениях с повышенной влажностью. Артикул sq0907-0502 обеспечивает удобство учёта за счёт индивидуального штрихкода.

Назначение и область применения

Бокс КМПн 1/4 для наружной установки IP20 (сосна) с индивидуальным штрихкодом используется для размещения модульных электротехнических устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов стандарта 17,5 мм на DIN-рейку. Подходит для наружной установки на фасадах зданий, в подъездах, на дачах, в котельных и других местах, где требуется защита оборудования от механических повреждений и случайного доступа, но не требуются высокие степени герметичности.

Технические характеристики

• Степень защиты: IP20 - защита от предметов более 12 мм, но не от воды и пыли; не предназначен для работы под дождём или в условиях постоянной влаги
• Модульная ширина: 4 модуля (70 мм) - позволяет установить до четырёх стандартных модульных устройств
• Внутренняя глубина: 57 мм - достаточна для большинства однополюсных и двухполюсных автоматов, но недостаточна для габаритных устройств типа трёхфазных УЗО с токоограничителями
• Материал корпуса: полистирол - лёгкий, ударопрочный, устойчивый к перепадам температур, но не рекомендован для длительного воздействия УФ-излучения
• Цвет: имитация сосны, RAL 5050 - светло-серый с деревянным эффектом, подходит для эстетичного сочетания с фасадами
• DIN-рейка: встроена - позволяет легко крепить устройства без дополнительных крепёжных элементов
• Количество рядов: один - моноблок, без возможности расширения вверх или вниз
• Тип передней панели: с прорезью - обеспечивает доступ к кнопкам и индикаторам устройств
• Количество дверей: 0 - корпус открытый, без крышки
• Способ монтажа: открытая установка - крепится на стену через отверстия в боковых стенках
• Индивидуальный штрихкод: есть - уникальный код для учёта и управления запасами

Совместимость и монтаж

Бокс КМПн 1/4 совместим со всеми стандартными модульными устройствами шириной 17,5 мм. Для монтажа используйте саморезы M4–M5, предварительно просверлив отверстия в боковых стенках корпуса. Глубина 57 мм ограничивает использование крупных устройств - например, трёхфазных УЗО с функцией перегрузки. Перед установкой проверьте габариты всех планируемых приборов. Монтаж допускается только на вертикальные поверхности, исключающие скапливание влаги внутри корпуса.

Безопасность и стандарты

Корпус соответствует требованиям к изоляционным материалам для электротехнических изделий. Отсутствие двери и степень защиты IP20 делают его непригодным для помещений с риском попадания воды или пыли. Возможность опломбирования реализуется через специальные места на боковых стенках - можно использовать металлические или пластиковые пломбы для контроля доступа. Несоблюдение условий эксплуатации может привести к поражению током или выходу из строя установленного оборудования.

Преимущества

• Встроенная DIN-рейка снижает время сборки и исключает необходимость дополнительного крепления
• Индивидуальный штрихкод упрощает учёт и управление оборудованием в больших объектах
• Эстетичный внешний вид (имитация сосны) позволяет интегрировать бокс в архитектурные решения без визуального диссонанса
• Лёгкий вес и простота монтажа позволяют устанавливать корпус даже без профессионального инструмента
• Поддержка опломбировки - минимизирует риск несанкционированного вмешательства

Ограничения применения

• Не применяется во влажных, сырых или outdoor-условиях - IP20 не защищает от влаги
• Нельзя использовать для установки устройств глубже 57 мм - возможен контакт с задней стенкой и перегрев
• Полистирол теряет прочность при температурах ниже –20C и выше +60C - не подходит для экстремальных климатических зон
• Отсутствие двери увеличивает риск травмы при работе под напряжением - применение возможно только после отключения питания
• Не предназначен для многомодульных систем - нельзя комбинировать несколько корпусов в одну цепочку

Примеры использования

• Установка УЗО и автоматов на фасаде частного дома для защиты входящего кабеля
• Размещение реле времени и контакторов на уличном щите системы освещения парковой территории
• Монтаж группы автоматов в подъездном щитке многоэтажного жилого дома
• Временная установка оборудования на стройплощадке для временного энергообеспечения

Практические советы

• Перед монтажом обязательно отключите питание - корпус не имеет защитной двери
• Проверьте, что все провода имеют достаточную длину для вывода через нижние или боковые отверстия - не перегибайте кабели
• Для долговечности не устанавливайте бокс на солнечной стороне здания - полистирол со временем выцветает
• Используйте только сертифицированные пломбы, чтобы сохранить возможность проведения инспекций
• При замене оборудования убедитесь, что новое устройство поместится в 57 мм глубины - сверьтесь с техпаспортом
