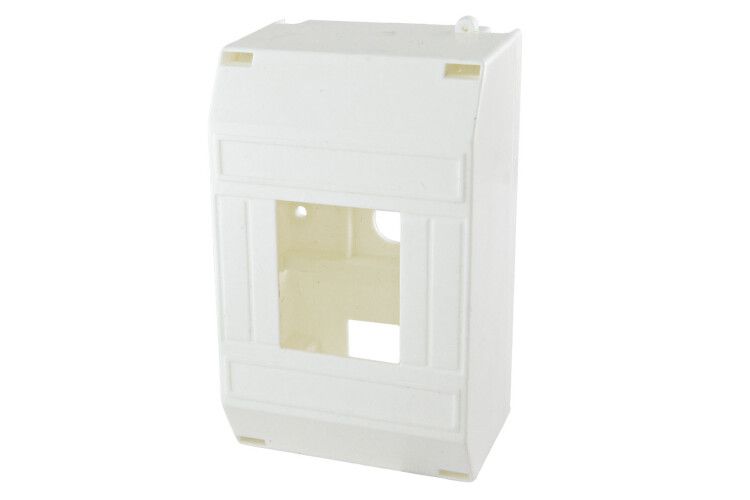

Бокс пластиковый навесной КМПн 1/4 для наружной установки IP20, (ВхШхГ) 246х411х543мм | SQ0907-0102 TDM

Бокс пластиковый навесной КМПн 1/4 для наружной установки IP20 от TDM ELECTRIC (артикул sq0907-0102) предназначен для защиты модульной аппаратуры в условиях открытой установки - например, на фасадах зданий или в наружных щитах. Корпус из полистирола обеспечивает устойчивость к внешним воздействиям, а наличие DIN-рейки позволяет легко монтировать автоматические выключатели и УЗО.

Назначение и область применения

Бокс КМПн 1/4 используется для размещения модульной электротехнической аппаратуры: автоматических выключателей, устройств защитного отключения (УЗО), реле времени, счетчиков и других устройств стандарта 18 мм. Подходит для наружной установки в местах, где требуется защита от пыли и случайного контакта, но не требуются высокие степени герметизации. Часто применяется в жилых домах, дачах, объектах коммунального хозяйства и на промышленных площадках для группового учета или распределения энергии.

Технические характеристики

• Размеры (В×Ш×Г): 246 × 411 × 543 мм
• Внутренняя глубина: 57 мм
• Количество модульных мест: 4 (соответствует 4×18 мм = 72 мм ширине модулей)
• DIN-рейка: встроена, стандартная, для крепления модульных устройств
• Материал корпуса: полистирол - прочный, устойчивый к ультрафиолету и перепадам температур
• Степень защиты: IP20 - защита от предметов более 12 мм и ограниченный контакт с пальцами; не защищает от воды
• Цвет: белый (RAL 9003)
• Передняя панель: с вырезами - для вывода проводов и кнопок управления
• Способ монтажа: навесной, на стену
• Количество дверей: 0 - корпус открытый, без крышки
• Тип закрытия: отсутствует - доступ внутрь постоянный

Совместимость и монтаж

Бокс КМПн 1/4 совместим со всеми стандартными модульными устройствами шириной 18 мм. DIN-рейка уже установленная - достаточно зафиксировать устройства на ней. Для монтажа используются предварительно подготовленные отверстия в задней стенке корпуса. Крепится на стену с помощью дюбелей или саморезов - рекомендуется использовать крепеж, соответствующий типу основания (бетон, кирпич, деревянная обрешётка). Обратите внимание: внутренняя глубина всего 57 мм - не подходят крупные устройства с выпирающими элементами (например, некоторые модели УЗО с тяжелыми механизмами или большие термореле).

Безопасность и стандарты

Изделие соответствует требованиям к материалам для электротехнических коробок: полистирол не поддерживает горение, имеет хорошую электрическую изоляцию. Степень защиты IP20 исключает прямой контакт с токоведущими частями, но не предназначено для работы во влажной среде или под дождём. Применение вне помещений допустимо только при условии, что бокс расположен под навесом или в защищённом месте - прямое попадание осадков недопустимо.

Преимущества

• Встроенная DIN-рейка снижает время сборки и исключает необходимость её установки
• Высокая механическая прочность корпуса из полистирола - устойчив к ударным нагрузкам
• Форма и размеры позволяют разместить до четырёх стандартных модулей - компактно и эффективно
• Белый цвет (RAL 9003) хорошо сочетается с большинством архитектурных решений
• Открытая конструкция с вырезами упрощает прокладку и обслуживание проводов

Ограничения применения

• Не подходит для установки в помещениях с повышенной влажностью, на улице под открытым небом или в местах, где возможен контакт с водой - степень защиты IP20 не обеспечивает гидроизоляцию
• Внутренняя глубина 57 мм не позволяет установить устройства с большой глубиной (например, некоторые старые модели УЗО или преобразователи частоты)
• Отсутствие двери и замка делает невозможным полноценную опломбировку - хотя производитель указывает возможность опломбировки, в данном исполнении (без двери) она реализуется лишь через герметизацию входов кабелей, а не запечатывание самого корпуса
• Не рассчитан на установку мощных устройств с активным теплоотводом - внутри нет вентиляционных каналов

Примеры использования

• На фасаде многоквартирного дома - для размещения вводного автомата и УЗО группы этажа
• На даче - распределительный бокс для света, розеток и насоса
• На территории предприятия - группа автоматов для питания конвейера или освещения двора
• В подъезде - распределительный щиток счётчиков и аварийного отключения

Практические советы

• При монтаже используйте кабельные вводы с уплотнителями - даже при IP20 важно минимизировать попадание пыли и влаги через отверстия
• Проверьте глубину ваших устройств перед покупкой - если они выходят за 57 мм, выбирайте другой корпус
• Для долговечности в условиях солнца и перепадов температур убедитесь, что бокс установлен так, чтобы не нагревался прямо на солнце - лучше под навесом
• При использовании в общественных местах - рассмотрите возможность установки дополнительного металлического кожуха или решётки для защиты от повреждений
• Артикул sq0907-0102 - это конкретная модель Бокса КМПн 1/4 от TDM ELECTRIC. Аналоги могут отличаться по глубине, расположению креплений или качеству материала - сверьте размеры перед заменой
