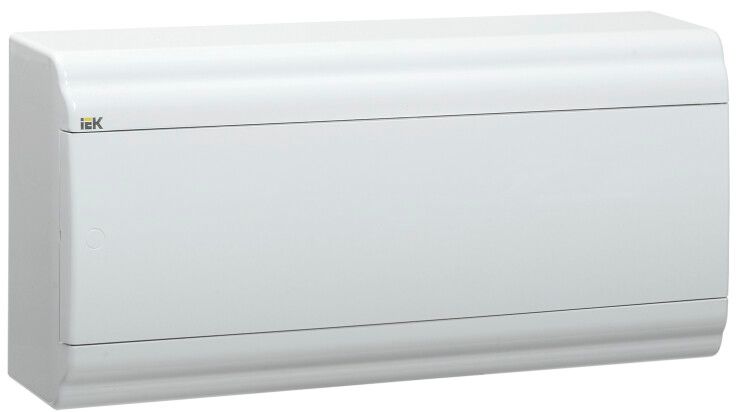

Корпус пластиковый навесной на 18 модулей ЩРН-П-18 IP41 (190х398х100мм) PRIME белая дверь | MKP82-N-18-WD-41-10 IEK

Бокс ЩРН-П-18 модулей навесной пластиковый с белой дверью IP41 от IEK (ИЭК), артикул mkp82-n-18-wd-41-10, предназначен для компактной и безопасной установки модульных аппаратов в распределительных щитах открытой установки. Корпус из АБС-пластика обеспечивает надежную защиту от внешних воздействий и легко интегрируется в бытовые и коммерческие объекты.

Назначение и область применения

Бокс ЩРН-П-18 модулей навесной пластиковый с белой дверью IP41 используется для монтажа модульных устройств в осветительных и слаботочных сетях. Подходит для установки автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других устройств шириной 17,5 мм на одну DIN-рейку. Применяется в жилых домах, офисах, торговых центрах, производственных помещениях с невысокими требованиями к защите от воды и механическому воздействию.

Технические характеристики

• Количество модулей: 18 (соответствует 18×17,5 мм = 315 мм по ширине)
• Количество рядов: 1 (односторонняя установка)
• Наличие DIN-рейки: да (стандартная рейка 35 мм)
• Материал корпуса: АБС-пластик (ударопрочный, не поддерживающий горение)
• Степень защиты: IP41 — защита от твердых частиц >1 мм и вертикально падающих капель воды
• Номинальное напряжение: 400 В
• Цвет: 9016 RAL (белый матовый)
• Тип крышки: закрытого типа (герметичная фиксация с замком)
• Диапазон рабочих температур: от -25 °C до +85 °C
• Климатическое исполнение: УХЛ3 (для помещений с умеренным и холодным климатом, без прямого контакта с агрессивными средами)
• Срок службы: 25 лет (при соблюдении условий эксплуатации)
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Бокс ЩРН-П-18 модулей навесной пластиковый с белой дверью IP41 рассчитан на навесной монтаж с помощью кронштейнов, предусмотренных в задней стенке. Для установки требуется минимум инструментов: шуруповерт, уровень, сверло по бетону или дереву. Крепление выполняется на стену из бетона, кирпича или древесины. Габариты корпуса позволяют разместить все типовые модули 18-модульного формата без перегрузки. Комплектность некомплектная — крепления и DIN-рейка входят в состав, но провода, зажимы и устройства не входят.

Безопасность и стандарты

Корпус соответствует требованиям ТУ 27.90.33-003-83135016-2017 и имеет степень защиты IP41, что исключает доступ к токоведущим частям при случайном прикосновении пальцами или инструментами диаметром более 1 мм. Материал АБС-пластика не распространяет пламя и устойчив к деформации при нагреве до +85 °C. Напряжение 400 В позволяет использовать бокс в трехфазных сетях 230/400 В. Не рекомендуется применение во взрывоопасных зонах, сырых помещениях без дополнительной защиты и на улице.

Преимущества

• Удобная компоновка: один ряд модулей упрощает обслуживание и диагностику
• Высокая прочность корпуса из АБС-пластика — устойчив к ударным нагрузкам
• Чистый эстетичный вид: белый цвет (RAL 9016) хорошо сочетается с любым интерьером
• Широкий температурный диапазон — работает в неотапливаемых помещениях зимой
• Серия PRIME от IEK — стандартизированные решения с проверенной совместимостью между компонентами

Ограничения применения

• Не подходит для установки вне помещений — IP41 не защищает от дождя, брызг и пылевых потоков
• Не допускается использование в местах с постоянным попаданием жидкости (ванна, баня, подвалы с высокой влажностью)
• Ограниченная емкость: 18 модулей — недостаточно для крупных распределительных щитов с множеством УЗО и автоматов
• Некомплектный состав: требует самостоятельного приобретения клеммников, заземляющих шин, кабельных вводов

Примеры использования

• Щиток освещения в квартире — управление светом в комнатах через таймеры и диммеры
• Распределительный щит на этаже многоквартирного дома — установка УЗО и автоматов для групп розеток
• Контроль освещения в офисе — управление светом по графику с использованием реле времени
• Подключение оборудования в кладовой, гараже, подсобке — где нужна базовая защита от перегрузок

Практические советы

• Перед монтажом проверьте, что суммарная ширина всех модулей не превышает 315 мм — 18 модулей уже полностью заполняют корпус
• Для удобства обслуживания используйте маркировочные этикетки на каждом автомате — корпус не имеет внутреннего пространства для подписей
• При установке в сыром месте (например, в подвале) дополнительно герметизируйте входы кабелей силиконовым уплотнителем
• Не затягивайте болты крепления слишком сильно — АБС-пластик может треснуть
• Если вам нужны больше модулей — выбирайте двухрядные модели серии PRIME, такие как ЩРН-П-36
