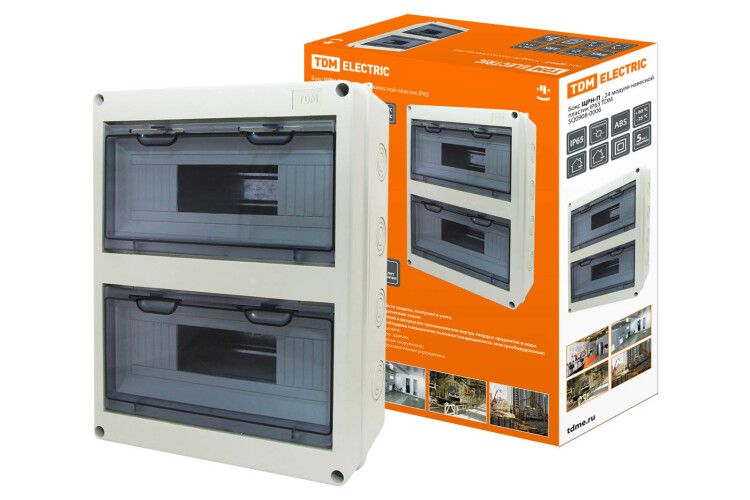

Бокс пластиковый навесной ЩРН-П-24 модулей IP65 | SQ0908-0006 TDM

Бокс навесной пластиковый ЩРН-П-24 модулей IP65 от TDM ELECTRIC - это герметичный корпус для установки распределительных устройств в условиях повышенной влажности, пыли и перепадов температур. Подходит для наружного и внутреннего монтажа в бытовых, промышленных и сельскохозяйственных объектах.

Назначение и область применения

ЩРН-П-24 модулей IP65 предназначен для защиты электрооборудования - автоматических выключателей, УЗО, контакторов, счетчиков и других модульных устройств. Корпус обеспечивает надежную изоляцию от внешних воздействий, что делает его идеальным для установки там, где обычные щиты не подходят.

• Гаражные кооперативы и частные дома
• Жилые массивы сельской местности и коттеджные поселки
• Объекты образования, здравоохранения и административные здания
• Производственные цеха, склады, офисы
• Агропромышленные объекты: теплицы, парники, животноводческие фермы

Технические характеристики

• Материал корпуса: самозатухающий поликарбонат (UL94 V-0)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Количество модулей: 24 (стандартная ширина DIN-рейки)
• Тип крепления: навесной, с возможностью монтажа на стену
• Цвет: серый (RAL 7035)
• Температурный диапазон эксплуатации: от -25C до +50C

Совместимость и монтаж

ЩРН-П-24 модулей IP65 совместим со всеми типовыми модульными устройствами, устанавливаемыми на DIN-рейку 35 мм. Для монтажа используются предварительно подготовленные отверстия в задней стенке корпуса. Крышка фиксируется на двух точечных защелках с ключом, обеспечивающим плотное прилегание.

• Посадочные отверстия под кабели: 4 шт. с резиновыми вставками (диаметр до 16 мм)
• Установка на стену: через кронштейны, входящие в комплект
• Не требует специальных инструментов - достаточно отвертки и плоскогубцев

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ IEC 62208 и EN 61439-1. Материал корпуса устойчив к ультрафиолету и химически агрессивным средам, что гарантирует долговечность даже при длительной эксплуатации на открытом воздухе.

Преимущества

• Высокая степень защиты IP65 позволяет использовать бокс вне помещений без дополнительных кожухов
• Пластиковая конструкция исключает коррозию - важное преимущество в сырых средах (например, в теплицах)
• Легкий вес снижает нагрузку на стену и ускоряет монтаж
• Прозрачная крышка (при необходимости заказывается дополнительно) позволяет визуально контролировать состояние аппаратов

Ограничения применения

• Не предназначена для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Не рекомендуется для постоянного прямого попадания дождя - требуется навес или козырек
• Максимальная нагрузка на DIN-рейку - 24 модуля; превышение может вызвать деформацию корпуса
• Не подходит для высоких токов выше 100 А без учета теплоотвода - в таких случаях нужен металлический щит

Примеры использования

• Электрощит на фасаде частного дома для ввода и распределения сети
• Распределительный бокс в теплице для управления освещением и системой полива
• Шкаф на территории автостоянки для питания зарядных станций
• Внутренний щит в подвале сельского клуба, где высокая влажность

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для выхода через резиновые вставки - не допускайте их перегиба
• Используйте термостойкие провода (например, ПВС или NYM) при работе в условиях перепадов температур
• При установке на деревянную стену - обязательно используйте изолирующую прокладку между корпусом и поверхностью
• Для удобства обслуживания оставьте свободное место перед щитом минимум 60 см
• ЩРН-П-24 модулей IP65 от TDM ELECTRIC - один из немногих пластиковых решений, которые можно применять в регионах с суровым климатом без потери герметичности
