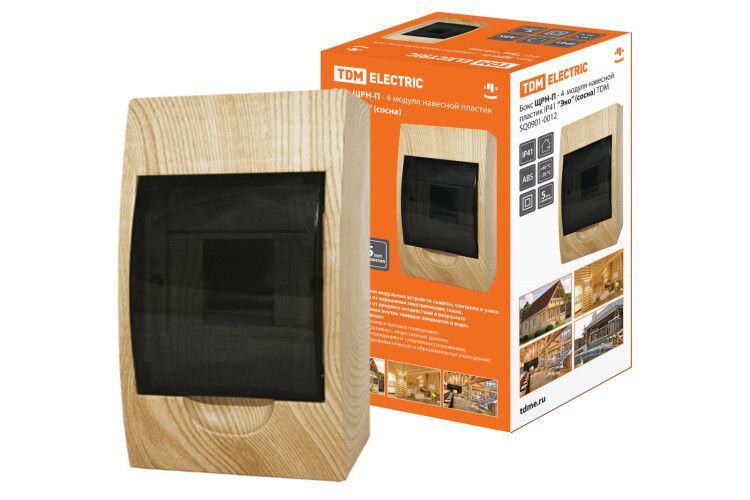

Бокс пластиковый навесной ЩРН-П-4модуля IP41 "Эко" (сосна) | SQ0901-0012 TDM

Бокс пластиковый навесной ЩРН-П-4 модуля IP41 Эко (сосна) от TDM ELECTRIC - компактный корпус из ударопрочного АБС-пластика с имитацией дерева, предназначенный для открытой установки внутренних распределительных устройств на 4 модуля. Подходит для монтажа автоматических выключателей, УЗО и других модульных элементов в бытовых, административных и производственных помещениях.

Назначение и область применения

ЩРН-П-4 модуля IP41 Эко (сосна) используется для размещения коммутационных аппаратов в условиях, где требуется защита от случайного прикосновения и капель воды. Применяется в жилых домах, коттеджах, школах, больницах, офисах и на объектах строительства. Особенно удобен там, где важна эстетика - например, в интерьерах с деревянным декором. Корпус не предназначен для наружной установки или помещений с высокой влажностью.

Технические характеристики

• Количество модулей: 4 (стандартная ширина DIN-рейки)
• Материал корпуса: АБС-пластик (ударопрочный, самозагасающий, устойчив к УФ-излучению)
• Степень защиты: IP41 - защита от твёрдых предметов больше 1 мм и вертикально падающих капель воды
• Внутренняя глубина: 90 мм
• Установочная глубина (с учётом крепления): 92 мм
• Конструкция: однорядный, с одной дверцей
• Тип крышки и передней панели: с прорезями для вывода проводов и доступа к клавишам
• Тип крепления: навесной, на стену
• Цвет: имитация сосны (деревянный оттенок)
• DIN-рейка: встроена, стандартная 35 мм

Совместимость и монтаж

ЩРН-П-4 модуля IP41 Эко (сосна) совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Для монтажа используются два кронштейна на задней стенке - достаточно просверлить отверстия под дюбеля в стене. Глубина корпуса позволяет разместить устройства до 80 мм в высоту. Кабели заводятся через прорези в крышке и боковой части - не требуют дополнительных вводов. Не рекомендуется использовать в местах с риском механического повреждения - корпус пластиковый, хотя и прочный.

Безопасность и стандарты

Изготовлен из самозагасающего АБС-пластика, соответствует требованиям безопасности к материалам для электроустановок. Степень защиты IP41 обеспечивает базовую безопасность в сухих и слегка запылённых помещениях. Соответствует ГОСТ Р 50030.2 и IEC 60670-1 для корпусов распределительных устройств. Не имеет сертификата для взрывоопасных зон.

Преимущества

• Эстетичный внешний вид - цвет «сосна» гармонирует с интерьерами, не требует дополнительной отделки
• Лёгкий вес и простота монтажа - можно установить даже без опыта
• Защита от пыли и капель воды - подходит для большинства внутренних условий
• Устойчивость к УФ-излучению - не желтеет и не теряет цвет при освещении
• Встроенная DIN-рейка - не нуждается в дополнительном креплении

Ограничения применения

ЩРН-П-4 модуля IP41 Эko (сосна) нельзя применять:

• На улице - степень защиты IP41 недостаточна для дождя или ветра
• В сырых помещениях - банях, подвалах, прачечных - возможна коррозия контактов
• В местах с частыми ударами или вибрацией - пластик не выдержит серьёзных нагрузок
• Для установки более чем 4 модулей - перегрузка вызовет перегрев и затруднит обслуживание

Примеры использования

• Распределительный щиток в квартире - для автомата ввода, УЗО и группы розеток
• Общедомовая коробка в коттедже - для управления светом и розетками на этаже
• Шкафчик в классе или кабинете - для питания проектора, компьютера, зарядных устройств
• Временная установка на стройплощадке - для временного питания инструментов

Практические советы

• Перед монтажом проверьте, что глубина стены (92 мм) достаточна - особенно если есть теплоизоляция или гипсокартон
• Не используйте металлические дюбеля слишком длинные - они могут задеть внутренние провода
• При прокладке кабелей через прорези используйте резиновые вставки - предотвращают перетирание изоляции
• Часто забывают, что IP41 не защищает от брызг сбоку - не располагайте корпус рядом с раковиной или мойкой
• ЩРН-П-4 модуля IP41 Эко (сосна) легко моется влажной тряпкой - не применяйте растворители и абразивы
