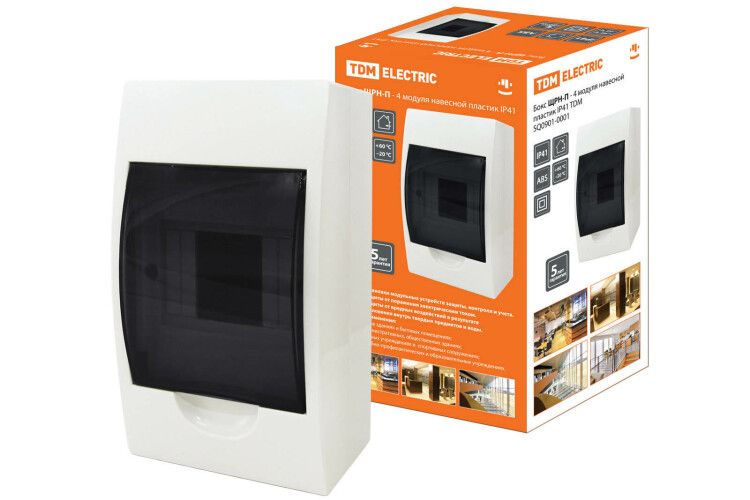

Бокс навесной пластиковый ЩРН-П-4 модуля, степень защиты IP41 от бренда TDM ELECTRIC (артикул sq0901-0001) предназначен для компактного монтажа автоматических выключателей, УЗО и других модульных устройств в условиях внутренней установки. Корпус из ударопрочного ABS-пластика обеспечивает надежную защиту оборудования при открытой эксплуатации.

Назначение и область применения

Бокс навесной пластиковый ЩРН-П-4 модуля, степень защиты IP41 используется для сборки распределительных щитов малой мощности там, где не требуется высокая степень герметичности. Подходит для установки в сухих помещениях с минимальным риском попадания воды или пыли.

• Жилые дома и квартиры
• Коттеджные поселки
• Офисы, учебные и медицинские учреждения
• Производственные цеха с контролируемой средой
• Объекты строительства на этапе отделочных работ

Технические характеристики

• Количество модулей: 4 (стандартный шаг 17,5 мм)
• Глубина внутри корпуса: 87 мм - позволяет разместить устройства до 4 модулей с учетом проводки
• Материал корпуса: АБС-пластик - ударопрочный, самозагасающий, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды
• Цвет: белый (RAL 9010)
• Тип крышки: одна дверца с прорезями для доступа к клавишам и индикации
• Наличие DIN-рейки: да - стандартная 35 мм рейка уже смонтирована внутри
• Способ монтажа: открытая установка - крепление на стену через отверстия в задней стенке

Совместимость и монтаж

ЩРН-П-4 модуля совместим со всеми стандартными модульными аппаратами: автоматическими выключателями, УЗО, реле напряжения, счетчиками и т.д. шириной до 17,5 мм на модуль. Для монтажа используйте два самореза (не входят в комплект) через предварительно подготовленные отверстия в задней стенке корпуса. Глубина 87 мм достаточна для прокладки проводов с запасом - рекомендуется оставлять минимум 15–20 мм свободного пространства для изгибов.

Безопасность и стандарты

Корпус выполнен из самозагасающего АБС-пластика, соответствует требованиям безопасности к материалам для электроустановок. Степень защиты IP41 соответствует ГОСТ 14254 - обеспечивает защиту от случайного контакта с токоведущими частями и от крупной пыли. Не предназначена для установки во влажных зонах, на улице или в помещениях с повышенной влажностью.

Преимущества

• Ударопрочность материала снижает риск повреждений при транспортировке и монтаже
• Устойчивость к УФ-излучению сохраняет цвет и прочность при длительном воздействии света
• Простая конструкция с одной дверью ускоряет обслуживание и проверку
• Встроенные крепления позволяют фиксировать корпус без дополнительных элементов
• Белый цвет (RAL 9010) хорошо сочетается с интерьерами помещений

Ограничения применения

Бокс навесной пластиковый ЩРН-П-4 модуля, степень защиты IP41 нельзя использовать:

• На улице или в неотапливаемых помещениях с перепадами температур
• В помещениях с постоянной влажностью выше 70% (ванная, кухня, подвал)
• В местах с возможностью попадания струй воды, брызг или химически активных веществ
• Как основной щит для многоквартирных домов - недостаточно места для большого числа модулей

Примеры использования

• Распределительный щиток на этаже в жилом доме - для групп освещения и розеток
• Локальный щит управления в офисе - питание компьютеров, принтеров, серверов
• Электрооборудование в классе школы - для питания розеток и выключателей
• Временный щит на стройплощадке - для временного питания инструментов и освещения

Практические советы

• Перед монтажом проверьте, что все модульные устройства поместятся в 4 модуля - не забудьте про необходимость места для коммутации
• Используйте кабельные вводы с уплотнителями (например, 12–16 мм) для вывода проводов - они не входят в комплект
• Не затягивайте крепеж слишком сильно - АБС-пластик легко деформируется
• Для удобства обслуживания размещайте часто используемые автоматы (например, УЗО) в первых двух модулях
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже –10 C - материал теряет эластичность
