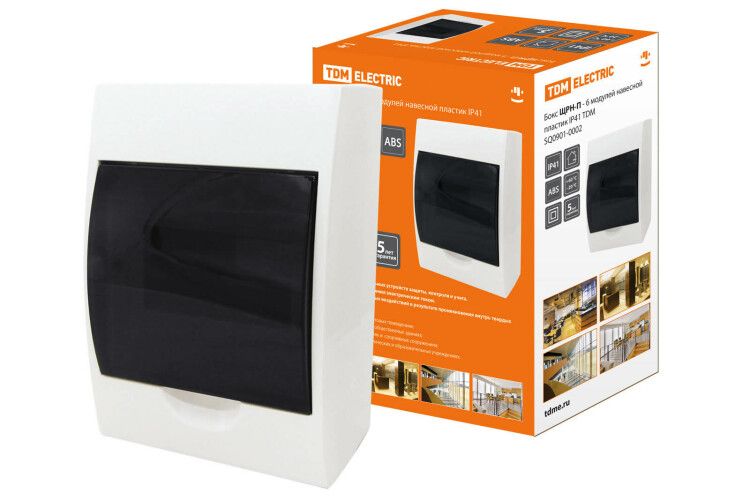

Бокс пластиковый навесной ЩРН-П-6модулей IP41 | SQ0901-0002 TDM

Бокс навесной пластиковый ЩРН-П-6 модулей IP41 от TDM ELECTRIC - компактный корпус из ударопрочного ABS-пластика для монтажа распределительных устройств на стене. Подходит для слаботочных и силовых цепей в бытовых, административных и производственных условиях.

Назначение и область применения

ЩРН-П-6 модулей IP41 предназначен для внутреннего монтажа автоматических выключателей, УЗО, реле и других модульных устройств в помещениях с невысокими требованиями к защите от внешних воздействий. Корпус используется там, где нужна надёжная фиксация оборудования, но нет необходимости в герметичном исполнении.

• Жилые дома и сельские застройки
• Коттеджные поселки
• Офисы, школы, больницы
• Производственные помещения с контролируемой средой
• Объекты строительства и инфраструктуры на этапе отделки

Технические характеристики

• Количество модулей: 6 (стандартная ширина DIN-рейки)
• Глубина внутри корпуса: 90 мм - позволяет разместить устройства с высоким профилем, включая некоторые модели УЗО и автоматов с функциональными кнопками
• Материал корпуса: АБС-пластик - ударопрочный, не поддерживает горение, устойчив к УФ-излучению
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Количество дверей: одна, с возможностью запирания (тип закрытия - прочее, без замка)
• Передняя панель и крышка: с прорезями для вывода проводов и доступа к клавишам устройств
• Цвет: белый (RAL 9010)
• DIN-рейка: встроена, стандартная 35 мм
• Способ монтажа: открытая установка на стену

Совместимость и монтаж

ЩРН-П-6 модулей IP41 совместим со всеми стандартными модульными аппаратами шириной 17,5 мм на единицу (например, автоматы, УЗО, реле). Для монтажа требуется только сверление отверстий под крепёж и фиксация на стену саморезами. Глубина 90 мм обеспечивает свободный выход проводов без перегибов. Прорези в крышке позволяют выводить кабели без вскрытия корпуса - удобно при обслуживании.

Не рекомендуется использовать в местах с постоянным брызгами, повышенной влажностью или риском механического повреждения - степень защиты IP41 недостаточна для таких условий.

Безопасность и стандарты

Корпус изготовлен из самозатухающего АБС-пластика, соответствует требованиям безопасности к материалам для электроустановок. Соответствие нормам ГОСТ Р 50030.2 и IEC 60947-1 подтверждается сертификатами производителя TDM ELECTRIC. Напряжение эксплуатации - до 1000 В переменного тока.

Преимущества

• Ударопрочность АБС-пластика снижает риск повреждений при случайных контактах
• Устойчивость к УФ-излучению предотвращает пожелтение и хрупкость при длительном использовании в светлых помещениях
• Встроенная DIN-рейка исключает необходимость самостоятельной установки направляющей
• Прорези в крышке и передней панели ускоряют монтаж и последующую диагностику
• Белый цвет (RAL 9010) хорошо сочетается с интерьерами помещений

Ограничения применения

• Не применяется во влажных, сырых или outdoor-объектах - IP41 не защищает от брызг и струй воды
• Не подходит для взрывоопасных зон или помещений с агрессивными газами
• Отсутствует механизм запирания - не гарантирует защиту от несанкционированного доступа
• Ограниченная глубина (90 мм) не позволяет разместить крупногабаритные устройства типа многополюсных автоматов с дополнительными модулями

Примеры использования

• Электрощиток на этаже в многоэтажке для групп освещения и розеток
• Распределительный щит в офисе для питания компьютеров и оргтехники
• Автоматический щит в учебном классе для управления светом и вентиляцией
• Временный щит на стройплощадке до окончания отделки

Практические советы

• При выборе места монтажа учитывайте, что глубина корпуса - 90 мм; оставьте минимум 10–15 см свободного пространства перед ним для открывания дверцы
• Используйте кабельные вводы с уплотнителями, чтобы избежать попадания пыли через отверстия для проводов
• Для частого обслуживания выбирайте расположение на уровне глаз - так легче видеть индикацию и оперировать выключателями
• ЩРН-П-6 модулей IP41 от TDM ELECTRIC легко комбинируется с другими изделиями серии - можно собрать систему из нескольких корпусов при увеличении числа цепей
