Щит с монтажной панелью ЩМП- 70.50.21 (ЩМП-07) (ВхШхГ) 700х500х210 IP31 PROxima | mb22-07 EKF

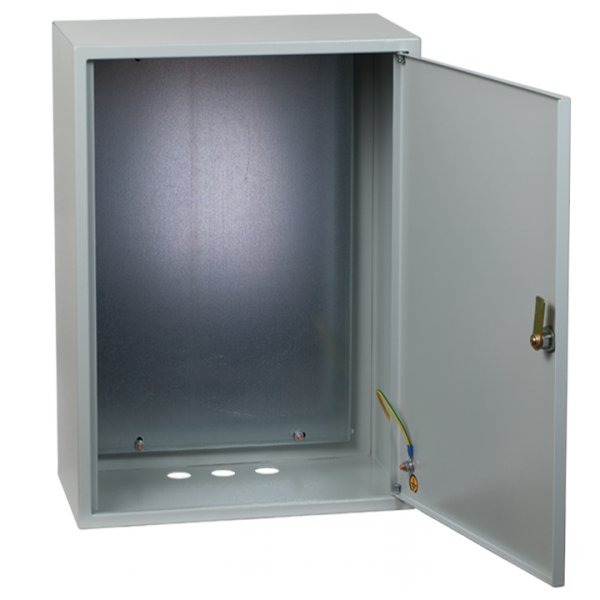

Щит с монтажной панелью ЩМП-700х500х210 (ЩМП-07) IP31 от бренда EKF серии PROxima - это прочный металлический корпус с установленной съёмной монтажной платой для компоновки автоматических выключателей, контакторов и другого силового оборудования. Подходит для открытой установки в помещениях с умеренным климатом, используется в системах управления и распределения электроэнергии на объектах промышленного и коммунального назначения.

Назначение и область применения

Щит с монтажной панелью ЩМП-700х500х210 (ЩМП-07) IP31 предназначен для внутренней установки электротехнического оборудования: автоматов, УЗО, реле, преобразователей частоты, клеммников и других устройств. Обеспечивает механическую защиту и организованную компоновку элементов. Применяется в системах управления технологическими процессами, на насосных станциях, в цехах, административных зданиях, ЖКХ и других объектах с закрытыми помещениями. Не предназначен для наружной установки или агрессивных сред.

Технические характеристики

• Размеры корпуса: 700×500×210 мм (Ш×В×Г)
• Монтажная глубина: 190 мм - позволяет размещать оборудование с глубокими креплениями
• Материал корпуса: сталь толщиной 1,2 мм, пластина - 1 мм
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикальных капель воды
• Номинальный ток: 630 А - допустимый ток через вводные устройства, не является предельным значением для всех модулей внутри
• Напряжение: 380 В - рассчитан на трёхфазные сети переменного тока
• Цвет: RAL 7035 (серый матовый)
• Покрытие: порошковая окраска + фосфатирование - повышает коррозионную стойкость
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Количество кабельных вводов: 3 - готовые отверстия под гильзы или вводы, требуют доработки под конкретный тип кабеля
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Щит с монтажной панелью ЩМП-700х500х210 (ЩМП-07) IP31 совместим с любым модульным оборудованием, устанавливаемым на DIN-рейку (35 мм) и с силовым оборудованием, крепящимся болтами. Монтажная панель съёмная - её можно демонтировать перед установкой компонентов, чтобы удобнее работать с проводами и креплениями. После сборки панель возвращается в корпус. Крепление корпуса - на стену с помощью анкеров или саморезов. Открытая установка исключает необходимость в нише. Для подключения кабелей используйте вводы подходящего диаметра - имеющиеся три отверстия требуют доработки под нужный тип ввода (например, кабельный ввод IP54/65).

Безопасность и стандарты

Корпус выполнен из стали, соответствующей ГОСТ 1050-88, имеет класс защиты I - обязательное заземление через контактную площадку на корпусе. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям. Щит с монтажной панелью ЩМП-700х500х210 (ЩМП-07) IP31 рекомендован для использования в системах молниезащиты - корпус способен выполнять функцию эквипотенциального соединения. Соответствует требованиям ТУ 3434-001-96504521-2007.

Преимущества

• Съёмная монтажная панель ускоряет сборку и снижает риск повреждений при работе
• Высокая жёсткость корпуса за счёт сварной конструкции - минимизирует деформацию при нагрузках
• Порошковое покрытие и фосфатирование обеспечивают долговечность даже в условиях повышенной влажности
• Наличие замка - возможность запирания для доступа персонала
• Произведён в России - материалы и сборка соответствуют отечественным стандартам качества

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP31 недостаточна для дождя, снега или пылевых условий
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Номинальный ток 630 А относится к вводному устройству; внутренние автоматы должны выбираться согласно нагрузкам
• Комплектация некомплектная - в комплекте только корпус, панель и дверца; оборудование, кабели, клеммы, вводы - приобретаются отдельно
• Требуется заземление - отсутствие заземляющего провода делает использование опасным

Примеры использования

• Электрощит управления конвейерной линией в пищевом цехе
• Распределительный щит в подвале многоэтажного дома
• Пункт питания насосной группы на очистных сооружениях
• Автоматизация системы вентиляции в офисном здании
• Центральный щит освещения в складском комплексе

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования - глубина 190 мм должна быть достаточной для ваших устройств
• Используйте кабельные вводы с уплотнителем (например, IP65) вместо стандартных отверстий, если требуется более высокая защита
• Обязательно проведите заземление корпуса через специальную клемму - это требование безопасности
• При установке в местах с возможностью попадания влаги (цеха, подвалы) дополнительно контролируйте уровень влажности - IP31 не гарантирует защиту от брызг
• Для быстрой сборки снимите монтажную панель, соберите всё на ней, затем установите в корпус
• Артикул mb22-07 - единственный в линейке PROxima с такими размерами и IP31; другие модели имеют иные габариты или защиту
