Кабель ААБл-1 4х240

ААБл-1 4х240  - кабель силовой с 4 алюминиевыми жилами, сечением 240 миллиметров квадратных, в бумажной пропитанной изоляции, оболочке из алюминия и броне из стальных лент.

Расшифровка маркировки ААБл-1 4х240

А - жила из алюминия.
А - Алюминиевая оболочка.
Б - броня из двух стальных лент.
л - лавсановая лента в составе подушки.
1 - кабель рассчитан на напряжение 1000 Вольт.
4 - количество жил.
240 - сечение жил в квадратных миллиметрах.
ож, ок - монолитное исполнение жилы.
мж, мк, мс - многопроволочное исполнение жилы.

Технические характеристики кабеля ААБл-1 4х240

Относительная влажность воздуха при эксплуатации кабеля ААБл-1 4х240  не должна превышать 98%.
Рабочая температура жилы - 60 градусов.
Максимальная температура жилы в режиме перегрузки - 80 градусов.
Номинальное переменное напряжение - 1000 Вольт.
Номинальное постоянное напряжение 2500 Вольт.
Минимальная температура при монтаже - 0 градусов.

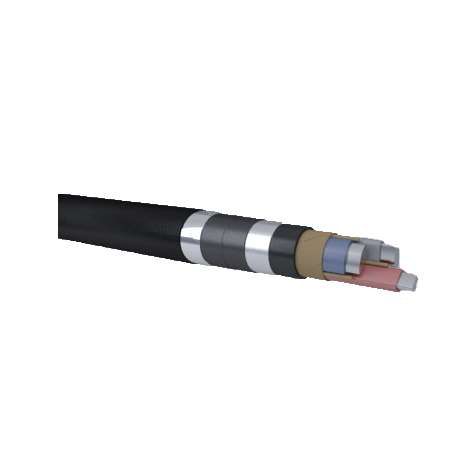

Конструкция кабеля ААБл-1 4х240

1) Жила - алюминиевая, однопроволочная или многопроволочная.
2) Изоляция - бумажная, пропитанная вязким изоляционным составом.
3) Заполнение - из бумажных жгутов.
4) Экран - из электропроводящей бумаги.
5) Оболочка - из алюминия.
6) Подушка - из битума, лавсановой пленки и крепированной бумаги.
7) Броня - из стальных лент.
8) Наружный покров - из волокнистой пряжи и покрытие предохраняющее кабель от слипания.

Применение кабеля ААБл-1 4х240

Кабель силовой алюминиевый ААБл-1 4х240  предназначен для передачи электрического тока напряжением до 1000 Вольт с частотой 50 Герц.
Прокладывают кабель ААБл-1 4х240  в траншеях с низкой и средней коррозионной активностью с отсутствием блуждающих токов.
