АПвБШвнг(А)-LS 4х185
Условия поставки кабеля АПвБШвнг(А)-LS 4х185
Кабель АПвБШвнг(А)-LS 4*185 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АПвБШвнг(А)-LS 4х185 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый бронированный негорючий малодымный кабель АПвБШвнг-LS 4*185 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АПвБШвнг(А)-LS 4х185 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Описание
АПвБШвнг(А)-LS 4х185 - силовой бронированный кабель с четырьмя алюминиевыми жилами сечением 185 (Сто восемьдесят пять) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из сшитого полиэтилена нераспространяющего горение с низким дымовыделением,
в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение с низким выделеним дыма .
Кабель АПвБШвнг-LS 4*185 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки АПвБШвнг(А)-LS 4х185
А- алюминиевая жила.
Пв - изоляция из сшитого полиэтилена
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
LS - (low smoke) пониженное дымо и газовыделением.
4 -количество токонесущих жил.
185 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля АПвБШвнг(А)-LS 4*185
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -60 до +50 градусов Цельсия.
Монтаж кабеля силового,малодымного АПвБШвнг-LS 4х185 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АПвБШвнг(А)-LS не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 90 градусов.
Температура жил при токах короткого замыкания не должна превышать 250 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 400 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АПвБШвнг(А)-LS 4*185 по ГОСТ 31565-2012:П1б.8.2.2.2.
Срок службы бронированного кабеля АПвБШвнг(А)-LS 4х185 не менее 30 лет.
Токовые нагрузки кабеля АПвБШвнг(А)-LS 4х185
Допустимый ток при прокладке АПвБШвнг(А)-LS 4*185 на воздухе - 382 Ампер.
Допустимый ток при прокладке в земле - 342 Ампер.
Допустимый ток односекундного короткого замыкания - 16.53 кА.
Сопротивление километра жилы - 0.16 Ом.

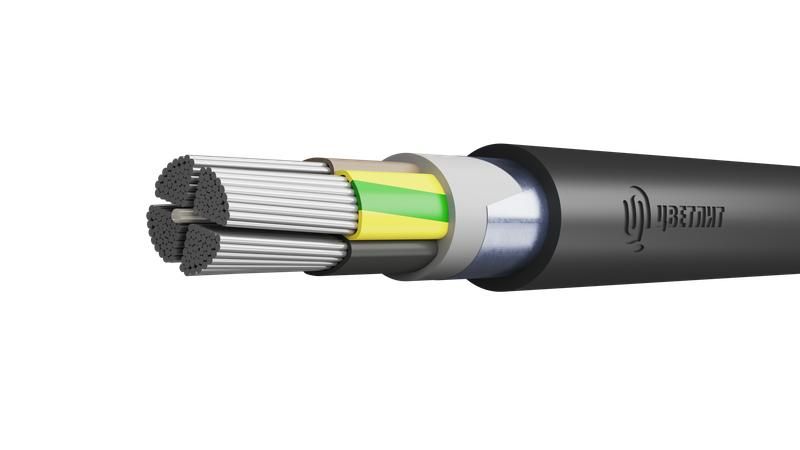

Конструкция кабеля АПвБШвнг(А)-LS 4х185
1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 185 мм2.
2) Изоляция - из сшитого полиэтилена, толщиной 1.6 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг-из поливинилхлоридного пластиката пониженной пожарной опасности.
Применение бронированного кабеля АПвБШвнг(А)-LS 4х185
Кабель силовой алюминиевый ,бронированный,негорючий,малодымный АПвБШвнг(А)-LS 4*185 используется для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях.Допускается прокладка в земле (траншеях)
АПвБШвнг(А)-LS-ХЛ 4х185 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
ГОСТ
31996-2012
Тип брони
Б
Код товара
АПвБШвнг-LS 4х185
Срок службы
30
Материал жилы
Алюминий
Количество жил
4
Срок службы, лет
30
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
Материал изоляции
СПЭ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
185
Наружный диаметр, мм
44.2
Максимальный вес (кг/м)
5.197
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.6
Максимальный диаметр жилы
18
Расчетная масса(вес), кг\км
3 413
Масса цветного металла (г/м)
1983.2
Допустимый радиус изгиба (мм)
446.4
Минимальный радиус изгиба, мм
331.5
Тип исполнения по ГОСТ 31565-2012
нг(А)-LS
Допустимые усилия при тяжении (Н)
37000
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
5197
Максимальный наружный диаметр (мм)
55.8
Сопротивление изоляции жил (МОм\км)
150
Предельная температура нагрева жил
250
Допустимый ток односекундного КЗ, кА
16.53
Максимальная длина в бухте(смотке), м
14
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Допустимая температура нагрева жил, С
90
Максимальная температура нагрева жил
130 °C при перегрузке, 250 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
150
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.2.2
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.16
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
130
Длительно допустимая токовая нагрузка, Ампер
355
Длительно допустимая температура нагрева жил
90
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
400
Длительно допустимая токовая нагрузка в земле, Ампер
317
Допустимая токовая нагрузка при прокладке в земле (А)
342
Допустимый ток односекундного короткого замыкания (кА)
16.53
Допустимая токовая нагрузка при прокладке на воздухе (А)
382
