Кабель АВБбШв 3х50

АВБбШв 3х50 - кабель силовой бронированный с 3 алюминиевыми жилами сечением 50 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката.
АВБбШв 3х50 - является устаревшей маркировкой, по новому ГОСТ 31996-2012 обозначение (б) было исключено, конструкция и характеристики не изменились, современная маркировка: АВБШв 3*50 .

Технические характеристики кабеля АВБбШв 3х50

Вид климатического исполнения бронированного кабеля АВБбШв 3*50 - УХЛ, категории размещения первая и пятая по ГОСТ 15150-69.
Минимальная температура эксплуатации АВБбШв 3х50: -50°С.
Максимальная температура эксплуатации кабеля АВБбШв 3*50: +50°С.
Эксплуатируется кабель АВБбШв 3х50 при влажности воздуха до 98%.
Минимальный радиус изгиба при монтаже: 236,7 миллиметров.
Растягивающее усилие при прокладке кабеля бронированного АВБбШв 3х50 не должно превышать 4500 Ньютонов.
Длительно допустимая температура нагрева жил АВБбШв 3*50: 70 градусов.
Максимальная температура нагрева жил при токах короткого замыкания не более 160 градусов, при условии что длительность замыкания не превышает 5 секунд.
Предельная температура нагрева жил АВБбШв 3х50 при условии невозгорания: 350 градусов.
Наружный диаметр силового бронированного кабеля АВБбШв 3х50: 28,72 миллиметров.
Срок службы 30 лет с даты изготовления.
Расчетная масса кабеля АВБбШв 3*50: 1,41 килограмм в метре.

Токовые нагрузки кабеля бронированного АВБбШв 3х50

Допустимый ток при прокладке на воздухе: 139 Ампер.
Допустимый ток при прокладке кабеля бронированного АВБбШв 3х50 в земле: 150 Ампер.
Допустимый ток короткого замыкания: 3380 Ампер.
Активное сопротивление жилы: 0,64 Ом на километр.

Расшифровка маркировки АВБбШв 3*50

А - алюминиевая токопроводящая жила.
В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - не имеет подушку между броней и внутренней оболочкой.
Шв - оболочка выполнена из поливинилхлорида.
3 - количество токонесущих жил.
50 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ож) или (ок) - однопроволочное исполнение жил.
(мс), (мк) или (мж) - многопроволочное исполнение жилы.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

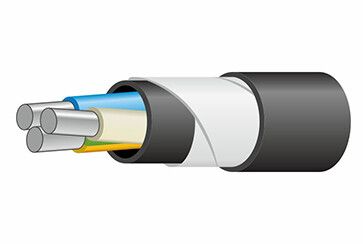

Конструкция кабеля АВБбШв 3х50

Жила - алюминиевая, первого или второго класса по ГОСТ 15150-69.
Изоляция - из ПВХ пластиката различных цветов.
Внутренняя оболочка - из поливинилхлорида.
Броня - из двух стальных оцинкованных лент.
Наружная оболочка - из ПВХ пластиката.

Применение кабеля АВБбШв 3х50

Кабель алюминиевый силовой бронированный АВБбШв 3*50 предназначен для стационарной установки в сети электроснабжения напряжением до 1000 Вольт, частотой до 50 Герц, с токовой нагрузкой до 150 Ампер.
Кабелем АВБбШв 3х50 прокладывают кабельные линии в траншеях с коррозионной активностью грунта не выше среднего, при групповой прокладке в кабельных сооружениях, требуется применение дополнительных средств огнезащиты.
