АВБбШвнг 3х120

АВБбШвнг(А) 3х120 - силовой бронированный кабель с тремя алюминиевыми жилами сечением 120 (Сто двадцать) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АВБбШвнг(А) 3*120 изготавливается в соответствии с требованиями ГОСТ 31996-2012.

Расшифровка маркировки АВБбШвнг(А) 3х120

А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент..
б- без подушки под бронёй.
Шв - шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
3 -количество токонесущих жил.
120 -сечение жил в мм2.

Также в маркировке могут присутствовать

Обозначения номинального напряжения:

0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.

Климатические обозначения:

ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.

Обозначение конструктивного исполнения жилы:

о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).

Обозначение жил:

(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.

Технические характеристики кабеля АВБбШвнг(А) 3*120

Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового АВБбШвнг 3х120 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АВБбШвнг(А) 3х120 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АВБбШвнг(А) 3*120 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы бронированного кабеля АВБбШвнг(А) 3х120 не менее 30 лет.

Токовые нагрузки кабеля АВБбШвнг(А) 3х120

Допустимый ток при прокладке АВБбШвнг(А) 3*120 на воздухе - 229 Ампер.
Допустимый ток при прокладке в земле - 244 Ампер.
Допустимый ток односекундного короткого замыкания - 8.66 кА.
Сопротивление километра жилы - 0.25 Ом.

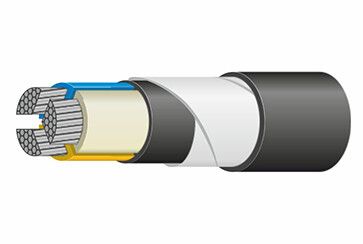

Конструкция кабеля АВБбШвнг(А) 3х120

1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 120 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 1.6 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.

Применение бронированного кабеля АВБбШвнг(А) 3х120

Кабель силовой алюминиевый,негорючий,бронированный АВБбШвнг(А) 3*120 используется для прокладки в земле (траешнях), с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АВБбШвнг(А)-ХЛ 3х120 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
