Условия поставки кабеля АВБШвнг(А) 5х185
Кабель АВБШвнг(А) 5*185 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АВБШвнг(А) 5х185 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый бронированный негорючий кабель АВБШвнг 5*185 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВБШвнг(А) 5х185 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Описание
АВБШВнг(А) 5х185 - силовой бронированный кабель с пятью алюминиевыми жилами сечением 185 (Сто восемьдесят пять) миллиметров квадратных, в однопроволочном круглом, или однопроволочном секторном, или многопроволочном круглом, или многопроволочном сегментном(секторном) исполнении по ГОСТ 22483-2012, с изоляцией из поливинилхлоридного пластиката нераспространяющего горение,в броне из двух стальных оцинкованных лент, в оболочке из ПВХ пластиката нераспространяющего горение .
Кабель АВБШВнг 5*185 изготавливается в соответствии с требованиями ГОСТ 31996-2012.
Расшифровка маркировки АВБШвнг(А) 5х185
А - алюминиевая жила.
В - изоляция из ПВХ пластиката.
Б- Броня из двух стальных оцинкованных лент.
Шв - защитный шланг из ПВХ пластиката.
нг - пониженная пожарная опасность.
(А) - класс пожарной опасности.
5 -количество токонесущих жил.
185 -сечение жил в мм2.
Также в маркировке могут присутствовать
Обозначения номинального напряжения:
0,66 – номинальное напряжение 660 Вольт.
1 – номинальное напряжение 1000 Вольт.
Климатические обозначения:
ХЛ – холодостойкое климатическое исполнение.
Т – тропическое климатическое исполнение.
Обозначение конструктивного исполнения жилы:
о – однопроволочная.
м – многопроволочная.
к – круглая.
с – секторная (сегментная).
Обозначение жил:
(N) – наличие нулевой (синей) жилы.
(PE) – наличие жилы заземления желто-зеленого цвета.
Технические характеристики кабеля АВБШвнг(А) 5*185
Вид климатического исполнения В, категория размещения 1-5 по ГОСТ 15150.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля бронированного силового АВБШвнг 5х185 без предварительного подогрева производится при температуре от -15 градусов.
Кабели АВБШвнг(А) 5х185 не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать 70 градусов.
Температура жил при токах короткого замыкания не должна превышать 160 градусов.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Класс пожарной опасности негорючего кабеля АВБШвнг(А) 5*185 по ГОСТ 31565-2012:П1б.8.2.5.4.
Срок службы бронированного кабеля АВБШвнг(А) 5х185 не менее 30 лет.
Токовые нагрузки кабеля АВБШвнг(А) 5х185
Допустимый ток при прокладке АВБШвнг(А) 5*185 на воздухе - 302 Ампер.
Допустимый ток при прокладке в земле - 312 Ампер.
Допустимый ток односекундного короткого замыкания - 13.37 кА.
Сопротивление километра жилы - 0.16 Ом.

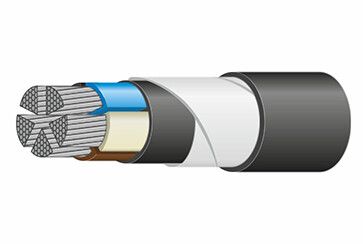

Конструкция кабеля АВБШвнг(А) 5х185
1) Жила - алюминиевая однопроволочная круглая, однопроволочная секторная,многопроволочная круглая,многопроволочная секторная сечением 185 мм2.
2) Изоляция - из поливинилхлоридного пластиката, толщиной 2 мм.
3) Внутренняя оболочка - из поливинилхлоридного пластиката пониженной пожарной опасности.
4) Броня - из двух стальных оцинкованных лент.
5) Защитный шланг - из поливинилхлоридного пластиката пониженной пожарной опасности.
Применение бронированного кабеля АВБШвнг(А) 5х185
Кабель силовой алюминиевый,негорючий,бронированный АВБШвнг(А) 5*185 используется для прокладки в земле (траншеях), с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
АВБШвнг(А)-ХЛ 5х185 применяется в условиях крайнего севера при минимальной температуре эксплуатации до -60 градусов.
Характеристики
Вес
5
ГОСТ
31996-2012
Тип брони
Б
Код товара
АВБШВнг 5х185
Срок службы
30
Материал жилы
Алюминий
Количество жил
5
Срок службы, лет
30
Конструкция жилы
ок, ос, мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
185
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
2
Объём горючей массы (л/км)
1458
Максимальный диаметр жилы
18
Масса цветного металла (г/м)
2479
Тип исполнения по ГОСТ 31565-2012
нг(А)
Допустимые усилия при тяжении (Н)
46250
Минимальная температура монтажа
-15
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
13.37
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
3.7
Класс пожарной опасности по ГОСТ 31565-2012
П1б.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Сопротивление изоляции при 70 °С, Мом\км
0.005
Электрическое сопротивление жилы (ом/км)
0.16
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
280
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Длительно допустимая токовая нагрузка в земле, Ампер
290
Допустимая токовая нагрузка при прокладке в земле (А)
312
Допустимый ток односекундного короткого замыкания (кА)
13.37
Допустимая токовая нагрузка при прокладке на воздухе (А)
302
