Кабель АВВГ 3х35
Условия поставки кабеля АВВГ 3х35
Кабель АВВГ 3*35 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АВВГ 3х35 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой алюминиевый кабель АВВГ 3*35 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля АВВГ 3х35 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.
Описание
Характеристики
Сопутствующие товары
Описание
АВВГ 3х35 - кабель силовой с 3 алюминиевыми жилами сечением 35 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.
Технические характеристики кабеля АВВГ 3х35
Климатическое исполнение кабеля силового алюминиевого АВВГ 3*35: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 3х35 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 3х35 не должна превышать 98%.
Монтаж кабеля АВВГ 3*35 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 3х35 должен быть не менее 243,9 миллиметров.
Растягивающее усилие при прокладке АВВГ 3х35 не должно превышать 3150 Ньютонов.
Расчетная масса кабеля АВВГ 3*35 составляет 1,14 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 3х35 равен 27,1 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 3х35 на воздухе: 113 Ампер.
Расшифровка маркировки АВВГ 3*35
А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
3 - количество алюминиевых жил.
35 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

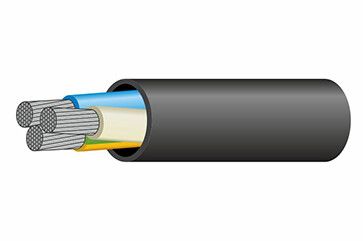

Конструкция кабеля АВВГ 3х35
1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.
Применение кабеля АВВГ 3х35
Кабель силовой алюминиевый АВВГ 3*35 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 127 Ампер.
АВВГ 3х35 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
Характеристики
Вес
0.71
ГОСТ
31996-2012
Марка
АВВГ
Код ОКП
353 771
Код товара
АВВГ 3х35
Срок службы
30
Материал жилы
Алюминий
Количество жил
3
Срок службы, лет
30
Конструкция жилы
ок, ос, мк, мс
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
35
Наружный диаметр, мм
24.8
Максимальный вес (кг/м)
0.952
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.2
Объём горючей массы (л/км)
472
Максимальный диаметр жилы
7.9
Наружный диаметр 0.66 кВ (мм)
25.2
Расчетная масса(вес), кг\км
882
Масса цветного металла (г/м)
281.4
Расчетная масса 0.66 кВ (кг/км)
925
Допустимый радиус изгиба (мм)
204.8
Минимальный радиус изгиба, мм
186
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Толщина изоляции жил 0.66 Кв (мм)
1.1
Допустимые усилия при тяжении (Н)
5250
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
952
Максимальный наружный диаметр (мм)
25.6
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
3.86
Максимальная длина в бухте(смотке), м
56
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
80 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
7
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.87
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
109
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
37.25
Максимальная мощность при прокладке в земле, 380V (кВт)
83.57
Длительно допустимая токовая нагрузка в земле, Ампер
121
Допустимая токовая нагрузка при прокладке в земле (А)
123
Максимальная мощность при прокладке в воздухе, 220V (кВт)
33.15
Максимальная мощность при прокладке в воздухе, 380V (кВт)
74.35
Допустимый ток односекундного короткого замыкания (кА)
2.5
Допустимая токовая нагрузка при прокладке на воздухе (А)
106
