Кабель АВВГ 3х50

Условия поставки кабеля АВВГ 3х50

Кабель АВВГ 3*50 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель АВВГ 3х50 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой алюминиевый кабель АВВГ 3*50 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля АВВГ 3х50 зависит от текущей стоимости алюминия на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле алюминия используемого в нем.

Описание

АВВГ 3х50 - кабель силовой с 3 алюминиевыми жилами сечением 50 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Технические характеристики кабеля АВВГ 3х50

Климатическое исполнение кабеля силового алюминиевого АВВГ 3*50: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 3х50 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 3х50 не должна превышать 98%.
Монтаж кабеля АВВГ 3*50 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 3х50 должен быть не менее 236,7 миллиметров.
Растягивающее усилие при прокладке АВВГ 3х50 не должно превышать 4500 Ньютонов.
Расчетная масса кабеля АВВГ 3*50 составляет 1,1 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 3х50 равен 26,3 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 3х50 на воздухе: 139 Ампер.

Расшифровка маркировки АВВГ 3*50

А - жила выполнена из алюминия.
В - виниловая изоляция.
В - виниловая оболочка.
Г - не имеет защитного покрова.
3 - количество алюминиевых жил.
50 - сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож - жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж - жила выполнена в многопроволочном исполнении.
0,66 - кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 - кабель рассчитан на номинальное напряжение 1000 Вольт.

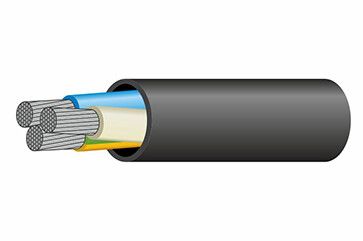

Конструкция кабеля АВВГ 3х50

1) Жила - алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Скрутка - жилы скручены в сердечник.
4) Оболочка - из ПВХ пластиката.

Применение кабеля АВВГ 3х50

Кабель силовой алюминиевый АВВГ 3*50 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 150 Ампер.
АВВГ 3х50 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Характеристики

Вес

0.941

ГОСТ

31996-2012

Марка

АВВГ

Код ОКП

353 771

Код товара

АВВГ 3х50

Срок службы

Материал жилы

Алюминий

Количество жил

Срок службы, лет

Конструкция жилы

ок, ос, мк, мс

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

Максимальный вес (кг/м)

1.096

Номинальная частота, Гц

Класс жилы по ГОСТ 22483-2012

Толщина изоляции жил (мм)

1.4

Объём горючей массы (л/км)

391

Максимальный диаметр жилы

9.1

Наружный диаметр 0.66 кВ (мм)

28.8

Масса цветного металла (г/м)

402

Расчетная масса 0.66 кВ (кг/км)

1231

Допустимый радиус изгиба (мм)

231.2

Минимальный радиус изгиба, мм

196.5

Тип исполнения по ГОСТ 31565-2012

Без обозначения

Толщина изоляции жил 0.66 Кв (мм)

1.3

Допустимые усилия при тяжении (Н)

7500

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

1096

Максимальный наружный диаметр (мм)

28.9

Сопротивление изоляции жил (МОм\км)

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

5.23

Испытательное переменное напряжение

3,5 кВ частотой 50 Гц

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

Максимальная температура нагрева жил

80 °C при перегрузке, 160 °C при токе КЗ

Сопротивление изоляции при 20°С, Мом\км

Класс пожарной опасности по ГОСТ 31565-2012

О1.8.2.5.4

Номинальное переменное напряжение (кВ)

Электрическое сопротивление жилы (ом/км)

0.64

Номинальное переменное напряжение, Вольт

1000

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

Допустимая температура в режиме перегрузки

Длительно допустимая токовая нагрузка, Ампер

136

Длительно допустимая температура нагрева жил

Минимальный радиус изгиба, наружных диаметров

7.5

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

Максимальная мощность при прокладке в земле, 380V (кВт)

98.7

Длительно допустимая токовая нагрузка в земле, Ампер

147

Допустимая токовая нагрузка при прокладке в земле (А)

143

Максимальная мощность при прокладке в воздухе, 220V (кВт)

40.77

Максимальная мощность при прокладке в воздухе, 380V (кВт)

91.46

Допустимый ток односекундного короткого замыкания (кА)

3.38

Допустимая токовая нагрузка при прокладке на воздухе (А)

126
