Кабель КГН 3х2,5+1х1,5

КГН 3х2,5+1х1,5 - кабель гибкий силовой медный с 4 многопроволочными жилами сечением 2,5 мм2, в изоляции из резины изоляционной и оболочке из маслостойкой резины с пониженной пожарной опасностью.

Технические характеристики кабеля КГН 3х2.5+1х1.5

Климатическое исполнение кабеля гибкого маслостойкого КГН 3х2,5+1х1,5 - У, третья и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации гибкого кабеля КГН 3*2,5+1*1,5 : -30°С.
Максимальная рабочая температура КГН 3х2.5+1х1.5 : +50°С.
Монтаж кабеля КГН 3х2,5+1х1,5 производится при температуре не ниже -30 градусов Цельсия.
Минимальный радиус изгиба при монтаже кабеля КГН 3х2.5+1х1.5 - 105,6 мм.
Растягивающее усилие при монтаже кабеля гибкого маслостойкого КГН 3*2,5+1*1,5 не более 200 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГН 3х2,5+1х1,5 : не более 75°С.
Наружный диаметр КГН 3х2.5+1х1.5 : 13,2 мм.
Класс пожарной безопасности по ГОСТ 31565-2012: 01.8.2.5.4.
Расчетная масса кабеля КГН 3х2,5+1х1,5 : 0,28 кг\м.
Срок службы гибкого маслостойкого кабеля КГН 3х2,5+1х1,5 4 года с даты изготовления.
Допустимая токовая нагрузка КГН 3*2.5+1*1.5 : 30 Ампер.

Расшифровка маркировки КГН 3х2,5+1х1,5

К - кабель.
Г - гибкий.
Н - изоляция из маслостойкой резины не распространяющей горение.
4 - количество медных многопроволочных жил.
2,5 - сечение жил в мм2.

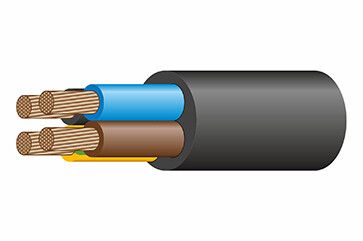

Конструкция кабеля КГН 3х2.5+1х1.5

1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из маслостойкой резины не распространяющей горение.

Применение кабеля КГН 3*2,5+1*1,5

Силовой гибкий медный маслостойкий негорючий кабель КГН 3х2,5+1х1,5 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГН 3х2.5+1х1.5 прокладывают подвижные линии электропитания в местах с возможным попаданием на оболочку дифузицирующих и агрессивных веществ, в том числе ГСМ.
Кабель гибкий КГН 3*2,5+1*1,5 не предназначен для применения на подъемно-транспортном оборудовании.

  • КГН
  • 4
  • 2,5
  • Медь
  • Резина
  • Резина
  • 0,28
  • 13,2
  • 105,6
  • 30
  • 0,66
  • от -30 до +50
  • 4 года
  • 354 441
  • 01.8.2.5.4
  • 8.8
  • 19.74
