Кабель КГН 3х35
Условия поставки кабеля КГН 3х35
Кабель КГН 3*35 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель КГН 3х35 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой гибкий негорючий маслостойкий медный кабель КГН 3*35 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля КГН 3х35 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Сопутствующие товары
Описание
КГН 3х35 - кабель гибкий силовой медный с 3 многопроволочными жилами сечением 35 мм2, в изоляции из резины изоляционной и оболочке из маслостойкой резины с пониженной пожарной опасностью.
Технические характеристики кабеля КГН 3х35
Климатическое исполнение кабеля гибкого маслостойкого КГН 3х35 - У, третья и пятая категории размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации гибкого кабеля КГН 3*35 : -30°С.
Максимальная рабочая температура КГН 3х35 : +50°С.
Монтаж кабеля КГН 3х35 производится при температуре не ниже -30 градусов Цельсия.
Минимальный радиус изгиба при монтаже кабеля КГН 3х35 - 272 мм.
Растягивающее усилие при монтаже кабеля гибкого маслостойкого КГН 3*35 не более 2100 Ньютонов.
Длительная допустимая температура нагрева жил кабеля КГН 3х35 : не более 75°С.
Наружный диаметр КГН 3х35 : 34 мм.
Класс пожарной безопасности по ГОСТ 31565-2012: 01.8.2.5.4.
Расчетная масса кабеля КГН 3х35 : 2,15 кг\м.
Срок службы гибкого маслостойкого кабеля КГН 3х35 4 года с даты изготовления.
Допустимая токовая нагрузка КГН 3*35 : 140 Ампер.
Расшифровка маркировки КГН 3х35
К - кабель.
Г - гибкий.
Н - изоляция из маслостойкой резины не распространяющей горение.
3 - количество медных многопроволочных жил.
35 - сечение жил в мм2.

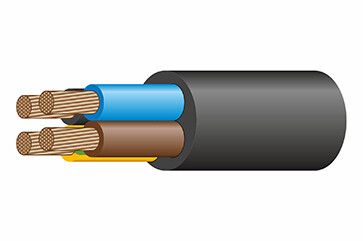

Конструкция кабеля КГН 3х35
1) Жила - медная, многопроволочная, круглой формы, пятого класса по ГОСТ 22483.
2) Разделительный слой – синтетическая пленка либо слой талька.
2) Изоляция – из резины изоляционной.
3) Оболочка – из маслостойкой резины не распространяющей горение.
Применение кабеля КГН 3*35
Силовой гибкий медный маслостойкий негорючий кабель КГН 3х35 предназначен для соединения подвижных механизмов к электрическим сетям напряжением до 660 Вольт частотой до 400 Герц.
Кабелем КГН 3х35 прокладывают подвижные линии электропитания в местах с возможным попаданием на оболочку дифузицирующих и агрессивных веществ, в том числе ГСМ.
Кабель гибкий КГН 3*35 не предназначен для применения на подъемно-транспортном оборудовании.
Характеристики
ГОСТ
24334-80
Марка
КГН
Код ОКП
354 441
Код товара
КГН 3х35
Срок службы
4
Материал жилы
Медь
Количество жил
3
Срок службы, лет
2.5
Материал изоляции
Резина
Материал оболочки
Резина
Сечение жилы (мм/кв)
35
Наружный диаметр, мм
34
Номинальная частота
до 400 Гц
Максимальный вес (кг/м)
2.15
Класс жилы по ГОСТ 22483-2012
5
Толщина изоляции жил (мм)
1.4
Максимальный диаметр жилы
9.2
Расчетная масса(вес), кг\км
2 150
Масса цветного металла (г/м)
934.5
Допустимый радиус изгиба (мм)
272
Минимальный радиус изгиба, мм
272
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
3150
Максимальный расчетный вес (кг/км)
2150
Максимальный наружный диаметр (мм)
34
Сопротивление изоляции жил (МОм\км)
50
Максимальная длина в бухте(смотке), м
23
Испытательное переменное напряжение
2,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -30 до +50
Допустимая температура нагрева жил, С
75
Сопротивление изоляции при 20°С, Мом\км
50
Класс пожарной опасности по ГОСТ 31565-2012
02.8.2.5.4
Номинальное переменное напряжение (кВ)
0.66
Электрическое сопротивление жилы (ом/км)
0.55
Номинальное переменное напряжение, Вольт
660
Номинальное постоянное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-30
Длительно допустимая токовая нагрузка, Ампер
165
Длительно допустимая температура нагрева жил
75
Минимальный радиус изгиба, наружных диаметров
8
Максимальная мощность при прокладке в воздухе, 220V (кВт)
50
Максимальная мощность при прокладке в воздухе, 380V (кВт)
92.12
Допустимая токовая нагрузка при прокладке на воздухе (А)
165
