Кабель КГВЭВнг 2х1,5

КГВЭВнг(А) 2х1,5 - кабель экранированныйсиловой гибкий с 2 медными многопроволочными жилами, сечением 1,5 миллиметров квадратных каждая, в изоляции и оболочке из негорючего ПВХ пластиката.
КГВЭВнг - является сокращенной маркировкой, полная маркировка КГВЭВнг(А).

Технические характеристики КГВЭВнг 2х1.5

Климатическое исполнение УХЛ и Т; первая и пятая категории размещения по ГОСТ 15150-69.
Температура эксплуатации кабеля КГВЭВнг(А) 2*1,5 при стационарной прокладке от -50 до +50 градусов Цельсия;
при не стационарном монтаже от 0 до +50 градусов.
Влажность воздуха при эксплуатации гибкого кабеля КГВЭВнг 2х1.5 не должна превышать 95 процентов при температуре +35 градусов.
Монтаж производится при температуре не ниже -15 градусов, при более низких температурах требуется предварительный подогрев.
При нестационарной прокладке кабеля КГВЭВнг(А) 2х1,5 допустимый радиус изгиба должен быть не меньше 92 миллиметров.
Усилия при протягивании КГВЭВнг 2*1.5 по трассе не должны превышать 150 Ньютонов.
Допустимая температура жил кабеля КГВЭВнг 2х1.5 не должна превышать 70 градусов в рабочем режиме и 90 градусов в режиме перегрузки.
Температура жилы при коротком замыкании не должна превышать 160 градусов, при 350 градусном нагреве возникает риск возгорания.
Расчетная масса кабеля КГВЭВнг(А) 2*1,5 составляет 0,135 килограмм в метре.
Наружный диаметр КГВЭВнг 2х1.5 равен 9,2 миллиметрам.
Срок службы не менее 30 лет с даты изготовления.

Расшифровка маркировки КГВЭВнг(А) 2х1,5

К - кабель.
Г - гибкий.
В - ПВХ изоляция.
Э - экран из медных проволок.
В - ПВХ оболочка.
нг - пониженная пожарная опасность.
(А) - класс пожарной безопасности.
2 - количество медных многопроволочных токонесущих жил.
1,5 - сечение жилы в квадратных миллиметрах.
0,66 - номинальное напряжение 660 Вольт.
1 - номинальное напряжение 1000 Вольт.

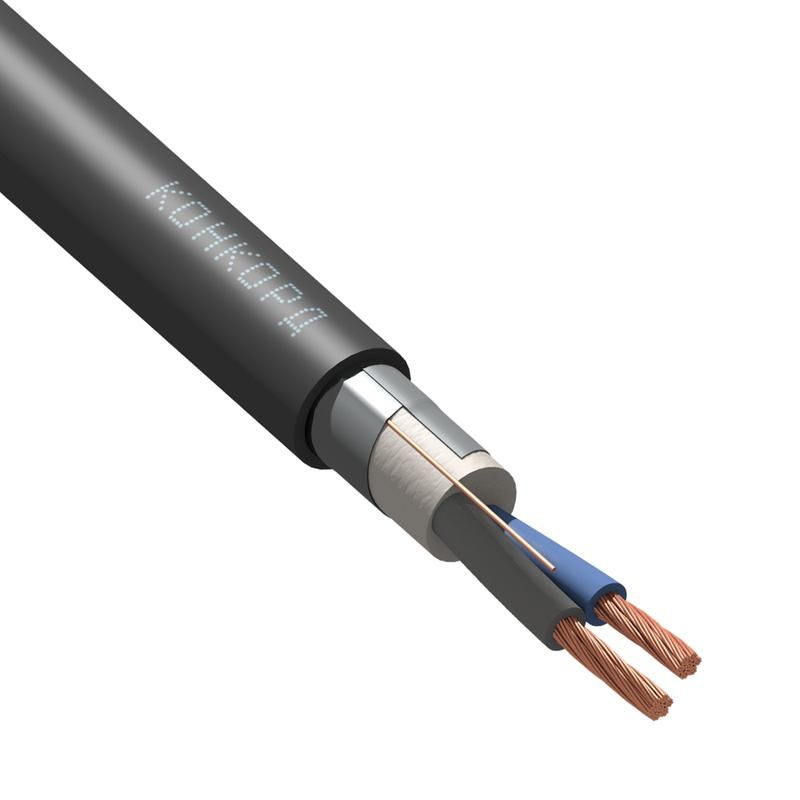

Конструкция кабеля КГВЭВнг 2*1.5

1) Жила - медная многопроволочная пятого класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката пониженной пожарной опасности.
3) Скрутка - изолированные жилы скручены.
4) Экран - из медных проволок.
5)Оболочка - из негорючего ПВХ пластиката.

Применение кабеля КГВЭВнг(А) 2х1,5

Кабель силовой медный гибкий экранированный КГВЭВнг 2х1.5 предназначен для стационарного и подвижного монтажа в цепи с напряжением до 1000 Вольт, частотой до 60 Герц.
КГВЭВнг(А) 2*1,5 не предназначен для питания подъемных механизмов (кранов, тельферов, лифтов и др).
Кабель КГВЭВнг 2х1.5 используют вне помещений, для прокладки в социально значимых помещениях кабель не подходит, согласно новым требованиям к токсичности продуктов горения.

  • КГВЭВнг(А)
  • 2
  • 1,5
  • Медь
  • ПВХ
  • ПВХ
  • 0,135
  • 9,2
  • 46
  • 22
  • 30
  • 0,17
  • 1
  • от -50 до +50
  • 30 лет
  • 350 000
  • П1б.8.2.5.4
  • 0,15
  • да
  • 6.45
  • 8.8
  • 14.48
  • 19.74
