Кабель ВБбШв 1х16

ВБбШв 1х16 - кабель силовой бронированный с 1 медными жилами сечением 16 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката, в броне из двух стальных оцинкованных лент.
Маркировка ВБбШв 1*16 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШв 1х16

Температуры эксплуатации кабеля ВБбШв 1*16 от +50 до -50 градусов Цельсия.
Климатическое исполнение УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШв 1х16 не менее 111,24 миллиметров.
Допустимое растягивающее усилие при прокладке ВБбШв 1х16 не должно превышать 800 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШв 1*16 - 12,36 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШв 1х16 - 0,29 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШв 1х16 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВБбШв 1*16

Допустимый ток при прокладке на воздухе - 89 Ампер.
Допустимый ток при прокладке в земле - 107 Ампер.
Допустимый ток короткого замыкания - 1,74 Ампер.
Активное сопротивление жилы - 1,2 Ом на километр.

Расшифровка маркировки кабеля ВБбШв 1х16

В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
1 - количество медных жил.
16 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

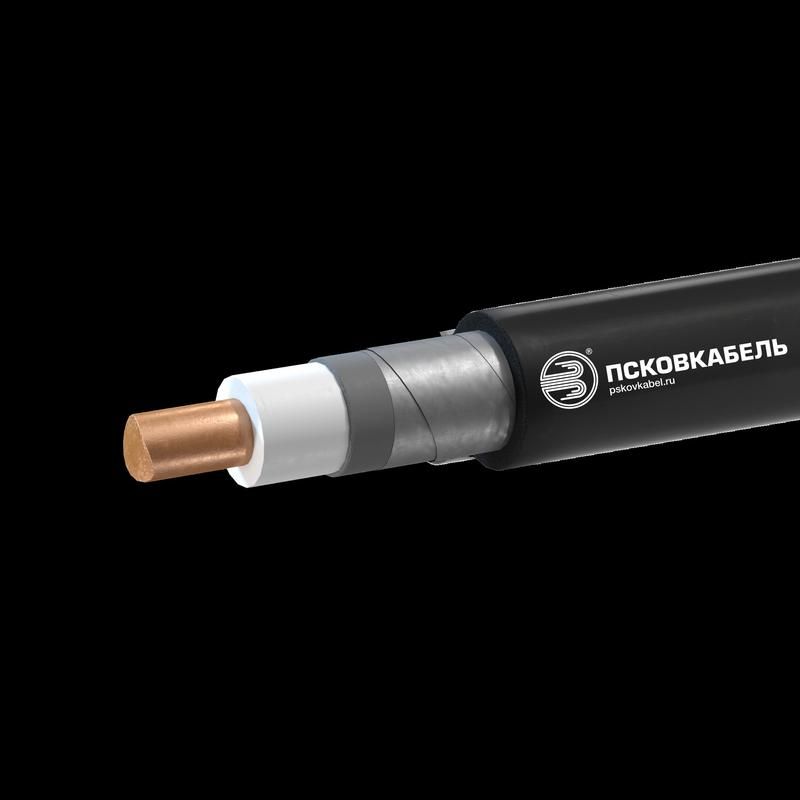

Конструкция кабеля ВБбШв 1х16

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката.
5) Внешняя оболочка - из ПВХ пластиката.

Применение кабеля ВБбШв 1*16

Кабель силовой медный бронированный ВБбШв 1х16 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 107 Ампер.
Кабелем ВБбШв 1х16 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, при групповой прокладке требуется дополнительная огнезащита.
