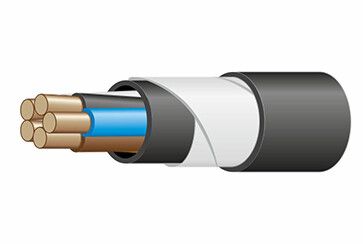

Кабель ВБбШвнг 5х2,5

ВБбШвнг 5х2.5 - кабель силовой бронированный с 5 медными жилами сечением 2,5 миллиметров квадратных, в изоляции и оболочке из ПВХ пластиката пониженной пожарной опасности, с броней из двух стальных оцинкованных лент.
Маркировка ВБбШвнг 5*2,5 является устаревшей, по новому ГОСТ 31996-2012 обозначение (б) из маркировки было исключено, конструкция и характеристики не изменились.

Технические характеристики кабеля ВБбШвнг 5х2.5

Температуры эксплуатации кабеля силового ВБбШвнг 5*2,5 от +50 до -50 градусов Цельсия.
Климатическое исполнение негорючего бронированного медного кабеля - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Влажность воздуха при эксплуатации - не более 98%.
Допустимый радиус изгиба при монтаже кабеля бронированного ВБбШвнг 5х2.5 не менее 143,1 миллиметров.
Допустимое растягивающее усилие при прокладке кабеля бронированного ВБбШвнг 5х2,5 не должно превышать 625 Ньютонов.
Длительная температура нагрева жил при эксплуатации не более 70 градусов.
Максимальная допустимая температура жил вббшвнг при коротком замыкании не более 160°С.
Максимальная продолжительность короткого замыкания - 5 секунд.
Предельная температура нагрева жил при коротком замыкании по условиям невозгорания - 350°С
Наружный диаметр ВБбШвнг 5*2.5 - 15,9 миллиметров.
Код ОКП:353771.
Расчетная масса кабеля ВБбШвнг 5х2,5 - 0,46 килограмм в метре.
Срок службы кабеля медного бронированного ВБбШвнг 5х2.5 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля бронированного ВБбШвнг 5*2,5

Допустимый ток при прокладке на воздухе - 27 Ампер.
Допустимый ток при прокладке в земле - 36 Ампер.
Допустимый ток короткого замыкания - 0,27 Ампер.
Активное сопротивление жилы - 7,55 Ом на километр.

Расшифровка маркировки кабеля ВБбШвнг 5х2,5

В - изоляция из ПВХ пластиката.
Б - броня из стальных оцинкованных лент.
б - без подушки, которая является внутренней частью защитного покрова, наложенная под броней с целью предохранения находящегося под ней элемента от коррозии и механических повреждений лентами брони.
Шв - оболочка из поливинилхлоридного пластиката.
нг - пониженная пожарная опасность.
5 - количество медных жил.
2,5 - сечение жил в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(ок) или (ож) - однопроволочная жила.
(мк), (мс) или (мж) - многопроволочная жила.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

Конструкция кабеля ВБбШвнг 5х2.5

1) Жила - медная первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из негорючего ПВХ пластиката.
3) Броня - из двух стальных лент.
4) Внутренняя оболочка - из ПВХ пластиката пониженной пожарной опасности.
5) Внешняя оболочка - из пожаробезопасного ПВХ пластиката.

Применение кабеля ВБбШвнг 5*2,5

Кабель силовой медный бронированный негорючий ВБбШвнг 5х2.5 предназначен для стационарной установки в электросетях напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 36 Ампер.
Кабелем ВБбШвнг 5х2,5 прокладывают кабельные трассы в траншеях, кабельных сооружениях и помещениях, разрешена групповая прокладка.
