Кабель ВБШв 1х150
Условия поставки кабеля ВБШв 1х150
Кабель ВБШв 1*150 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБШв 1х150 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный бронированный кабель ВБШв 1*150 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВБШв 1х150 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Сопутствующие товары
Описание
ВБШВ 1х150 - кабель силовой бронированный с 1 медными жилами, сечением 150 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.
Характеристики кабеля ВБШВ 1х150
Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 1х150 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 1х150 не менее 226,8 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 1х150 по трассе прокладки не должны превышать 7500 Ньютонов.
Масса кабеля бронированного ВБШВ 1х150 - 1,94 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 1х150 - 25,2 миллиметров.
Расшифровка маркировки ВБШВ 1х150
В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
1 - количество медных токопроводящих жил.
150 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

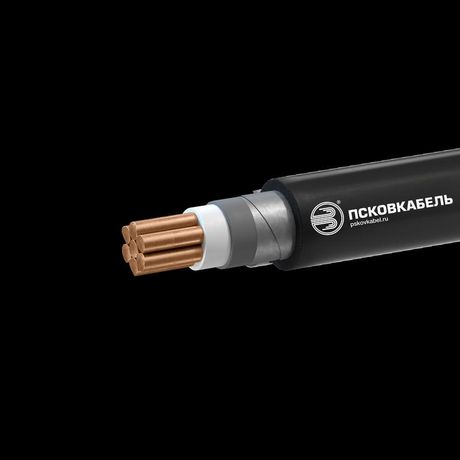

Конструкция кабеля ВБШВ 1х150
1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.
Применение кабеля бронированного ВБШВ 1х150
Кабель силовой медный бронированный ВБШВ 1х150 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 1х150 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.
Характеристики
ГОСТ
31996-2012
Марка
ВБШВ
Код ОКП
353 771
Тип брони
Б
Код товара
ВБШв 1х150
Срок службы
30
Материал жилы
Медь
Наличие брони
да
Количество жил
1
Срок службы, лет
30
Конструкция жилы
мк
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
150
Максимальный вес (кг/м)
1.917
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
1.8
Максимальный диаметр жилы
16.2
Масса цветного металла (г/м)
16.2
Допустимый радиус изгиба (мм)
201.6
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
4500
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
1917
Максимальный наружный диаметр (мм)
25.2
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
16.3
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Испытательное постоянное напряжение, кВ
8.4
Электрическое сопротивление жилы (ом/км)
0.12
Номинальное постоянное напряжение, Вольт
1400
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
10
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
106.77
Максимальная мощность при прокладке в земле, 380V (кВт)
239.51
Допустимая токовая нагрузка при прокладке в земле (А)
364
Максимальная мощность при прокладке в воздухе, 220V (кВт)
109.41
Максимальная мощность при прокладке в воздухе, 380V (кВт)
245.43
Допустимый ток односекундного короткого замыкания (кА)
16.3
Допустимая токовая нагрузка при прокладке на воздухе (А)
373
Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А)
561
Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А)
473
