Кабель ВБШв 5х1,5
Кабель ВБШв 5х1,5

Товарные предложения:

Кабель ВБШвнг(А)-LS 5х1.5 ОК (N PE) 0.66кВ (м) ЭЛЕКТРОКАБЕЛЬ НН 00-0001989503.12.20242397 м. 144,65 ₽

м.
от 1 дня
ВБШвнг(А)-LS 5x1,5 ок-0,6603.12.2024200 м. 147,85 ₽

м.
от 1 дня
Кабель силовой ВБШвнг(А)-LS 5x1,5 ок(N, PE)-0.6603.12.2024125 м. 151 ₽

м.
от 1 дня
Кабель медный силовой бронированный ВБШвнг(А)-LS 5х1,5-1 (ож) ГОСТ03.12.2024110 м. 152,12 ₽

м.
от 3 дней
Кабель медный силовой бронированный ВБШвнг(А)-LS 5х1,5-0,66 (ож) ГОСТ03.12.20241271 м. 172,39 ₽

м.
от 3 дней

Показать ещё

Условия поставки кабеля ВБШв 5х1,5

Кабель ВБШв 5*1,5 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВБШв 5х1.5 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.

Купить силовой медный бронированный кабель ВБШв 5*1,5 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.

Цена кабеля ВБШв 5х1.5 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.

Описание

Характеристики

Условные замены

Описание

ВБШВ 5х1,5 - кабель силовой бронированный с 5 медными жилами, сечением 1,5 миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката и броней из двух стальных оцинкованных лент.

Характеристики кабеля ВБШВ 5х1,5

Вид климатического исполнения кабеля ВБШВ УХЛ и Т, категории размещения первая и пятая по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов.
Относительная влажность воздуха при температуре до 35 градусов - до 98%.
Прокладка и монтаж кабеля ВБШВ 5х1,5 без предварительного подогрева производится при температуре не ниже -20 градусов.
Допустимый радиус изгиба кабелей при прокладке ВБШВ 5х1,5 не менее 133,2 миллиметров.
Допустимые усилия при тяжении кабеля бронированного ВБШВ 5х1,5 по трассе прокладки не должны превышать 375 Ньютонов.
Масса кабеля бронированного ВБШВ 5х1,5 - 0,38 килограмм в метре.
Срок службы 30 лет с даты изготовления.
Наружный диаметр кабеля ВБШВ 5х1,5 - 14,8 миллиметров.

Расшифровка маркировки ВБШВ 5х1,5

В - Изоляция из поливинилхлоридного пластика.
Б -Броня из двух стальных оцинкованных лент.
Шв - Оболочка из поливинилхлоридного пластиката.
5 - количество медных токопроводящих жил.
1,5 - сечение медных жил в квадратных миллиметрах.
В маркировке могут присутствовать следующие обозначения:
(мс, мк или мж) - жила выполнена в многопроволочном исполнении по второму классу гибкости.
(ок или ож) - жила выполнена в однопроволочном исполнении по первому классу гибкости.
(1) - Номинальное напряжение 1000 Вольт.
(0,66) - Номинальное напряжение 660 Вольт.

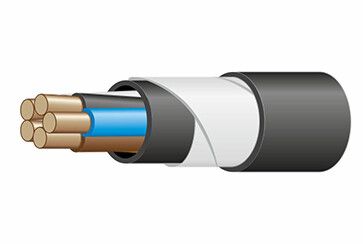

Конструкция кабеля ВБШВ 5х1,5

1) Жила - медная однопроволочная или многопроволочная, первого или второго класса по ГОСТ 22483-77.
2) Изоляция - из поливинилхлоридного пластиката.
3) Внутренняя оболочка - из поливинилхлоридного пластиката.
4) Броня - из двух стальных оцинкованных лент.
5) Внешняя оболочка - из поливинилхлоридного пластиката.

Применение кабеля бронированного ВБШВ 5х1,5

Кабель силовой медный бронированный ВБШВ 5х1,5 предназначен для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 1000 Вольт частоты 50 Герц.
ВБШВ 5х1,5 предназначен для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

Характеристики

Вес

0.341

ГОСТ

31996-2012

Марка

ВБШВ

Код ОКП

353 771

Тип брони

Б

Код товара

ВБШв 5х1,5

Срок службы

30

Материал жилы

Медь

Наличие брони

да

Количество жил

5

Срок службы, лет

30

Конструкция жилы

ок

Цвет изоляции жил

Серый, Коричневый, Чёрный, Синий, Зелёный-желтый

Материал изоляции

ПВХ

Материал оболочки

ПВХ

Сечение жилы (мм/кв)

1.5

Максимальный вес (кг/м)

0.365

Номинальная частота, Гц

50

Класс жилы по ГОСТ 22483-2012

1

Толщина изоляции жил (мм)

0.8

Объём горючей массы (л/км)

227

Максимальный диаметр жилы

1.5

Наружный диаметр 0.66 кВ (мм)

13.6

Масса цветного металла (г/м)

66.75

Расчетная масса 0.66 кВ (кг/км)

323

Допустимый радиус изгиба (мм)

148

Тип исполнения по ГОСТ 31565-2012

Без обозначения

Толщина изоляции жил 0.66 Кв (мм)

0.6

Допустимые усилия при тяжении (Н)

225

Минимальная температура монтажа

-15

Максимальный расчетный вес (кг/км)

365

Максимальный наружный диаметр (мм)

14.8

Сопротивление изоляции жил (МОм\км)

12

Предельная температура нагрева жил

160

Допустимый ток односекундного КЗ, кА

0.17

Диапазон температур эксплуатации (°С)

от -50 до +50

Допустимая температура нагрева жил, С

70

Максимальная температура нагрева жил

90 °C при перегрузке, 160 °C при токе КЗ

Сопротивление изоляции при 20°С, Мом\км

12.3

Класс пожарной опасности по ГОСТ 31565-2012

О1.8.2.5.4

Номинальное переменное напряжение (кВ)

1

Электрическое сопротивление жилы (ом/км)

12.1

Минимальная температура эксплуатации (°С)

-50

Максимальная температура эксплуатации (°С)

50

Допустимая температура в режиме перегрузки

90

Длительно допустимая токовая нагрузка, Ампер

19

Длительно допустимая температура нагрева жил

70

Минимальный радиус изгиба, наружных диаметров

7.5

Температура нагрева жил по условию невозгорания

350

Максимальная мощность при прокладке в земле, 220V (кВт)

7.92

Максимальная мощность при прокладке в земле, 380V (кВт)

17.77

Длительно допустимая токовая нагрузка в земле, Ампер

25

Допустимая токовая нагрузка при прокладке в земле (А)

27

Максимальная мощность при прокладке в воздухе, 220V (кВт)

6.16

Максимальная мощность при прокладке в воздухе, 380V (кВт)

13.82

Допустимый ток односекундного короткого замыкания (кА)

0.17

Допустимая токовая нагрузка при прокладке на воздухе (А)

21
