Кабель ВВГ 5х240
Товарные предложения:
| ВВГнг(А)-LS 5x240 мс-1 | 21.11.2024 | 449 м. | 15 171,62 ₽ | м. | от 1 дня |
| ВВГнг(А)-LSLTX 5x240 мс-1 | 21.11.2024 | 1032 м. | 15 508,78 ₽ | м. | от 1 дня |
Условия поставки кабеля ВВГ 5х240
Кабель ВВГ 5*240 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВВГ 5х240 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный кабель ВВГ 5*240 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВВГ 5х240 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Описание
Характеристики
Условные замены
Описание
ВВГ 5х240 - кабель силовой с 5 медными жилами, сечением 240 миллиметров квадратных, в пластмассовой изоляции и оболочке. ВВГ 5*240 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.
Кабель силовой ВВГ 5х240 является устаревшей кабельной маркой и не соответствует современным требованиям пожарной безопасности, более современной заменой (аналогом) является кабель ВВГнг(А) 5*240
Технические характеристики кабеля ВВГ 5х240
Вид климатического исполнения кабелей УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации кабеля ВВГ от -50 °С до +50 °С.
Прокладка и монтаж кабеля ВВГ 5*240 без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия.
Допустимый радиус изгиба при прокладке ВВГ 5х240 составляет не менее 542,7 миллиметров.
Допустимое растягивающее усилие при монтаже кабеля ВВГ 5х240 не должно превышать 60000 Ньютонов.
Длительно допустимая температура нагрева жил при эксплуатации кабеля ВВГ не должна превышать 70 °С.
Максимально допустимая температура нагрева жил ВВГ 5*240 при токах короткого замыкания, составляет +150 градусов Цельсия.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура нагрева жил по условиям невозгорания при коротком замыкании, не более +350 градусов по Цельсию.
Класс пожарной опасности кабеля ВВГ 5х240 ГОСТ Р 53315-2009: О1.8.2.5.4.
Код ОКП: 35 2122.
Срок службы кабеля силового ВВГ 5х240 не менее 30 лет с даты изготовления.
Расчетная масса кабеля ВВГ 5х240 - 10,17 килограмм в метре.
Наружный диаметр ВВГ 5*240 - 60,3 миллиметров.
Токовые нагрузки кабеля ВВГ 5х240
Допустимый ток при прокладке ВВГ 5х240 в воздухе - 472 А.
Допустимый ток при прокладке в земле - 471 А.
Допустимый ток односекундного короткого замыкания - 26800 А.
Активное сопротивление жилы кабеля ВВГ 5*240 - 0,078 Ом на километр.
Расшифровка маркировки ВВГ 5х240
В - Изоляция из ПВХ пластиката.
В - Оболочка из ПВХ пластиката.
Г - Не имеет брони.
5 - Количество токопроводящих жил.
240 - Сечение жил в квадратных миллиметрах.

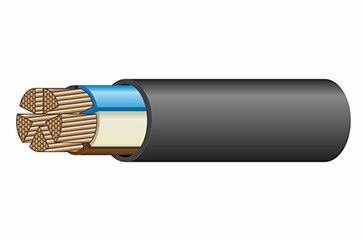

Конструкция кабеля ВВГ 5х240
1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из поливинилхлоридного пластиката.
3. Оболочка – из поливинилхлоридного пластиката.
Применение кабеля ВВГ 5х240
Кабель силовой медный ВВГ 5*240 предназначен для передачи и распределения электроэнергии в неподвижных электротехнических установках с номинальным переменным напряжением до 1000 Вольт и частотой 50 Герц.
Прокладывают ВВГ 5х240 без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Применяют кабели ВВГ в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Кабелем ВВГ 5х240 прокладывают одиночные кабельные линии в кабельных сооружениях и помещениях, при групповой прокладке обязательно применение средств огнезащиты.
Характеристики
Вес
11.918
ГОСТ
31996-2012
Марка
ВВГ
Код ОКП
35 2122, 35 3371
Код товара
ВВГ 5х240
Срок службы
30
Материал жилы
Медь
Количество жил
5
Срок службы, лет
30
Конструкция жилы
мк, мс
Цвет изоляции жил
Серый, Коричневый, Чёрный, Синий, Зелёный-желтый
Материал изоляции
ПВХ
Материал оболочки
ПВХ
Сечение жилы (мм/кв)
240
Максимальный вес (кг/м)
12.463
Номинальная частота, Гц
50
Класс жилы по ГОСТ 22483-2012
2
Толщина изоляции жил (мм)
2.2
Объём горючей массы (л/км)
1663
Максимальный диаметр жилы
20.6
Масса цветного металла (г/м)
20.6
Допустимый радиус изгиба (мм)
481.6
Тип исполнения по ГОСТ 31565-2012
Без обозначения
Допустимые усилия при тяжении (Н)
36000
Минимальная температура монтажа
-15
Максимальный расчетный вес (кг/км)
12463
Максимальный наружный диаметр (мм)
60.2
Сопротивление изоляции жил (МОм\км)
7
Предельная температура нагрева жил
160
Допустимый ток односекундного КЗ, кА
26.8
Испытательное переменное напряжение
3,5 кВ частотой 50 Гц
Диапазон температур эксплуатации (°С)
от -50 до +50
Допустимая температура нагрева жил, С
70
Максимальная температура нагрева жил
90 °C при перегрузке, 160 °C при токе КЗ
Сопротивление изоляции при 20°С, Мом\км
3.6
Класс пожарной опасности по ГОСТ 31565-2012
О1.8.2.5.4
Номинальное переменное напряжение (кВ)
1
Электрическое сопротивление жилы (ом/км)
0.08
Номинальное переменное напряжение, Вольт
1000
Минимальная температура эксплуатации (°С)
-50
Максимальная температура эксплуатации (°С)
50
Допустимая температура в режиме перегрузки
90
Длительно допустимая токовая нагрузка, Ампер
439
Длительно допустимая температура нагрева жил
70
Минимальный радиус изгиба, наружных диаметров
7.5
Температура нагрева жил по условию невозгорания
350
Максимальная мощность при прокладке в земле, 220V (кВт)
138.16
Максимальная мощность при прокладке в земле, 380V (кВт)
309.92
Длительно допустимая токовая нагрузка в земле, Ампер
438
Допустимая токовая нагрузка при прокладке в земле (А)
471
Максимальная мощность при прокладке в воздухе, 220V (кВт)
138.45
Максимальная мощность при прокладке в воздухе, 380V (кВт)
310.58
Допустимый ток односекундного короткого замыкания (кА)
26.8
Допустимая токовая нагрузка при прокладке на воздухе (А)
472
Условные замены (3)
| Кабель ВВГнг(А)-LSLTx 5х240 | 1032 м. | 15 508,78 ₽ | м. | от 1 дня |
| Кабель ВВГнг-LS 5х240 | 1629 м. | 15 171,62 ₽ | м. | от 1 дня |
| Кабель ВВГнг 5х240 | 1629 м. | 15 171,62 ₽ | м. | от 1 дня |
