Кабель ВВГ-Пнг(А) 2х1,5

ВВГ-Пнг 2х1,5 - сокращенная маркировка плоского силового кабеля с двумя медными жилами сечением полтора миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, полная маркировка: ВВГ-Пнг(А) 2*1.5 .
Кабель силовой плоский ВВГ-Пнг(А) 2х1,5 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Кабель ВВГ-Пнг 2х1.5 является аналогом (заменой) следующих импортных кабелей: NYY-J 2*1,5, NYY-O 2х1.5, CYKY 2х1,5, NYM 2*1.5.

Технические характеристики кабеля ВВГ-Пнг(А) 2х1,5

Климатическое исполнение - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69.
Температуры эксплуатации от -50 до +50 градусов по Цельсию.
Монтаж кабеля ВВГ-Пнг(А) 2х1.5 производится при температуре не ниже -15 градусов.
Минимальный радиус изгиба при прокладке - 81 миллиметров.
Кабель ВВГ-Пнг(А) 2х1,5 не распространяет горение при групповой прокладке по категории (А).
Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия.
Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С.
Продолжительность короткого замыкания не должна превышать 5 секунд.
Предельная температура жил кабеля ВВГ-Пнг(А) 2х1,5 по условию невозгорания при коротком замыкании - 400°С.
Код ОКП - 35 3371.
Расчетная масса кабеля ВВГ-Пнг 2х1.5 - 0.12 килограмм в метре.
Наружный диаметр - 9 миллиметров.
Срок службы кабеля ВВГ-Пнг(А) 2*1,5 - не менее 30 лет с даты изготовления.
Растягивающее усилие при монтаже не должно превышать 150 Ньютонов.

Токовые нагрузки кабеля ВВГ-Пнг 2х1.5

Допустимый ток при прокладке ВВГ-Пнг 2х1,5 на воздухе: 21 Ампер.
Допустимый ток при прокладке в земле: 27 Ампер.
Допустимый ток односекундного короткого замыкания: 170 Ампер.
Активное сопротивление жилы: 12.6 Ом на километр.

Расшифровка маркировки ВВГ-Пнг(А) 2х1.5

В - Изоляция из негорючего ПВХ пластиката.
В - Оболочка из негорючего ПВХ пластиката.
Г - Не имеет брони.
П - Плоская конструкция.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках.
2 - Количество токопроводящих жил.
1.5 - Сечение жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
(ок) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение 660 Вольт.
(1) - Кабель рассчитан на напряжение 1000 Вольт.
(N) - В кабеле имеется нулевая (синяя) жила.
(PE) - В кабеле имеется желто-зеленая жила заземления.

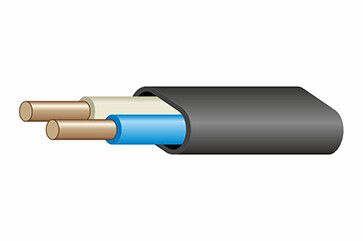

Конструкция кабеля ВВГ-Пнг(А) 2х1,5

1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция - из ПВХ пластиката пониженной пожарной опасности, изолированные жилы расположены паралельно.
3. Оболочка - из ПВХ композиции пониженной пожарной опасности.

Применение кабеля ВВГ-Пнг(А) 2*1,5

Кабель силовой медный плоский ВВГ-Пнг 2х1.5 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 27 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках.
Кабель ВВГ-Пнг 2х1,5 используют для общепромышленного применения в том числе на атомных станциях.
ВВГ-Пнг(А) 2*1.5 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГ-Пнг(А) не проходят современные требования по безопасности продуктов пиролиза.
ВВГ-Пнг(А)-ХЛ применяют в условиях крайнего севера при низких температурах эксплуатации и монтажа.
