Кабель ВВГнг 3х240

ВВГнг 3х240 - кабель силовой медный с 3 медными токонесущими жилами сечением 240 квадратных миллиметров, в изоляции и оболочке из негорючего поливинилхлоридного пластиката.

ВВГнг 3х240 - является сокращенной маркировкой кабеля силового медного с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, полная маркировка: ВВГнг(А) 3*240 .
Кабель ВВГнг(А) 3х240 соответствует требованиям ГОСТ Р 53769-2010 и ГОСТ Р 53315-2009.
Кабель силовой ВВГнг(А) 3х240 является аналогом (заменой) импортных кабелей: NYY-J 3*240 , NYY-O 3х240 , CYKY 3х240 , NYM 3*240 .

Технические характеристики кабеля ВВГнг 3х240

Вид климатического исполнения кабелей - УХЛ, категории размещения 1 и 5 по ГОСТ 15150-69.
Температура эксплуатации от -50 до +50 градусов Цельсия.
Монтаж кабеля ВВГнг 3х240 без предварительного подогрева производится при температуре не ниже -15 градусов.
Минимально допустимый радиус изгиба кабеля ВВГнг(А) 3*240 составляет 482,4 миллиметров.
Растягивающее усилие при прокладке кабелей ВВГнг 3х240 не должно превышать 36000 Ньютонов.
Кабели ВВГнг(А) не распространяют горение при групповой прокладке по категории (А).
Температура нагрева жил при эксплуатации не должна превышать +70 градусов.
Температура жил при токах короткого замыкания не должна превышать +150 градусов.
Предельная температура нагрева жил по условиям невозгорания составляет 350 градусов Цельсия.
Расчетная масса кабеля ВВГнг 3х240 составляет 8,28 килограмм в метре.
Наружный диаметр кабеля ВВГнг 3х240 - 53,6 миллиметров.
Код ОКП: 35 3371.
Класс пожарной опасности кабеля ВВГнг(А) 3*240 по ГОСТ Р 53315-2009: П1б.8.2.5.4.
Срок службы кабеля ВВГнг 3х240 не менее 30 лет с даты изготовления.

Токовые нагрузки кабеля ВВГнг 3х240

Допустимый ток при прокладке ВВГнг 3*240 на воздухе - 472 Ампер.
Допустимый ток при прокладке в земле - 471 Ампер.
Допустимый ток односекундного короткого замыкания - 26800 Ампер.
Активное сопротивление жилы - 0,078 Ом на километр.

Расшифровка маркировки ВВГнг(А) 3х240

В - Изоляция из поливинилхлоридного пластиката.
В - Оболочка из поливинилхлоридного пластиката.
Г - Не имеет брони.
нг - ПВХ пластикат пониженной пожарной опасности.
(А) - Индекс пожарной опасности, означает что кабель не распространяет горение при групповой прокладке (прокладке в пучках).
3 - Количество токонесущих жил.
240 - Сечение жил в мм2.
Также в маркировке встречаются следующие обозначения:
(ок) или (ож) - Жила выполнена в однопроволочном (монолитном) исполнении.
(мк) или (мж) - Жила выполнена в многопроволочном исполнении.
(0,66) - Кабель рассчитан на напряжение до 660 Вольт.
(1,0) - Кабель рассчитан на напряжение до 1000 Вольт.

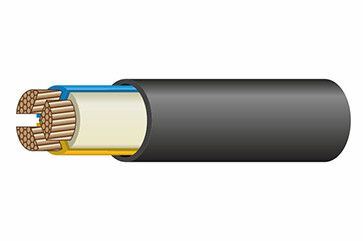

Конструкция кабеля ВВГнг 3х240

1. Токопроводящая жила – медная однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-77.
2. Изоляция – из ПВХ пластиката пониженной горючести.
3. Заполнение - из ПВХ пластиката пониженной пожарной опасности или мелонаполненной резины.
4. Оболочка - из негорючего ПВХ пластиката.

Применение кабеля ВВГнг 3х240

Кабель силовой медный негорючий ВВГнг 3*240 предназначен для передачи и распределения электричества в неподвижных электротехнических установках с напряжением до 1000 Вольт номинальной частотой 50 Герц, с токовой нагрузкой до 471 Ампер.
Кабелем ВВГнг 3х240 прокладывают линии без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках.
Кабель ВВГнг 3*240 применяют для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 часов, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 часов за год. Кабели ВВГнг(А) разрешено прокладывать пучками, в открытых кабельных сооружениях (кабельных эстакадах, галереях), для прокладки в помещениях ВВГнг(А) не проходит современные требования пожарной безопасности.

  • ВВГнг(А)
  • 3
  • 240
  • Медь
  • ПВХ
  • ПВХ
  • 8,28
  • 53,6
  • 0,078
  • 482,4
  • 472
  • 471
  • 26,8
  • 1
  • от -50 до +50
  • 30 лет
  • 35 2122, 35 3371
  • П1б.8.2.5.4.
