Условия поставки кабеля ВВГнг(А)-FRLSLTx 4х70
Кабель ВВГнг(А)-FRLSLTx 4*70 является заказным, в производство размещаются длины не менее строительной, срок изготовления от 7 до 30 дней, срок зависит от загруженности завода изготовителя.
Возможна замена на аналоги из наличия, по согласованию с заказчиком.
Кабель ВВГнг(А)-FRLSLTx 4х70 изготавливается по ГОСТ, проходит любые проверки и содержит все необходимые сертификаты и паспорта.
Купить силовой медный негорючий огнестойкий малодымный низкотоксичный кабель ВВГнг-FRLSLTx 4*70 могут юридические и физические лица по безналичному и наличному расчету, размещение в изготовление производится после 50% оплаты требуемого объема, окончательный расчет производится после изготовления.
Государственным и муниципальным организациям предоставляется отсрочка платежа не более 30 дней с даты поставки товара.
Доставка по Москве и Московской области производится прямым транспортом со склада, доставки в другие регионы РФ производятся независимыми транспортными компаниями по желанию покупателя.
Цена кабеля ВВГнг(А)-FRLSLTx 4х70 зависит от текущей стоимости меди на бирже LME и курса валюты в которой торгуется металл ($), качественный кабель не может стоить дешевле меди используемой в нем.
Товар | Наличие | Цена | |
151 | 3 554.47 р. | ||
ВВГнг-FRLSLTx 4х70 - является сокращенной маркировкой силового огнестойкого кабеля с 4 медными жилами, сечением 70 квадратных миллиметров, в изоляции и оболочке из пожаробезопасного, огнестойкого ПВХ пластиката с пониженным выделением дыма и низкой токсичностью продуктов горения, полная маркировка: ВВГнг(А)-FRLSLTx 4*70.
Кабель ВВГнг(А)-FRLSLTx 4х70 соответствует требованиям ГОСТ 31996-2012 и ГОСТ 31565-2012.
Технические характеристики кабеля ВВГнг(А)-FRLSLTx 4х70
Температура эксплуатации от -50 до +50 градусов Цельсия.
Климатическое исполнение УХЛ, категории размещения третья и четвертая по ГОСТ 15150-69.
Оптимальная влажность воздуха при эксплуатации - до 98%.
Монтаж без предварительного подогрева производится при температуре не ниже -15 градусов Цельсия, при более низких температурах требуется предварительный прогрев кабеля.
Минимальный радиус изгиба при прокладке кабеля ВВГнг(А)-FRLSLTx 4*70 равен 324,9 миллиметров.
Кабели ВВГнг(А)-FRLSLTx не распространяют горение при прокладке в пучках по категории (А).
Токсичность продуктов горения кабелей ВВГнг(А)-FRLSLTx не более 120 грамм на метр кубический.
Образование дыма при горении (тлении) кабеля ВВГнг(А)-FRLSLTx 4х70 не приводит к снижению светопроницаемости более чем на 50%.
Кабель огнестойкий ВВГнг(А)-FRLSLTx 4х70 сохраняет работоспособность не менее 180 минут под открытым огнем.
Массовая доля хлористого водорода выделяемого при горении (тлении) изоляции: 100мг\г;
оболочки: 80мг\г;
заполнения: 50 мг\г.
Рабочая температура нагрева жил не более 70°С.
Максимальная температура жил при токах короткого замыкания не более 160°С.
Короткое замыкание не должно превышать 5 секунд.
Максимальная температура жил при условии невозгорания, не более 400 градусов.
Растягивающее усилие при монтаже кабеля ВВГнг(А)-FRLSLTx 4*70 не должно превышать 8400 Ньютонов.
Код ОКП: 353371.
Наружный диаметр ВВГнг(А)-FRLSLTx 4х70 - 35,2 миллиметров.
Класс пожарной безопасности по ГОСТ 31565-2012: П1б.1.2.1.2.
Расчетная масса кабеля ВВГнг(А)-FRLSLTx 4х70 - 3,69 килограмм в метре.
Срок службы не менее 30 лет с даты изготовления.
Токовые нагрузки кабеля ВВГнг(А)-FRLSLTx 4*70
Допустимый ток при прокладке на воздухе: 211 Ампер.
Допустимый ток при прокладке в земле: 231 Ампер.
Допустимый ток односекундного короткого замыкания: 7540 А.
Активное сопротивление жилы: 0,28 Ом на километр.
Расшифровка маркировки ВВГнг(А)-FRLSLTx 4х70
В - ПВХ изоляция.
В - ПВХ оболочка.
Г - не имеет брони.
нг - пониженная пожарная опасность.
(А) - категория пожарной безопасности (не распространяет горение при групповой прокладке).
FR - показатель огнестойкости.
LS - имеет пониженное выделение дыма.
LTx - показатель низкой токсичности продуктов горения.
4 количество медных жил.
70 - сечение жилы в квадратных миллиметрах.
Также в маркировке могут присутствовать следующие обозначения:
(180) - поддерживает работоспособность 180 минут на открытом огне.
(ож) или (ок) - жила выполнена в однопроволочном (монолитном) исполнении.
(мк),(мс) или (мж) - жила в многопроволочном исполнении.
(0,66) - номинальное напряжение 660 Вольт.
(1,0) - номинальное напряжение 1000 Вольт.

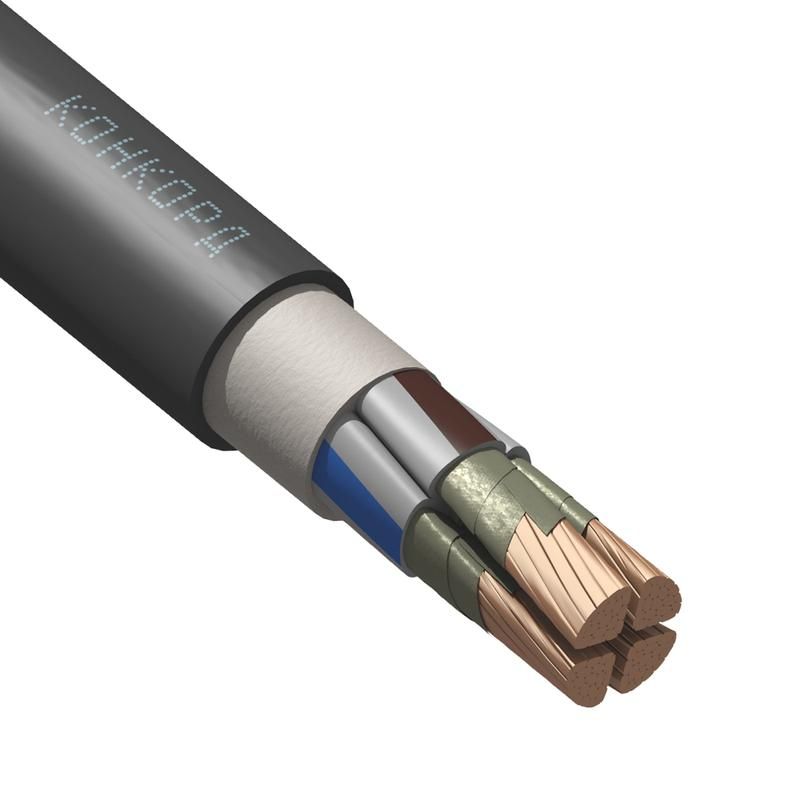

Конструкция кабеля ВВГнг(А)-FRLSLTx 4х70
1) Жила – медная первого или второго класса по ГОСТ 22483.
2) Термический барьер - из слюдосодержащего волокна.
3) Изоляция - из поливинилхлоридного пластиката пониженной пожарной опасности с низким выделением дыма и низкой токсичностью продуктов горения.
4) Заполнение - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма и низкой токсичностью продуктов пиролиза.
5) Оболочка - из поливинилхлоридной композиции пониженной пожарной опасности с низким выделением дыма и низкой токсичностью продуктов горения.
Применение кабеля ВВГнг(А)-FRLSLTx 4*70
Кабель силовой ВВГнг(А)-FRLSLTx 4х70 предназначен для стационарной установки в электросетях переменного тока с напряжением до 1000 Вольт, частотой 50 Герц, с токовой нагрузкой до 231 Ампер.
Кабелем ВВГнг(А)-FRLSLTx 4х70 прокладывают сети электроснабжения в зданиях с классом пожарной безопасности Ф1-Ф3, в том числе зданиях детских садах, специализированных домов престарелых, больницах, гостиницах, общежитий, спальных корпусов санаториев и домов отдыха общего типа, кемпингов, мотелей, пансионатов, а также для зрелищных, клубных, метрополитенов, а также для объектов использования атомной энергии вне гермозоны АС.
- ВВГнг(А)-FRLSLTx
- 4
- 70
- Медь
- ПВХ
- ПВХ
- 3.837
- 37.5
- 0.27
- 300
- 211
- 231
- 7.54
- 1
- от -50 до +50
- 30
- 353 371
- П2.7.2.1.2
- 598
- 16908
- 7
- 1.4
- 2492
- да
- да
- мк, мс
- 50
- -50
- 61.89
- 67.76
- 138.84
- 152
- нг(А)-FRLSLTx
- 31996-2012
- Серый, Коричневый, Чёрный, Синий(Зелёный-желтый)
- 2
- 11
- 3837
- 70
- 160
- 350
- 8400
- 90
- -15
- 3.468
- 30
- 35.2
- 50
- 3 694
- 264
- 13
- 3,5 кВ частотой 50 Гц
- 4.1
- 1000
- 7.5
- 70
- 196
- 7.54
- 90 °C при перегрузке, 250 °C при токе КЗ
- 214
