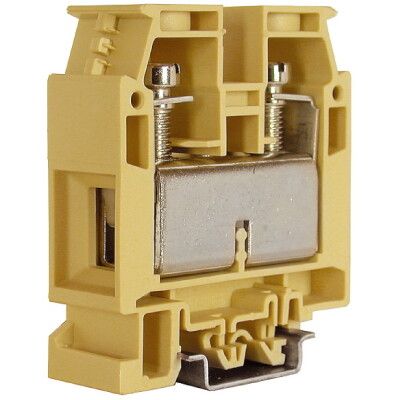

Клеммный зажим проходной CBD.70(Ex)i 70 мм², 192 А DKC (ДКС) ZCBX82

Проходной винтовой зажим синий 70 кв.мм CBD.70(Ex)i от DKC (ДКС) - надёжная клемма для создания постоянного электрического соединения на DIN-рейке. Подходит для силовых цепей до 192 А, особенно в условиях взрывоопасных сред. Артикул zcbx82 входит в серию Quadro и рассчитан на долгую эксплуатацию в промышленной автоматике.

Назначение и область применения

Проходной винтовой зажим синий 70 кв.мм CBD.70(Ex)i предназначен для передачи тока между двумя проводниками без разрыва цепи. Используется там, где требуется безопасное и устойчивое соединение: распределительные щиты, системы управления, оборудование в химической, нефтегазовой и горнодобывающей промышленности. Благодаря классу защиты V0 и допущению для взрывоопасных зон (Ex i), он применяется в опасных средах с риском возгорания.

Технические характеристики

• Номинальный ток: 192 А
• Номинальное напряжение: 800 В
• Диапазон сечений провода: 1,5 – 95 мм2
• Ширина: 20,5 мм
• Высота: 71 мм
• Материал корпуса: термопласт, класс воспламеняемости V0
• Цвет: синий
• Рабочая температура: от -40 C до +80 C
• Способ монтажа: фиксация на DIN-рейке или G-рейке
• Количество уровней: один
• Положение подключения: сверху
• Требует установки торцевой пластины: да
• Тип питания для индикации дефекта: AC/DC

Совместимость и монтаж

Зажим совместим со всеми стандартными DIN-рейками типа TS35 и G-рейками. Устанавливается защёлкиванием - никаких инструментов для крепления не требуется. Для правильной работы необходимо использовать торцевую пластину, которая обеспечивает герметичность и механическую стабильность при групповом монтаже. Клеммы можно располагать рядом друг с другом, соблюдая рекомендованную плотность компактного размещения. Соединение выполняется винтом - затягивать следует усилием, соответствующим нормам для сечения провода, чтобы избежать пережима или плохого контакта.

Безопасность и стандарты

Проходной винтовой зажим синий 70 кв.мм CBD.70(Ex)i имеет класс воспламеняемости V0 - материал самозатухающий, не поддерживает горение. Сертифицирован для использования во взрывоопасных зонах (Ex i), что позволяет применять его в помещениях с газовыми или пылевыми выбросами. Соответствует требованиям IEC 60947-7-1 и EN 60998. Индикация дефекта работает от переменного и постоянного тока - удобно для систем контроля состояния цепи.

Преимущества

• Универсальность: поддерживает широкий диапазон сечений - от 1,5 до 95 мм2, что снижает необходимость запаса разных типов клемм.
• Стабильность: винтовое соединение сохраняет контакт даже при вибрациях и частых нагрузках.
• Защита от перегрева: термопластовый корпус выдерживает высокие температуры и не деформируется при работе на пределе тока.
• Индикация отказа: возможность подключить внешний модуль сигнализации для быстрого выявления обрыва или плохого контакта.
• Цветовая маркировка: синий цвет легко отличается от других клемм, ускоряя обслуживание и диагностику.

Ограничения применения

Не предназначена для многожильных проводов без наконечника - требует обжима или использования кабельных наконечников. Нельзя использовать без торцевой пластины - это нарушает герметичность и снижает уровень защиты. Максимальная рабочая температура +80 C - не подходит для мест с длительным нагревом выше этого значения. Также не рекомендуется для частого демонтажа - многократные разборки могут повредить резьбу винта.

Примеры использования

• Подключение входных кабелей в распределительном щите на нефтебазе.
• Передача мощности между модулями ПЛК в системе конвейера.
• Формирование шины питания в экскаваторе или буровой установке.
• Соединение кабелей в холодильных камерах - благодаря диапазону температур от -40 C.

Практические советы

• Выбирая провод, убедитесь, что его сечение попадает в диапазон 1,5–95 мм2 - меньшие или большие жилы не будут надёжно зажаты.
• Обязательно используйте торцевую пластину - она предотвращает случайное касание соседних клемм и обеспечивает IP-защиту.
• При монтаже на DIN-рейке проверьте, что клемма полностью защёлкнулась - слышен характерный щелчок.
• Для многожильных проводов всегда применяйте наконечники - они исключают выпадение жил и обеспечивают равномерное давление.
• При использовании в условиях повышенной влажности или пыли комбинируйте с герметичными крышками и защитными кожухами.
• Артикул zcbx82 - часть серии Quadro; все элементы этой серии совместимы по форме, цвету и функциям - это упрощает замену и масштабирование.
