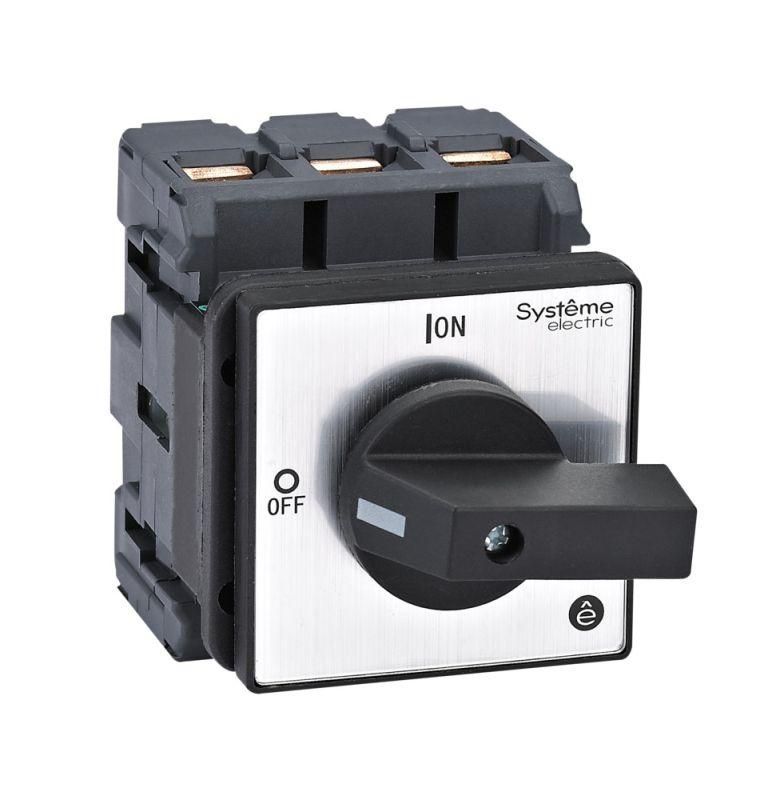

ЧЁРНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD100320B ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 100A С APC

Выключатель-разъединитель Systeme Electric MSD100320B предназначен для безопасного отключения и коммутации силовых цепей до 100 А в распределительных щитах. Его компактная конструкция с монтажом на дверцу и степенью защиты IP20 делает его удобным решением для промышленного оборудования, где требуется ручное управление питанием.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD100320B используется для ручного отключения электрической цепи перед обслуживанием или аварийным отключением. Он подходит для коммутации активных, индуктивных и смешанных нагрузок, включая двигатели классов AC-3 и DC-3. Применяется в щитах управления станков, конвейеров, насосов и других промышленных установках, где нужна физическая изоляция цепи.

Технические характеристики

• Номинальный ток: 100 А - выдерживает постоянную нагрузку до этого значения без перегрева
• Число полюсов: 3 - размыкает все три фазы одновременно
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли
• Рукоятка: чёрная поворотная, с фиксацией в положении “ВКЛ”/“ОТКЛ”
• Крепление: 4 винта для монтажа на дверцу шкафа
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель Systeme Electric MSD100320B устанавливается исключительно на дверцу щита с помощью четырёх винтов. Для монтажа необходима подготовленная прямоугольная вырезка в двери соответствующего размера - он не совместим с DIN-рейкой, несмотря на заявленную возможность в описании производителя. Убедитесь, что толщина двери позволяет плотно закрепить устройство без люфта. Подключение проводов осуществляется сверху и снизу через зажимы, рассчитанные на медные жилы до 35 мм2.

Безопасность и стандарты

Устройство обеспечивает достаточное изоляционное расстояние между контактами, что гарантирует надёжное разъединение даже при высоких напряжениях. Возможна блокировка рукоятки навесными замками - это соответствует требованиям LOTO (Lock Out Tag Out) для безопасности при техобслуживании. Конструкция соответствует нормам IEC 60947-3 для выключателей-разъединителей.

Преимущества

• Физическое разъединение всех трёх фаз - создаёт видимый воздушный зазор, обязательный для работ под напряжением
• Высокий механический ресурс - способен выдерживать тысячи операций включения/выключения
• Защита от случайного прикосновения - закрытый корпус предотвращает доступ к токоведущим частям при закрытой дверце
• Удобная рукоятка - чёрный цвет контрастен, легко определяется положение “ВКЛ”/“ОТКЛ”

Ограничения применения

Выключатель-разъединитель Systeme Electric MSD100320B нельзя использовать как автоматический выключатель - он не имеет тепловой или электромагнитной защиты от перегрузок и КЗ. Также он не предназначен для установки во влажных помещениях или на улице из-за низкой степени защиты IP20. Не рекомендуется применять в средах с высоким уровнем пыли, масла или химических паров - внутренние контакты не имеют герметизации.

Примеры использования

• Отключение питания станка CNC перед заменой инструмента
• Изолирование привода конвейера при плановом техобслуживании
• Ручное отключение пускателя в щите управления насосной станцией
• Обеспечение LOTO-безопасности на участках с несколькими источниками энергии

Практические советы

• Перед монтажом проверьте посадочные размеры дверцы - вырез должен точно соответствовать габаритам устройства
• Не используйте этот выключатель для частого включения/выключения под нагрузкой - он не рассчитан на частые коммутации, как контактор
• При необходимости блокировки выбирайте замки с ключом, подходящим по диаметру отверстия рукоятки
• Для увеличения безопасности сочетайте его с автоматическим выключателем на ту же номинальную мощность
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - возможен нагар при работе с индуктивными нагрузками
