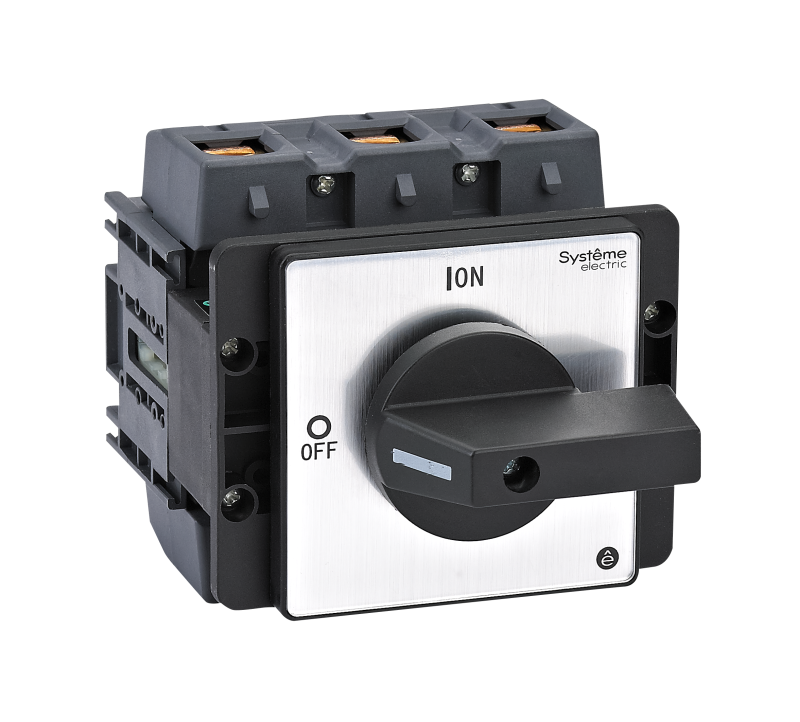

ЧЁРНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD175320B ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 175A С APC

Выключатель-разъединитель Systeme Electric MSD175320B предназначен для безопасного отключения и коммутации силовых цепей до 175 А в распределительных щитах. Его компактная конструкция с монтажом на дверцу и закрытым корпусом делает его удобным решением для промышленных объектов, где требуется быстрый доступ и высокая надежность.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD175320B используется для ручного отключения электрических цепей при обслуживании, ремонте или аварийных ситуациях. Он обеспечивает видимый разрыв цепи, что соответствует требованиям безопасности при работе с оборудованием. Применяется в щитах управления станков, конвейеров, насосных систем и других установках с активной, индуктивной или смешанной нагрузкой. Подходит для включения и отключения электродвигателей по классам AC-3 и DC-3.

Технические характеристики

• Номинальный ток: 175 А - выдерживает постоянную нагрузку без перегрева
• Число полюсов: 3 - управление трёхфазной сетью
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Рукоятка: чёрная поворотная, с фиксацией в положении “ВКЛ”/“ОТКЛ”
• Метод монтажа: на дверцу щита (через 4 отверстия под винты)
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель Systeme Electric MSD175320B устанавливается исключительно на дверцу шкафа с помощью четырёх винтов. Для этого необходимо предварительно просверлить отверстия с шагом, соответствующим габаритам устройства. Монтаж на DIN-рейку невозможен - устройство не имеет крепления типа TS35. Учитывайте посадочные размеры: при установке проверьте свободное пространство вокруг рукоятки для полного поворота (90°). Кабельные входы рассчитаны на провода сечением до 50 мм2 - используйте наконечники для надёжного соединения.

Безопасность и стандарты

Изделие соответствует международным нормам IEC 60947-3 для выключателей-разъединителей. Конструкция обеспечивает достаточное изоляционное расстояние между контактами, что гарантирует надёжное размыкание даже при высоких напряжениях. Возможность блокировки рукоятки навесными замками позволяет применять устройство в системах LOTO (Lock Out Tag Out) для предотвращения случайного включения во время техобслуживания.

Преимущества

• Удобный монтаж на дверцу - доступ к рукоятке без открытия шкафа
• Высокий механический ресурс - способен выдерживать тысячи операций включения/выключения
• Защита от случайного прикосновения - IP20 снижает риск поражения током
• Функция блокировки - совместим с любыми навесными замками для безопасности персонала
• Чёткая визуальная индикация состояния - рукоятка в горизонтальном положении = OFF, вертикальном = ON

Ограничения применения

Выключатель-разъединитель Systeme Electric MSD175320B нельзя использовать как автоматический выключатель - он не обладает функциями защиты от перегрузки или короткого замыкания. Также не рекомендуется его установка в условиях повышенной запылённости, влаги или температур ниже -25C - степень защиты IP20 не обеспечивает герметичность. Нельзя монтировать на DIN-рейку; для таких задач выбирайте другие модели серии SystemePact MCP.

Примеры использования

• Отключение питания частотного преобразователя перед сервисным обслуживанием
• Разъединение цепи двигателя насосной станции при плановой остановке
• Коммутирующий элемент в распределительном щите на производстве с требованием LOTO
• Аппарат для ручного отключения группы светильников в цехе

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинала автомата в цепи - выключатель не защищает, только отключает
• Не затягивайте винты крепления слишком сильно - это может деформировать пластиковую рамку
• При использовании в местах с высокой вибрацией дополнительно зафиксируйте кабели хомутиками
• Для долговечности регулярно осматривайте контакты на наличие нагара - при необходимости очищайте мягкой щёткой
• Выбирайте навесной замок с ключом, который можно легко найти - это важно для соблюдения правил безопасности
