КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD175310R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 175A С APC

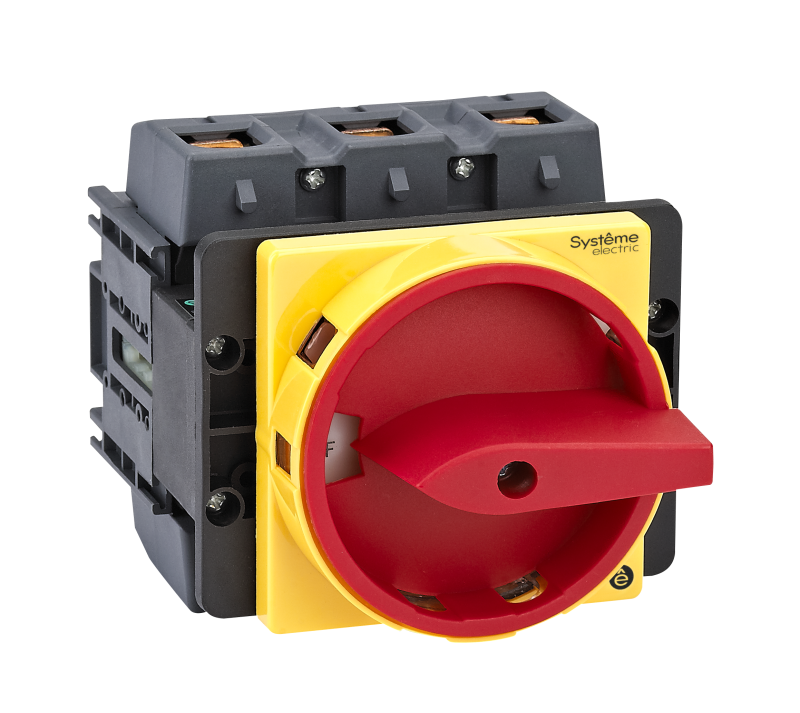

Выключатель-разъединитель Systeme Electric MSd175310r - устройство для безопасного отключения и коммутации силовых цепей до 175 А, предназначенное для установки на дверцах щитов. Благодаря красной рукоятке и возможности блокировки замком, он обеспечивает четкую визуальную идентификацию и контроль доступа, что особенно важно в промышленных системах.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSd175310r используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется как главный или аварийный выключатель-разъединитель в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах, где требуется надежная фиксация состояния питания.

Технические характеристики

• Номинальный ток: 175 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 3 - управление трёхфазной сетью
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдых предметов >12,5 мм, но не от воды и пыли
• Рукоятка: красная, поворотная, с возможностью запирания навесным замком
• Крепление: 4 винта для монтажа на дверцу щита
• Гарантия: 24 месяца

Совместимость и монтаж

MSd175310r устанавливается исключительно на дверцу щита с помощью четырёх винтов. Монтаж на DIN-рейку невозможен - конструкция рассчитана только на поверхностное крепление. Для правильной установки проверьте толщину дверцы: она должна позволять плотно затянуть винты без деформации корпуса. Убедитесь, что место монтажа позволяет свободно повернуть рукоятку на 90° в обоих направлениях.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на выключатели-разъединители. Красная рукоятка соответствует стандартам безопасности - указывает на функцию отключения. Возможность блокировки навесным замком обеспечивает выполнение требований LOTO (Lock Out Tag Out) при проведении техобслуживания. Несмотря на заявленное «закрытое исполнение IP65» в описании производителя, сам прибор имеет степень защиты IP20 - это значит, что внутренняя часть не защищена от внешней среды, и корпус не герметичен.

Преимущества

• Яркая красная рукоятка - легко определить положение «вкл/выкл» даже издалека
• Запираемый механизм - предотвращает случайное включение во время ремонта
• Большое изоляционное расстояние - снижает риск пробоя при высоких напряжениях
• Высокий механический ресурс - рассчитан на многократные операции включения/отключения
• Компактный дизайн - занимает мало места на дверце щита

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP20 не обеспечивает защиту от жидкости и частиц
• Нельзя использовать как автоматический выключатель - не обладает тепловой или электромагнитной защитой от перегрузок и КЗ
• Не совместим с DIN-рейкой - требует специального крепления на дверцу
• Не рекомендован для частого циклического включения/отключения более 10 раз в час - это сокращает срок службы контактов

Примеры использования

• Главный выключатель на дверце шкафа управления станком CNC
• Аварийный отключающий элемент на щите конвейерной линии
• Разъединитель перед частотным преобразователем для обслуживания
• Центральный рубильник в распределительном пункте цеха

Практические советы

• Перед монтажом проверьте соответствие тока нагрузки 175 А - не превышайте этот порог
• Используйте навесные замки с ключом, отличным от основного доступа к щиту - для соблюдения процедур безопасности
• Не используйте MSd175310r в помещениях с уровнем защиты ниже IP54 - открытое исполнение делает его уязвимым
• При необходимости замены - отключите питание всей цепи; не пытайтесь менять контактную группу под напряжением
• Обратите внимание: хотя в описании указано «закрытое исполнение IP65», реальная степень защиты устройства - IP20. Это важное различие для проектирования щита - необходимо предусмотреть дополнительную защиту окружающей среды.
