ЧЁРНОЙ выносной рукояткой на дин-рейке/плате | MSD175340B SE Выключатель-Разъединитель 3P 175A IP20 С APC

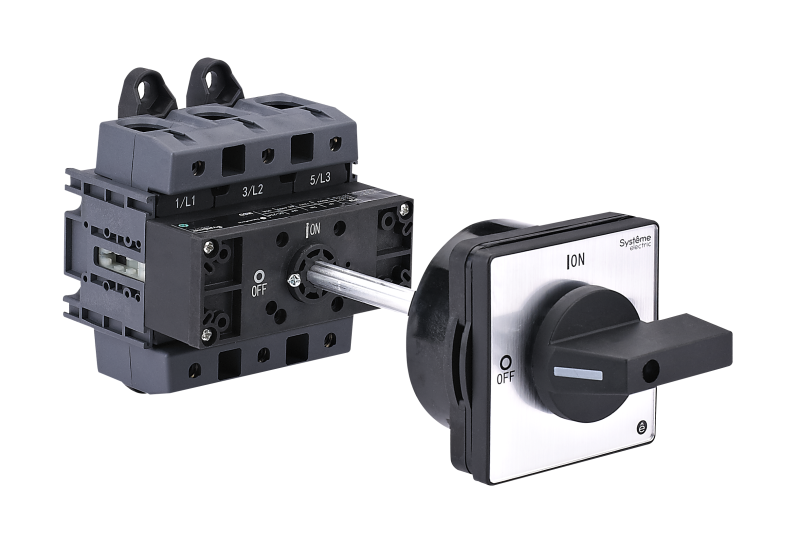

Выключатель-разъединитель Systeme Electric MSD175340B предназначен для безопасного отключения и коммутации силовых цепей до 175 А в распределительных щитах. Его компактная конструкция с выносной рукояткой и возможностью монтажа на DIN-рейку делает его удобным решением для промышленных автоматизированных систем.

Назначение и область применения

Выключатель-разъединитель MSD175340B используется для ручного отключения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3 - например, в станках, конвейерах, насосных станциях и других устройствах с частыми пусками. Применяется в качестве основного средства отключения перед обслуживанием оборудования, обеспечивая видимый разрыв цепи.

Технические характеристики

• Номинальный ток: 175 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 3 - управление трёхфазной сетью
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и воды; требует установки внутри закрытых шкафов
• Рукоятка: черная, выносная, поворотная - позволяет управлять устройством снаружи шкафа без открывания двери
• Длина штока: 50–150 мм - регулируемая длина соединения между рукояткой и механизмом
• Гарантия: 24 месяца

Совместимость и монтаж

MSD175340B монтируется либо на стандартную DIN-рейку типа TS35, либо на монтажную плату на задней стенке шкафа. Установка осуществляется фиксацией за нижний крепёжный выступ. Для монтажа на дверцу требуется предварительно просверлить отверстия под шток рукоятки. Шток можно настроить в диапазоне 50–150 мм - это важно при проектировании глубины шкафа. Кабельные входы рассчитаны на провода сечением до 95 мм2 (по стандарту SE).

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-3 для выключателей-разъединителей. Обеспечивает видимый разрыв контактов, что необходимо для выполнения правил безопасности при техобслуживании. Конструкция исключает самопроизвольное включение. Наличие отверстий для навесных замков позволяет заблокировать рукоятку в положении “выкл” - обязательное условие для LOTO-процедур (Lock Out Tag Out).

Особенности конструкции

Корпус выполнен из термостойкого поликарбоната, внутренние контакты - из серебряного сплава. Механизм имеет высокий механический ресурс - более 10 000 операций включения/отключения. Изоляционное расстояние между контактами значительно выше минимальных норм - снижает риск пробоя даже при повышенной влажности внутри шкафа. Отличается от обычных автоматических выключателей тем, что не имеет тепловой или электромагнитной защиты - только функция разъединения.

Преимущества

• Возможность монтажа как на DIN-рейку, так и на плату - гибкость в проектировании шкафов
• Закрытая конструкция с IP65 (внутренняя часть) - защищена от внешних воздействий, хотя корпус имеет IP20
• Функция блокировки рукоятки навесными замками - соблюдение требований OSHA и ГОСТ Р 51330.10
• Большое изоляционное расстояние - повышает надёжность при работе в условиях загрязнённой среды
• Высокий механический ресурс - долгий срок службы без необходимости замены

Ограничения применения

• Не является защитным аппаратом - не отключает при перегрузке или КЗ; обязательно нужен автоматический выключатель или предохранитель в цепи
• IP20 - нельзя использовать вне закрытых шкафов, особенно во влажных или запылённых помещениях
• Не рекомендован для частого включения/отключения под нагрузкой свыше 10 раз в час - это сокращает срок службы контактов
• Шток не входит в комплект с фиксаторами - при монтаже на дверцу потребуются дополнительные зажимы или хомутики

Примеры использования

• Отключение питания трехфазного станка перед техническим осмотром
• Центральный разъединитель в распределительном щите производственной линии
• Изоляция группы насосов для проведения ремонта без отключения всего объекта
• Аппарат отключения в пульте управления конвейерной лентой с вынесенным управлением

Практические советы

• Перед установкой проверьте посадочные размеры: ширина аппарата - 82 мм, шаг крепления - 45 мм
• При монтаже на дверцу используйте шток максимальной длины (150 мм), чтобы избежать перегрузки механизма
• Подбирайте кабели с учётом нагрева - при токе 175 А оптимально сечение 70–95 мм2 медного провода
• Обязательно используйте навесной замок при проведении работ - это требование ПТЭ и ПБ
• Не путайте с автоматическим выключателем: MSD175340B - только разъединитель, он не защищает от аварий!
