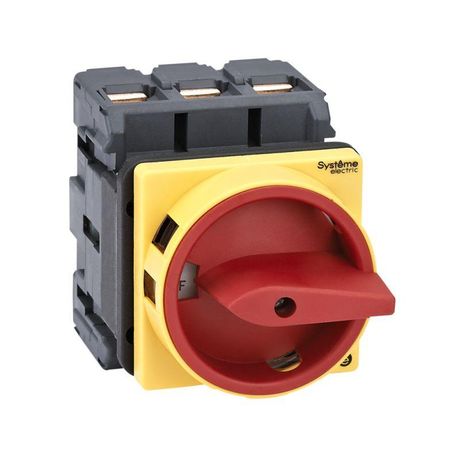

КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТАМИ - MSD100310R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 100A С APC

Выключатель-разъединитель SE MSD100310R - устройство для безопасного отключения силовой цепи в распределительных щитах, рассчитанное на ток до 100 А. Установка на дверцу, красная рукоятка и возможность запирания навесным замком делают его удобным для оперативного управления и обеспечения безопасности персонала.

Назначение и область применения

Выключатель-разъединитель SE MSD100310R предназначен для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для использования в качестве главного или аварийного выключателя в распределительных устройствах. Часто применяется в системах управления двигателями, конвейерах, насосных станциях и других установках, где требуется физическое отключение питания для обслуживания или ремонта.

Технические характеристики

• Номинальный ток: 100 А - способен работать постоянно при такой нагрузке без перегрева
• Число полюсов: 3 - отключает все три фазы одновременно
• Степень защиты: IP20 - защищён от прикосновений пальцами и твёрдыми предметами более 12 мм, но не от воды и пыли
• Рукоятка: красная, поворотная, расположена на передней панели для удобного доступа
• Крепление: 4 винта для монтажа на дверцу шкафа; совместим с DIN-рейкой через адаптер (не в комплекте)
• Блокировка: есть возможность запирания рукоятки навесными замками для предотвращения случайного включения
• Гарантия: 24 месяца

Совместимость и монтаж

Выключатель-разъединитель SE MSD100310R устанавливается на дверцу электрошкафа с помощью четырёх винтов. Отверстия под крепления соответствуют стандартному шагу. Для монтажа на DIN-рейку потребуется специальный кронштейн - он не входит в комплект. Клеммы предназначены для подключения медных проводов сечением до 50 мм2. Перед подключением убедитесь, что питание отключено и заземлено.

Безопасность и стандарты

Устройство соответствует требованиям международных норм IEC/EN 60947-3 для выключателей-разъединителей. Конструкция обеспечивает достаточное изоляционное расстояние между контактами, снижая риск пробоя. Красная рукоятка визуально сигнализирует о положении “вкл./выкл.” и соответствует правилам цветового кодирования для аварийных и основных отключающих устройств.

Преимущества

• Закрытый корпус с IP20 защищает контакты от внешних воздействий, не требуя герметизации
• Высокий механический ресурс - выдерживает многократные операции включения/отключения
• Фиксация рукоятки навесным замком позволяет соблюдать процедуры LOTO (Lock Out Tag Out)
• Удобный монтаж на дверцу - не занимает место внутри шкафа, легко доступен для оператора
• Изоляционное расстояние выше стандарта - увеличивает надёжность при работе с высокими напряжениями

Ограничения применения

• Не предназначен для частых коммутаций под нагрузкой - не является автоматическим выключателем
• IP20 не защищает от брызг, пыли и влаги - нельзя использовать во влажных помещениях без дополнительной защиты
• Не имеет функции автоматического отключения при перегрузке или КЗ - необходимо использовать в паре с автоматическими выключателями или предохранителями
• Не подходит для установки вне помещений или в условиях повышенной запылённости

Примеры использования

• Главный выключатель в щите управления станком с асинхронным двигателем
• Аварийный отключатель на входе в производственный участок
• Разъединитель для обслуживания частотного преобразователя
• Центральное отключающее устройство в распределительном пункте с несколькими выходами

Практические советы

• Перед установкой проверьте посадочные отверстия на дверце - они должны точно совпадать с габаритами SE MSD100310R
• Используйте навесной замок с ключом, который хранится только у ответственного лица - это обязательное условие для выполнения правил техники безопасности
• Не используйте этот выключатель как замену автоматическому выключателю - он не защищает от перегрузок
• При необходимости монтажа на DIN-рейку заказывайте совместимый кронштейн от Systeme Electric - он обеспечит надёжную фиксацию
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может вызвать нагрев
