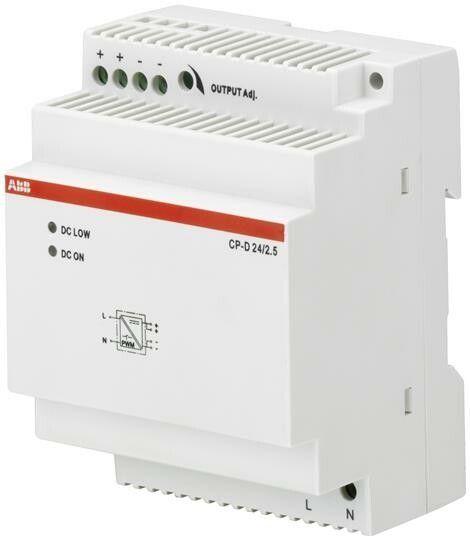

Блок питания CP-D24.2500 priOn 24В постоянного тока 2.5А ABB 2CDG120037R0011

Блок питания 24 В постоянного тока 2.5 А priOn CP-D24.2500 - компактное устройство для стабильного питания автоматизированных систем зданий, совмещающее функции источника постоянного тока и интерфейса шины KNX. Разработан для монтажа на DIN-рейку в распределительных щитах, соответствует серии ABB i-bus EIB/KNX.

Назначение и область применения

Блок питания priOn CP-D24.2500 предназначен для обеспечения электроэнергией устройств автономной системы управления зданием на базе шины KNX. Подходит для питания сенсоров, актуаторов, контроллеров и других модулей, требующих стабильного напряжения 24 В постоянного тока. Часто используется в системах умного дома, офисных и общественных зданиях, где требуется централизованное управление освещением, отоплением, вентиляцией и безопасностью.

Технические характеристики

• Выходное напряжение: 24 В постоянного тока
• Номинальный и максимальный выходной ток: 2,5 А
• Выходная мощность: 60 Вт
• Потребляемая мощность: 70 ВА (при входном переменном токе)
• Тип питания: AC/DC - работает от сети 230 В переменного тока
• Стабилизация выходного напряжения: да - сохраняет стабильность даже при колебаниях нагрузки и входного напряжения
• Защита от короткого замыкания: да - автоматическое отключение при перегрузке
• Поддержка шины KNX: да - встроенная связь по протоколу KNX через силовые провода
• Поддержка PLC (передача данных по силовым проводам): да - позволяет передавать команды управления по тем же проводам, что и питание
• Индикация: светодиодный индикатор состояния работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Форм-фактор: модульный, занимает 4 модуля (4 x 18 мм = 72 мм шириной)
• Размеры: 71 × 91 × 0 мм - высота указана как 0 мм, вероятно опечатка; реальная глубина составляет около 91 мм
• Тип подключения: винтовые клеммы - надёжное механическое соединение
• Монтаж: на DIN-рейку типа TS35

Совместимость и монтаж

Блок питания priOn CP-D24.2500 совместим со всеми устройствами стандарта KNX, работающими на 24 В DC. Устанавливается на стандартную DIN-рейку в распределительном щите. Для подключения необходимы два провода: фаза L и ноль N - они подключаются к входным клеммам. Выходные клеммы (+24 V и GND) подсоединяются к шине KNX. Кабель питания должен иметь сечение не менее 1,5 мм2. Монтаж допускается только в закрытых помещениях с контролируемой температурой и отсутствием конденсата.

Безопасность и стандарты

Устройство соответствует требованиям EN 60950-1 и EN 61558-2-16 для оборудования систем автоматизации. Защита от короткого замыкания и перегрузки реализована по принципу «самовосстановления» - после устранения причины перегрузки блок питания возобновляет работу автоматически. Напряжение 24 В считается безопасным для человека (SELV), однако корпус не имеет защиты от влаги - запрещено использование во влажных средах.

Преимущества

• Интеграция с KNX - снижает количество отдельных кабелей, упрощает проектирование
• Питание и данные по одним проводам - экономия материалов и времени при монтаже
• Модульная конструкция - легко заменить или расширить систему
• Стабилизированное напряжение - предотвращает сбои чувствительной электроники
• Светодиодная индикация - наглядное отображение работоспособности

Ограничения применения

• Не предназначена для открытых площадок, улиц, помещений с повышенной влажностью - степень защиты IP20 исключает контакт с водой и пылью
• Максимальная мощность 60 Вт - не подходит для питания крупных нагрузок (например, нескольких десятков светильников одновременно)
• Только один выходной контур - нельзя использовать для создания двух изолированных сетей без внешних преобразователей
• Запрещено открывать корпус - внутренние элементы не обслуживаемы пользователем

Примеры использования

• Центральный блок питания для системы управления освещением в офисе с 15+ KNX-датчиками движения
• Источник энергии для терморегуляторов и клапанов в системе теплого пола
• Питание контроллера вентиляции и датчиков качества воздуха в жилом доме
• Резервный источник для аварийного освещения в комбинированной системе KNX + UPS

Практические советы

• Перед установкой проверьте суммарную потребляемую мощность всех подключаемых устройств - она не должна превышать 60 Вт
• При использовании длинных кабелей к нагрузкам учтите падение напряжения - используйте сечение провода ≥1,5 мм2
• Не подключайте устройства с импульсными нагрузками (например, некоторые LED-драйверы) без предварительной проверки совместимости - возможны помехи в работе KNX
• При групповой установке нескольких блоков питания соблюдайте равномерное распределение нагрузки между фазами
• Обязательно подпишите клеммы при монтаже - особенно важно при сложных проектах с несколькими контурами
